Wat is RK3576 -chip?

Rockchip RK3576 Tweede generatie 8nm high-performance AIT-platform is een krachtige SOC-processor met lage kracht (systeem-op-chip) die geschikt is voor verschillende toepassingsscenario's zoals armgebaseerde pc's, Edge Computing-apparaten en persoonlijke mobiele internetapparaten. Het maakt gebruik van een acht-core CPU op basis van de ARM-architectuur, integreert een onafhankelijke 6TOP's (TERA-bewerkingen per seconde) NPU (Neural Network Quad Processing Unit), integreert meerdere computerkernen zoals GPU, MCU, VPU, en heeft een rijke perifere interface om te voldoen aan de complexe scène-eisen. Bovendien ondersteunt RK3576 ook opslag van UFS (Universal Flash Storage), waardoor efficiënte gegevensopslag- en leesmogelijkheden worden geboden.

ThinkCore -technologie gewijd aan de Embedded Development, heeft momenteel RK3576 Core Board ontwikkeld en ondersteunt aanpassing en massaproductie

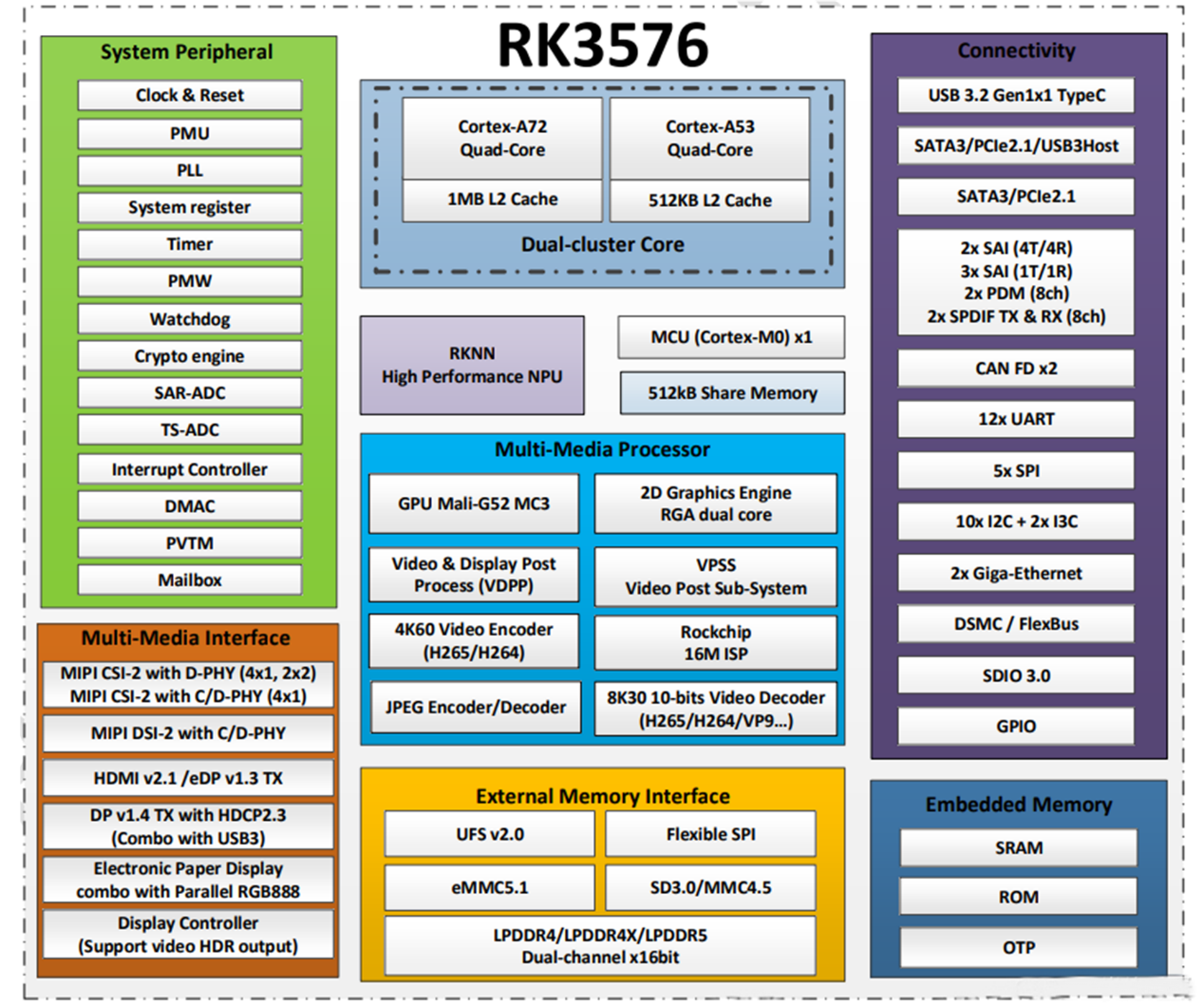

2. 2. RK3576 Specificatie -analyse

CPU:

Octa-core armprocessor met 4 cortex-A72 cores (2,2 GHz) en 4 cortex-A53 cores (1,8 GHz)

Gebruikersgerichte arm cortex-m0 mcu op 400mHz

GPU:

Arm mali-g52 mc3 @ 1GHz

Ondersteunt OpenGL ES 1.1, 2.0 en 3.2

Ondersteuning van vulkaan 1.1

Ondersteunt OpenCL 2.0 volledig profiel

Ondersteunt AFBC (armframe buffer compressie)

DDR:

Dual 32-bit LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video -decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Video Encoder

4KP60 MPEG -encoder en decoder

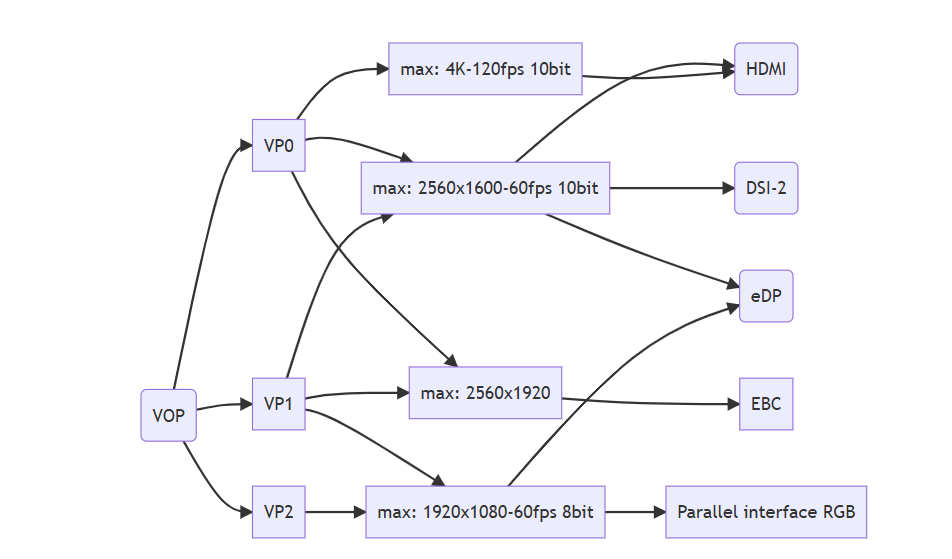

GTC:

HDMI 2.1 4KP120 /EDP 1.3 COMBO TX @ 4KP60 COMBO TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (elektronisch papierdisplay) TX @ 2560x1920

Parallelle interface (RGB888) TX @ 1080P60

1. Ondersteuning van drievoudige schermweergave 2.5k+2k+2k

2. 2. Dubbel scherm 4K+ 2K

NPU:

Int8 rekenkracht is 6 top

Ondersteuning van dubbele kernen, dubbele kernen kunnen samenwerken of onafhankelijk

Ondersteuning INT4, INT8, INT16, FP16, BF16 en TF32 Computer met 1 MB interne SRAM

Ondersteuning multi-task, multi-scenario parallel Q-verwerking Ondersteuning Deep Learning Framework: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, etc.

RGA (2D grafische motor):

Rockchip RGA V2.5 Engine, Dual Core Maximale resolutie: Bronafbeelding 8192x8192, doelbeeld 4096x4096 Ondersteuningsblokoverdracht en transparantiemodus Kleurvulling, inclusief gradiëntvulling en patroonvulling

Ondersteuning alfa-blending, inclusief wereldwijde alpha, per-pixel alpha en gradiënt

Ondersteuning van elke niet-integer schaalverhouding van 1/16 tot 16

Ondersteuning 0, 90, 180, 270

Video -invoer

16m pixel ISP met HDR (tot 120dB)

Ondersteunt 3 MIPI CSI-2-interfaces

1 MIPI CSI-2 met d-phy (4x1, 2x2)

1 MIPI CS1-2 met C/D-phy (4x1)

Twee 4-lane D-phy v1.2 interfaces

Elke interface kan worden geconfigureerd als een 2x2 -gegevenskanaalpoort

Eén 4-lane (of 3-data triplet) C/D-phy

D-phy is v2.0, met een kanaalsnelheid van 4,5 Gbps

C-phy is V1.1, met een triplet-snelheid van 2,5 gsps

Elke poort ondersteunt 4 virtuele kanalen

DVP -interface

Eén DVP 8/10/12

16-bit

8/10/12/16 BITS, tot 150 MHz I/O Frequency Support Bt.601/Bt.656 en BT.1120 VI Interfaces Ondersteuning Configuratie van Pixel Clock, Horizontal Sync en Vertical Sync Polarity Sampling 2-Interlafond Interlafet Interlafet van BT.656/BT.1120 Ondersteuning Dubbele Sampling 2/Bt.1120 Ondersteuning Dubbele sampling Bt.656/BT.1120

Opslag

UFS 2.1 met HS-G3 (12 Gbps)

FSPI (acht kanalen)

EMMC 5.1

SDMMC 3.0

Camera IF

2 MIPI CSI-2 met d-phy (kan zijn samengesteld uit 4x1 of 2x2)

1 MIPI CSI-2 met C/D-phy (4x1)

1x 8110112116-bit dvp

Afbeeldingskwaliteit-Deinterlacing, denoising, schaling, managementmotor, scherpte, randafvlakking, DCI-Hist, 3D-Lut, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S/Pdifasrc (2x 2ch + 2x 4ch)

Netwerk

2x RGMI -interfaces, d.w.z. dubbele gigabit Ethernet

. USB

1x USB 3.2 Gen 1, ondersteunt Type-C ALT-modus met DisplayPort

. Pcle

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port

1 pcle 2.1/sata 3.1 multiplexte poort

Andere 1/0

Kan FD, I2C, SPI, UART, GPIO

Beveiliging (ARM Trustzone Security Extension)

ARM TRUSTZONE BEVEILIGE VERKEER

Beveilig opstart/sleutelladder/OTP

Crypto -motor (RSA, ECC, HASH, DES, AES, SHA, SM)

Pakket:16x17 mm, 0,65 toonhoogte, FCCSP -pakket
