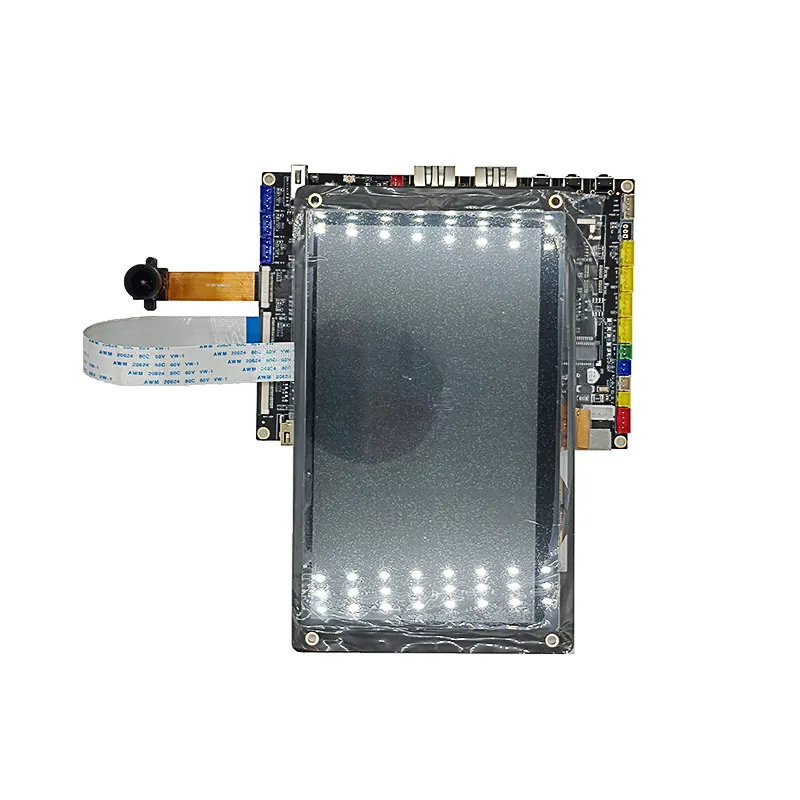

RK3568 ontwikkelbord

RK3568, de quad-core 64-bit Cortex-A55-processor, met 22nm lithografieproces, heeft een frequentie tot 2,0 GHz en levert efficiënte en stabiele prestaties voor gegevensverwerking van back-endapparatuur. Er zijn verschillende opslagmogelijkheden, waardoor klanten het onderzoek en de productie van producten snel kunnen implementeren. Het ondersteunt tot 8 GB RAM, met een breedte tot 32 bits en een frequentie tot 1600 MHz. Het ondersteunt all-data-link ECC, waardoor gegevens veiliger en betrouwbaarder worden en voldoet aan de vereisten voor het uitvoeren van producten met een groot geheugen. Het is geïntegreerd met dual-core GPU, krachtige VPU en zeer efficiënte NPU. De GPU ondersteunt OpenGL ES3.2/2.0/1.1, Vulkan1.1. De VPU kan 4K 60fps H.265/H.264/VP9-videodecodering en 1080P 100fps H.265/H.264-videocodering bereiken. De NPU ondersteunt het schakelen met één klik van reguliere frameworks zoals Caffe/TensorFlow.

Stuur onderzoek    PDF-download

Productomschrijving

Thinkcore TC-RK3568 Stamp Hole Development Board-specificatie


Auteursrechtverklaring

Copyrights van deze handleiding behoren toe aan Shenzhen Thinkcore Technology Co., Ltd. en alle rechten zijn voorbehouden. Het is bedrijven of personen niet toegestaan ​​om een ​​deel of het geheel van deze handleiding uit te pakken en overtreders zullen wettelijk worden vervolgd.


Aandacht:

De handleidingen van het ontwikkelingsplatform dat wordt verkocht, worden van tijd tot tijd bijgewerkt. Download de nieuwste handleiding van de website www.think-core.com of neem contact op met de verkoopvertegenwoordiger van ons bedrijf.


Opmerking vrijgeven

Versie

Datum

Schrijver

Beschrijving

Rev.01

2022-08-04

Herziening



Hoofdstuk 1. TC-RK3568 Stamp Hole Development Board Inleiding

TC-RK3568 Stamp Hole Development Board Briefing

TC-RK3568 Stamp Hole Development Board bevat TC-RK3568 Stamp Hole SOM en carrier board.

TC-RK3568 Stamp Hole-systeem op module is uitgerust met Rockchip 64-bit processor RK3568 die is geconfigureerd met dual-core GPU en krachtige NPU.


RK3568, de quad-core 64-bit Cortex-A55-processor, met 22nm lithografieproces, heeft een frequentie tot 2,0 GHz en levert efficiënte en stabiele prestaties voor gegevensverwerking van back-endapparatuur. Er zijn verschillende opslagmogelijkheden, waardoor klanten het onderzoek en de productie van producten snel kunnen implementeren. Het ondersteunt tot 8 GB RAM, met een breedte tot 32 bits en een frequentie tot 1600 MHz. Het ondersteunt all-data-link ECC, waardoor gegevens veiliger en betrouwbaarder worden en wordt voldaan aan de vereisten voor het uitvoeren van producten met een groot geheugen. Het is geïntegreerd met dual-core GPU, krachtige VPU en zeer efficiënte NPU. De GPU ondersteunt OpenGL ES3.2/2.0/1.1, Vulkan1.1. De VPU kan 4K 60fps H.265/H.264/VP9-videodecodering en 1080P 100fps H.265/H.264-videocodering bereiken. De NPU ondersteunt het schakelen met één klik van reguliere frameworks zoals Caffe/TensorFlow.


Met MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP-video-interfaces kan het maximaal drie schermuitvoer met verschillende weergaven ondersteunen. De ingebouwde 8M ISP ondersteunt dubbele camera's en HDR. Video-invoerinterface kan worden aangesloten op een externe camera of meerdere camera's. Het is uitgerust met dubbele adaptieve RJ45 Gigabit Ethernet-poorten, waardoor interne en externe netwerkgegevens kunnen worden geopend en verzonden, waardoor de netwerktransmissie-efficiëntie wordt verbeterd en wordt voldaan aan de behoeften van producten met meerdere netwerkpoorten zoals NVR en industriële gateway.


Het draagbord bevat veel interfaces, zoals 4G LTE-poort, USB3.0, USB2.0, PCIE, dual Ethernet, WIFI, Bluetooth, audio-invoer en -uitvoer, HDMI uit, MIPI DSI-weergave, eDP-weergave, LVDS-weergave, MIPI CSI camera, TF-kaartsleuf, RS485, RS232, TTL, CAN, Power out, SATA, etc.

Android 11, Ubuntu 18.04 OS, Debian OS en Linux Buildroot worden ondersteund. De stabiele en betrouwbare werking zorgt voor een veilige en stabiele systeemomgeving voor productonderzoek en -productie.

Een complete SDK, ontwikkelingsdocumenten, voorbeelden, technologiedocumenten, tutorials en andere bronnen worden geleverd aan de gebruikers om verdere aanpassingen te maken.


Kenmerken van het TC-RK3568 Stamp Hole-ontwikkelbord:

Afmeting: 150 x 110 mm.

Rijke interfaces kunnen direct in verschillende intelligente producten worden gebruikt om de voltooiing van producten te vergemakkelijken.

Android 11.0, Ubuntu 18.04 OS, Debian OS en Linux Buildroot worden ondersteund.


Sollicitatie

Dit bord kan op grote schaal worden gebruikt in slimme NVR's, cloudterminals, IoT-gateways, industriële besturing, edge computing, poorten voor gezichtsherkenning, NAS's, voertuigmiddenconsoles, enz.


Karakteristieke parameters

Specificaties

processor

RockChip RK3568, Quad-core 64-bit Cortex-A55, 22nm lithografieproces, frequentie tot 2,0 GHz

GPU

ARM G52 2EE

Ondersteunt OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1

Geïntegreerde krachtige 2D-versnellingshardware

NPU

0.8Tops@INT8, geïntegreerde krachtige AI-versneller RKNN NPU

Ondersteunt schakelen met één klik tussen Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet

VPU

Ondersteunt 4K 60fps H.265/H.264/VP9-videodecodering

Ondersteunt 1080P 100fps H.265/H.264 videocodering

Ondersteunt 8M ISP, ondersteunt HDR

RAM

2GB/4GB/8GB

Opslag

8 GB/16 GB/32 GB/64 GB/128 GB eMMC

Ondersteunt SATA 3.0 x 1 (uitbreiden met 2,5-inch SSD/HDD)

Ondersteunt TF-kaartsleuf x1 (uitbreiden met TF-kaart)

Systeem besturingssysteem

Android11/Linux Buildroot/Ubuntu/Debian


Hardware-functies

Weergave

1 * HDMI2.0, ondersteunt 4K@60fps-uitvoer

1 * MIPI DSI, ondersteunt 1920*1080@60fps uitvoer

1 * LVDS, ondersteunt 1920*1080@60fps uitvoer

1 * eDP1.3, ondersteunt 2560x1600@60fps uitvoer

Ethernet

Ondersteunt dubbele Gigabit Ethernet-poorten (1000 Mbps)

Wifi

Mini PCIe om 4G LTE aan te sluiten

Ondersteunt WiFi 6 (802.11AX)

Ondersteunt BT5.0

PCIE3.0

Ondersteunt PCE3.0-interface

Audio

1 * HDMI-audio-uitgang

1 * Luidsprekeruitgang

1 * Oortelefoonuitgang

1 * Microfoon aan boord audio-ingang

Camera

Ondersteunt 1-kanaals MIPI-CSI-camera-interface

Ondersteunt HDR, beeld blijft helder bij tegenlicht of sterke lichtomstandigheden



USB

1 * USB3.0-host, 4 * USB 2.0-host, 1 * USB3.0 OTG

SATA

1 x SATA, 6,0 Gb/sec

Serieel

1 * TTL, 2 * RS232, 1 * RS485

KAN

Ondersteuning CAN2.0B, Ondersteuning 1Mbps, 8Mbps

TF-kaart

1 * TF-kaartsleuf

Anderen

GPIO en ADC

Maat

150mm*110mm


Ingangsspanning

12V/3A

Bewaar temperatuur



-30~80€

Bedrijfstemperatuur

-20~60€

Opslag Vochtigheid

10%~80%

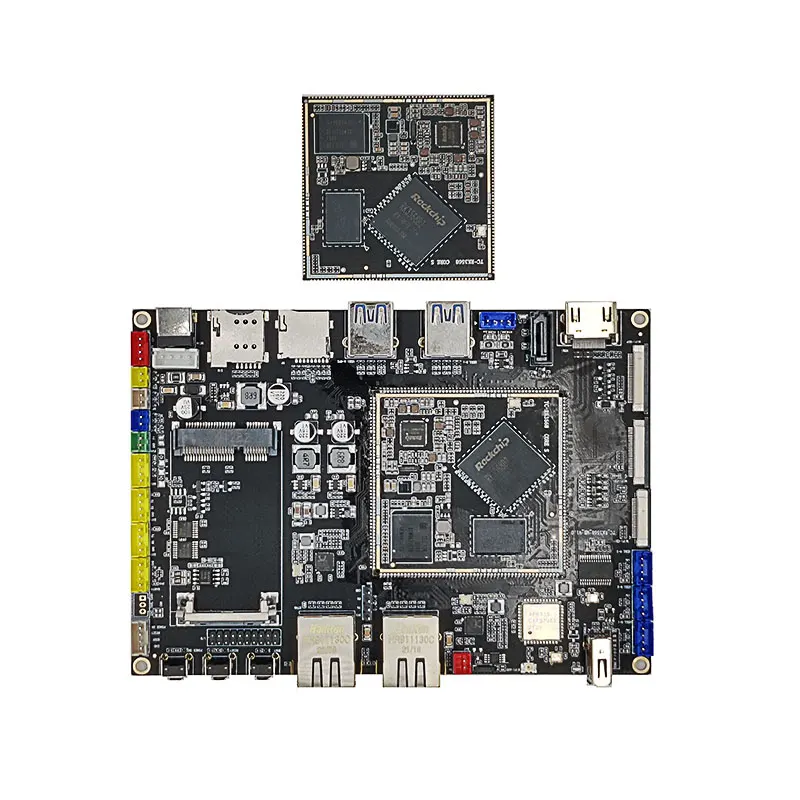

SOM-uiterlijk

SOM Voorkant

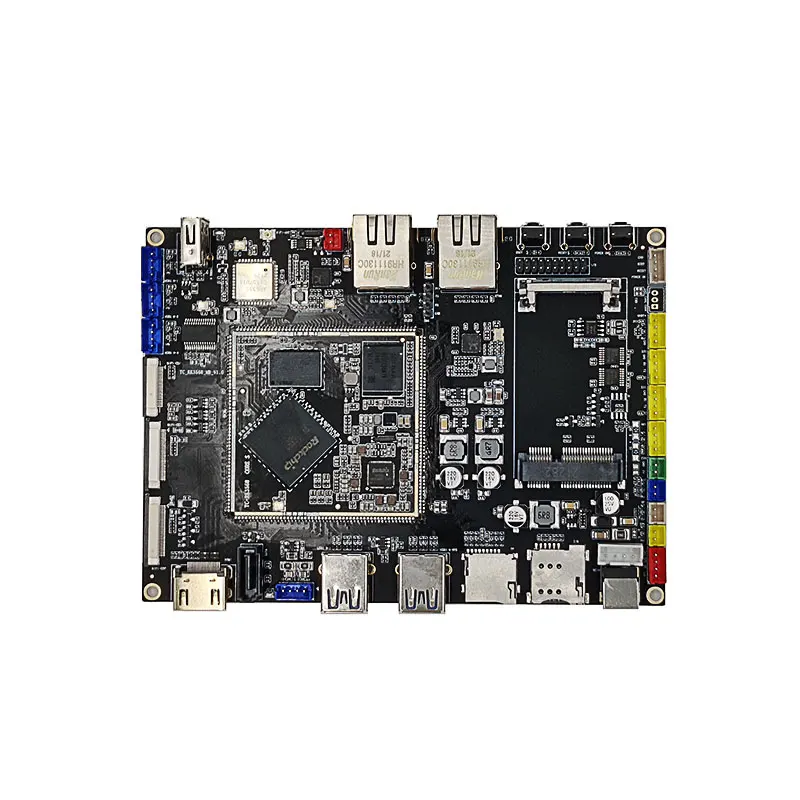

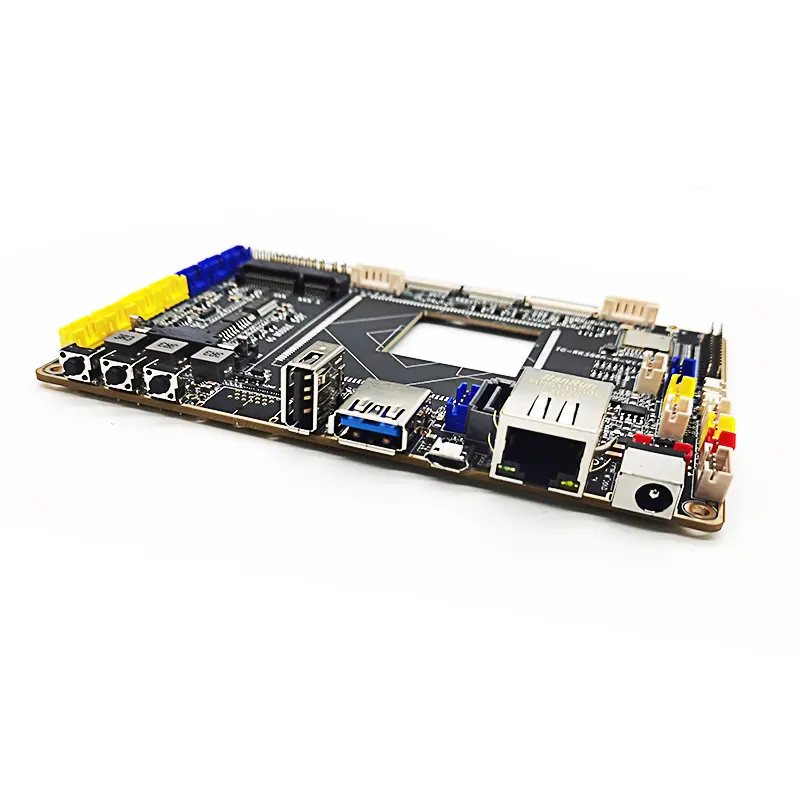

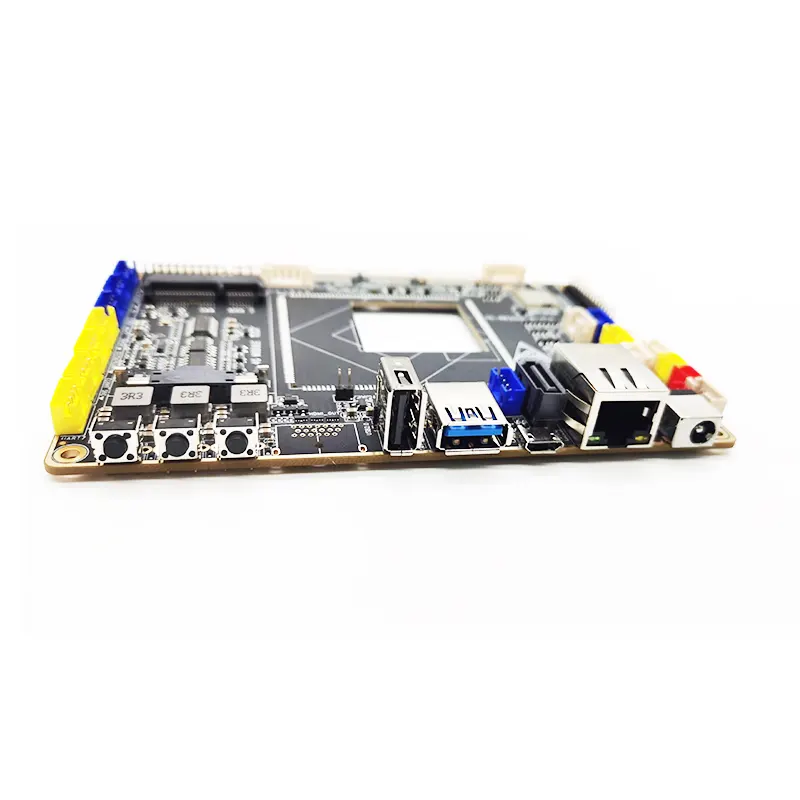

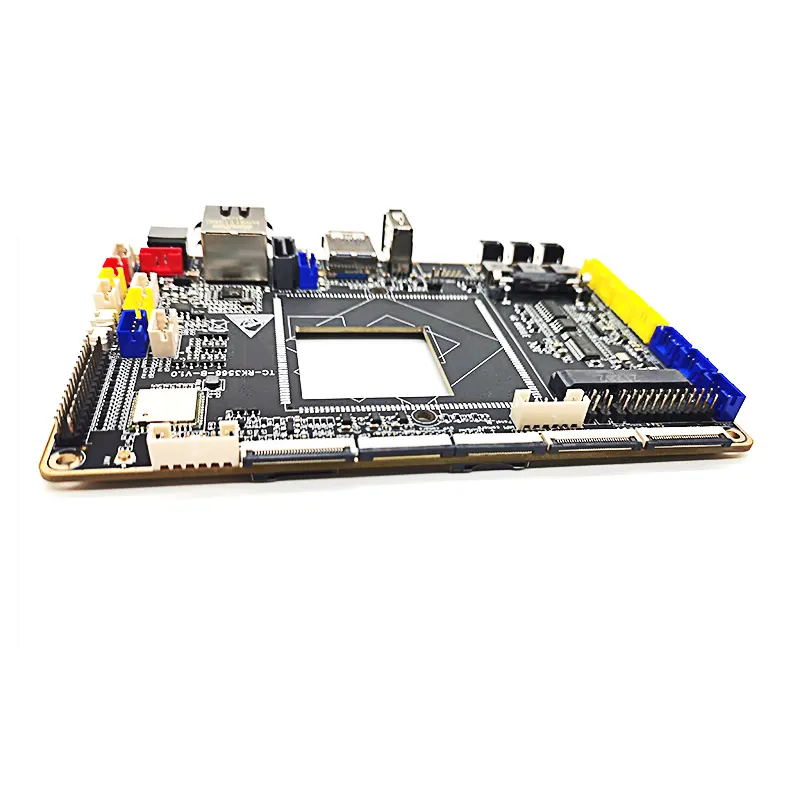

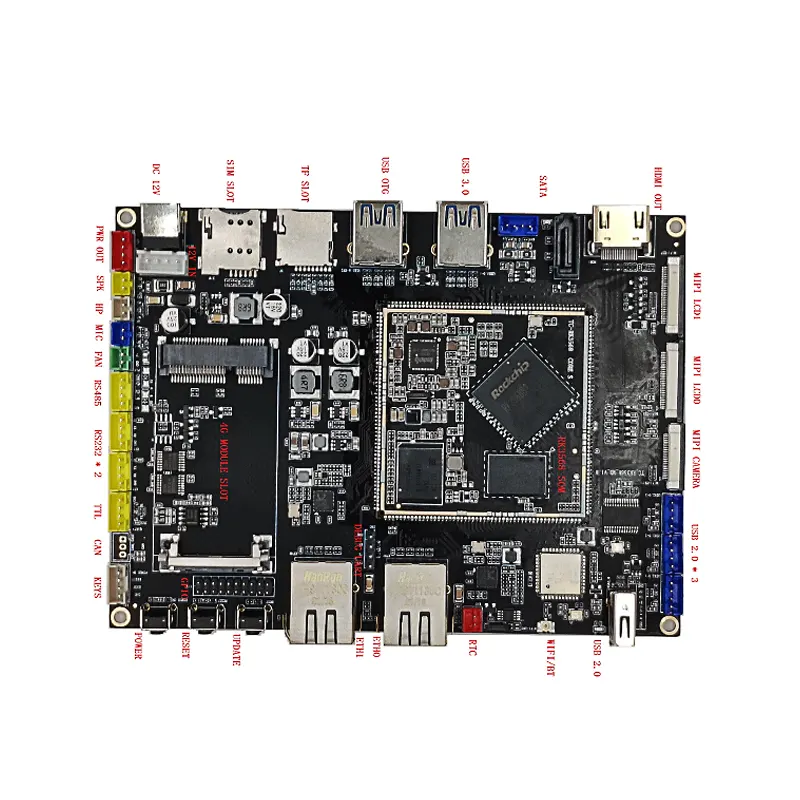

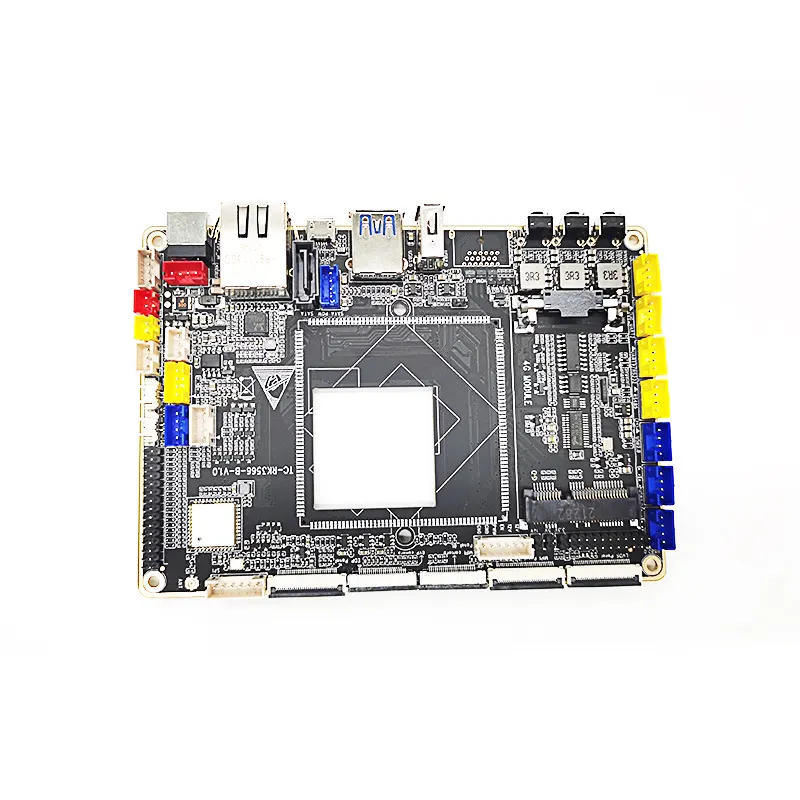

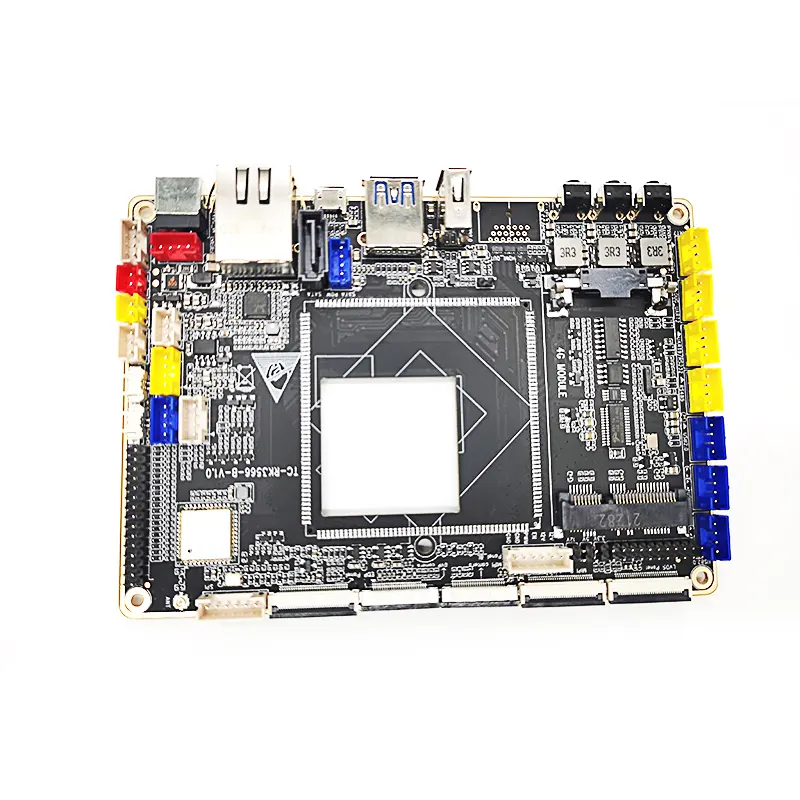

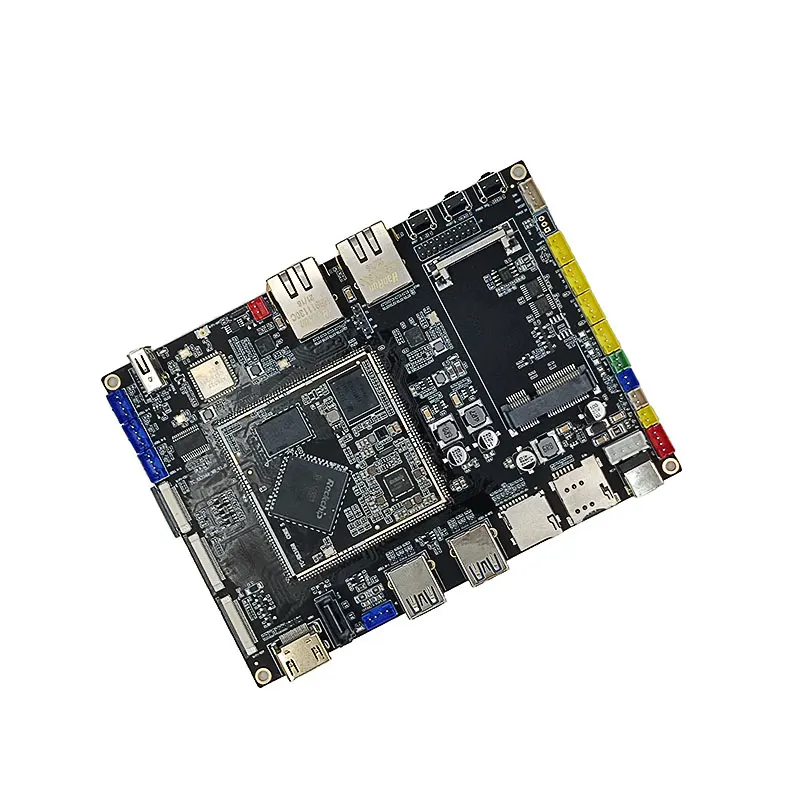

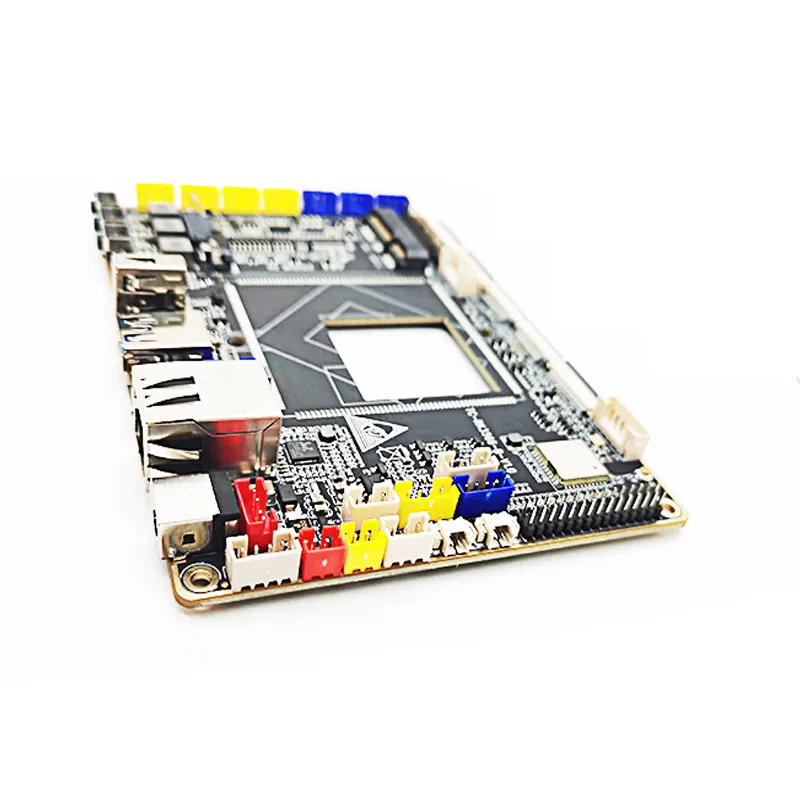

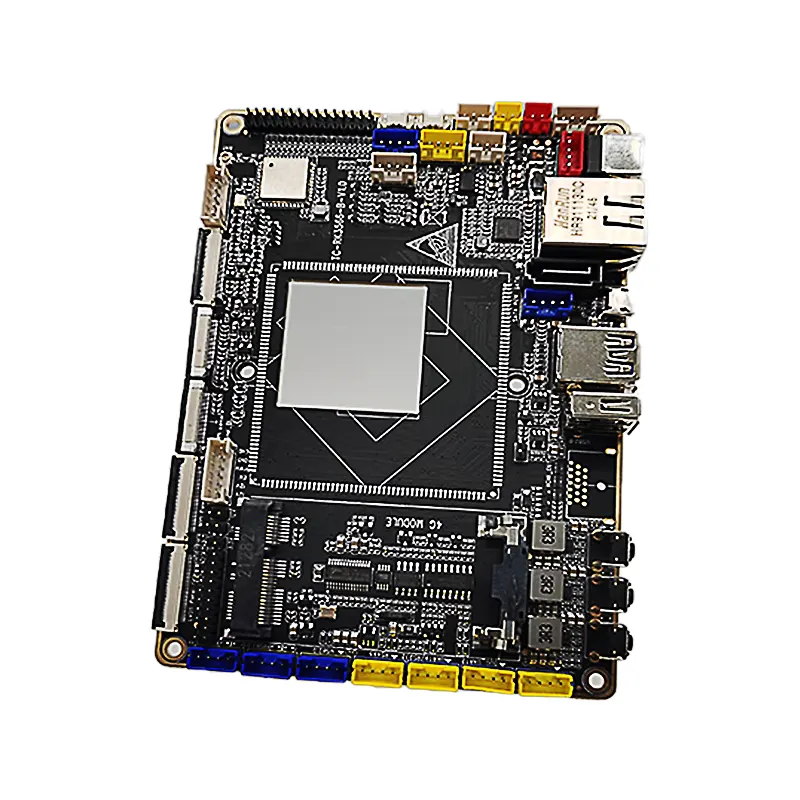

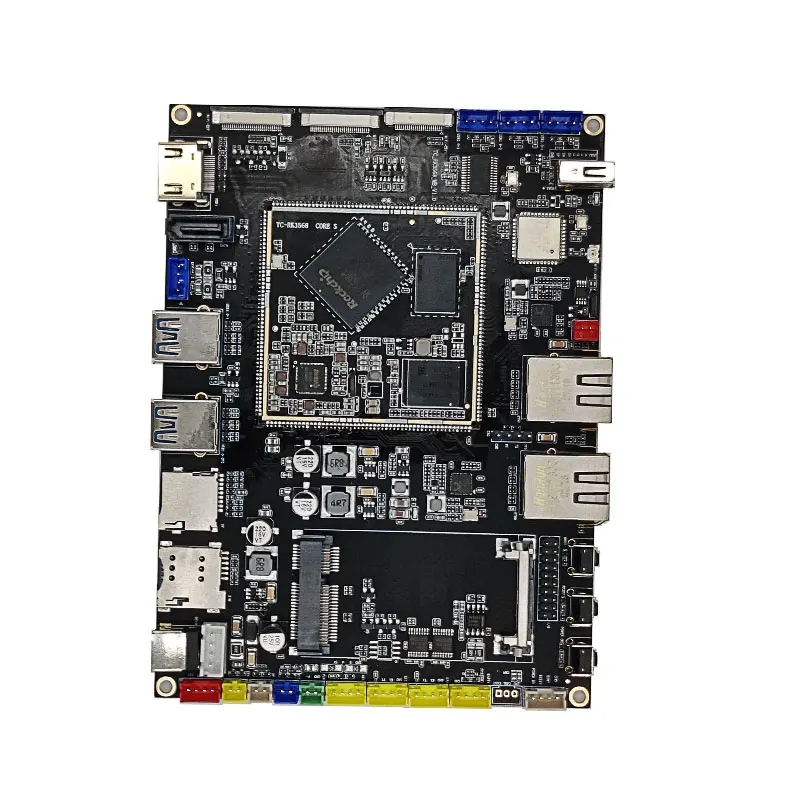

Uiterlijk van het ontwikkelbord


Hoofdstuk 2. SOM PIN-definitie

SOM PIN-definitie

PIN

Core board pin definitie

Standaard functie

Standaard functiebeschrijving

IO-kracht

Padtype IO-trekkracht

1

VCC3V3_SYS

3.3V systeemvoeding

Ingangsspanning 3,3V



-

2

VCC3V3_SYS

3.3V systeemvoeding

Ingangsspanning 3,3V



-

3

GND

GND

GND



-

4

GND

GND

GND



-

5

SDMMC0_DET_L

SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u

SDMMC0 detecteert invoer

3.3V

I/O OMHOOG

6

SDMMC0_D3

SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u

SDMMC0-gegevenspoort

3.3V

I/O OMHOOG



7

SDMMC0_D2

SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u

SDMMC0-gegevenspoort

3.3V

I/O OMHOOG



8

SDMMC0_D1

SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u

SDMMC0-gegevenspoort

3.3V

I/O OMHOOG



9

SDMMC0_D0

SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u

SDMMC0-gegevenspoort

3.3V

I/O OMHOOG



10

SDMMC0_CMD

SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u

SDMMC0-opdrachtuitvoer

3.3V

I/O OMHOOG



11

SDMMC0_CLK

SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d

SDMMC0-klokuitvoer



3.3V

I/O OMLAAG

12

HERSTELLEN

NPOR_U

Signaaldetectie resetten

3.3V

-

13

RK809_PWRON

Inschakelen

Inschakelen signaalingang, externe verbinding power-toets, actief laag



-

14

HERSTEL

SARADC_VIN0

AD-toetsenbordinvoer

1.8V

-

15

EXT_NL

EXT_NL

PMIC Power ingeschakeld



-

16

HPR_OUT

HPR_OUT

Hoofdtelefoon recht uit

3.3V

-

17

HPL_OUT

HPL_OUT

Hoofdtelefoon weggelaten

3.3V

-

18

SPKP_OUT

SPKP_OUT

Uitspreken

5V/0,6W

-

19

SPKN_OUT

SPKN_OUT

Uitspreken-

5V/0,6W

-

20

MIC1_INN

MIC1_INN/MIC_R

MIC1_INN

3.3V

-

21

MIC1_INP

MIC1_INP/MIC_L

MIC1_INP

3.3V

-

22

HP_DET_L_GPIO3_C2

LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d

Hoofdtelefoon detecteren

3.3V

I/O OMLAAG

23

SPK_CTL_H_GPIO3_C3

LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d



3.3V

I/O OMLAAG

24

VCC3V3_SD

3.3V Voeding

Uitgangsspanning 3,3 V voor SD-kaart, nominale uitgangsstroom 2A



-

25

VCC_3V3

3.3V Voeding

Uitgangsspanning 3.3V, Nominale uitgangsstroom 2A



-

26

VCC_1V8

1.8V Voeding

Uitgangsspanning 1.8V, nominale uitgangsstroom 2.5A



-

27

PDM_SDI1_M0_ADC

I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d

PDM_SDI1_M0_ADC

3.3V

IO OMLAAG

28

PDM_SDI2_M0_ADC

I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d

PDM_SDI2_M0_ADC

3.3V

IO OMLAAG

29

PDM_SDI3_M0_ADC

I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d

PDM_SDI3_M0_ADC

3.3V

IO OMLAAG

30

PDM_CLK1_M0_ADC

I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d

PDM_CLK1_M0_ADC

3.3V

IO OMLAAG

31

GMAC0_TXD0

GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u

GMAC0 verzendt gegevens

1.8V

I/O OMHOOG

32

GMAC0_TXD1

GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u

GMAC0 verzendt gegevens

1.8V

I/O OMHOOG

33

GMAC0_TXD2

SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u

GMAC0 verzendt gegevens

1.8V

I/O OMHOOG

34

GMAC0_TXD3

SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u

GMAC0 verzendt gegevens

1.8V

I/O OMHOOG

35

GMAC0_TXEN

GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u

GMAC0 uitzending inschakelen

1.8V

I/O OMHOOG

36

GMAC0_TXCLK

SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d

GMAC0 zendklok

1.8V

I/O OMLAAG

37

GMAC0_RXD0

GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u

GMAC0 ontvangt gegevens

1.8v

I/O OMHOOG

38

GMAC0_RXD1

I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d

GMAC0 ontvangt gegevens

1.8V

I/O OMLAAG

39

GMAC0_RXD2

SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u

GMAC0 ontvangt gegevens

1.8v

I/O OMHOOG

40

GMAC0_RXD3

SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u

GMAC0 ontvangt gegevens

1.8V

I/O OMHOOG

41

GMAC0_RXDV_CRS

I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d

GMAC0 RX data geldig signaal

1.8V

I/O OMLAAG

42

GMAC0_RXCLK

SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u

GMAC0 ontvangt klok

1.8V

I/O OMHOOG

43

ETH0_REFCLKO_25M

I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d

ETH0_REF KLOK OUTPUT_25MHz CPU naar PHY, Standaard NC

1.8V

I/O OMLAAG

44

GMAC0_MCLKINOUT

I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d

GMAC0 externe klok
invoer

1.8V

I/O OMLAAG

45

GMAC0_MDC

I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d

MAC0 beheerklok

1.8V

I/O OMLAAG

46

GMAC0_MDIO

I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d

MAC0-beheeropdracht en -gegevens

1.8V

I/O OMLAAG

47

GMAC0_RSTN_GPIO3_B7

LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d



3.3V

IO OMLAAG

48

GMAC0_INT_PMEB_GPIO3_C0

LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d



3.3V

I/O OMLAAG

49

RTCTC_INT_L_GPIO0_D3

GPIO0_D3_d

RTC_IC_INT,actief laag

1.8V

I/O OMLAAG

50

I2C5_SDA_M0

LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d

I2C seriële poort 5

3.3V

I/O OMLAAG

51

I2C5_SCL_M0

LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d

I2C seriële poort 5

3.3V

I/O OMLAAG

52

PWM3_IR

PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d



3.3V

I/O OMLAAG

53

CAN1_TX_M1

PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d

KAN gegevens verzenden

3.3V

I/O OMLAAG

54

CAN1_RX_M1

PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d

KAN gegevens ontvangen

3.3V

I/O OMLAAG

55

UART2_RX_M0_DEBUG

UART2_RX_M0/GPIO0_D0_u

UART seriële poort

3.3V

I/O OMHOOG

56

UART2_TX_M0_DEBUG

UART2_TX_M0/GPIO0_D1_u

UART seriële poortgegevens verzenden voor foutopsporing

3.3V

I/O OMHOOG

57

UART3_RX_M1

LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d

UART seariële poortgegevens ontvangen

3.3V

I/O OMLAAG

58

UART3_TX_M1

LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d

UART-zeehavengegevens verzenden

3.3V

I/O OMLAAG

59

UART4_TX_M1

LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d

UART-zeehavengegevens verzenden

3.3V

I/O OMLAAG

60

UART4_RX_M1

LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d

UART seariële poortgegevens ontvangen

3.3V

I/O OMLAAG

61

UART9_RX_M1

PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d

UART seariële poortgegevens ontvangen

3.3V

I/O OMLAAG

62

UART9_TX_M1

PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d

UART-zeehavengegevens verzenden

3.3V

I/O OMLAAG

63

UART7_RX_M1

PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d

UART seariële poortgegevens ontvangen

3.3V

I/O OMLAAG

64

UART7_TX_M1

PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d

UART-zeehavengegevens verzenden

3.3V

I/O OMLAAG

65

RS485_DIR_GPIO3_B5

LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d

RS485-gegevensrichting

3.3V

I/O OMLAAG

66

DVP_PWREN0_H_GPIO0_B0

CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u



3.3V

I/O OMHOOG

67

WIFI_PWREN_L_GPIO0_C1

PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d



3.3V

I/O OMLAAG

68

I2S3_SDI_M0

LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d

I2S3_SDI

3.3V

I/O OMLAAG

69

I2S3_SDO_M0

LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d

I2S3_SDO

3.3V

I/O OMLAAG

70

I2S3_LRCK_M0

LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d

I2S3_LRCK

3.3V

I/O OMLAAG

71

I2S3_SCLK_M0

LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d

I2S3_SCLK

3.3V

I/O OMLAAG

72

HOST_WAKE_BT_H_GPIO3_A2

LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d

HOST_WAKE_BT

3.3V

I/O OMLAAG

73

BT_WAKE_HOST_H_GPIO3_A1

LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d

BT_WAKE_HOST

3.3V

I/O OMLAAG

74

BT_REG_ON_H_GPIO3_A0

LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d

Voeding Bluetooth-module inschakelen

3.3V

I/O OMLAAG

75

UART8_RX_M0

CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d

UART seariële poortgegevens ontvangen

1,8V

I/O OMLAAG

76

UART8_TX_M0

I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d

UART-zeehavengegevens verzenden

1.8V

I/O OMLAAG

77

UART8_CTSN_M0

SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u

UART8_CTSn_M0

1.8V

I/O OMLAAG

78

UART8_RTSN_M0

SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d

UART8_RTSn_M0

1.8V

I/O OMLAAG

79

WIFI_REG_ON_H_GPIO3_D5

CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d

WIFI_REG inschakelen

1.8V

I/O OMLAAG

80

WIFI_WAKE_HOST_H_GPIO3_D4

CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d

WIFI wake-up host

1.8V

I/O OMLAAG

81

SDMMC2_CLK_M0

CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d

SDMMC2-klok

1.8V

I/O OMLAAG

82

SDMMC2_CMD_M0

CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d

SDMMC2-opdracht

1.8V

I/O OMLAAG

83

SDMMC2_D3_M0

CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d

SDMMC2-gegevens

1.8V

I/O OMLAAG

84

SDMMC2_D2_M0

CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d

SDMMC2-gegevens

1.8V

I/O OMLAAG

85

SDMMC2_D1_M0

CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d

SDMMC2-gegevens

1.8V

I/O OMLAAG

86

SDMMC2_D0_M0

CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d

SDMMC2-gegevens

1.8V

I/O OMLAAG

87

GMAC1_INT/PMEB_GPIO3_A7

LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d



3.3V

I/O OMLAAG

88

GMAC1_RSTN_GPIO3_B0

LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d



3.3V

I/O OMLAAG

89

GMAC1_MDIO_M1

IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d

GMAC1 beheeropdracht en gegevens

1.8V

I/O OMLAAG

90

GMAC1_MDC_M1

CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d

GMAC1 beheerklok

1.8V

I/O OMLAAG

91

GMAC1_MCLKINOUT_M1

CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d

GMAC1 externe klok
invoer

1.8V

I/O OMLAAG

92

ETH1_REFCLKO_25M_M1

I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d

ETH1 Klokuitgang

1.8V

I/O OMLAAG

93

GMAC1_RXCLK_M1

CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d

GMAC1 ontvangt klok

1.8V

I/O OMLAAG

94

GMAC1_RXDV_CRS_M1

ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d

GMAC1 RX data geldig signaal

1.8V

I/O OMLAAG

95

GMAC1_RXD3_M1

CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d

GMAC1 ontvangt gegevens

1.8V

I/O OMLAAG

96

GMAC1_RXD2_M1

CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d

GMAC1 ontvangt gegevens

1.8V

I/O OMLAAG

97

GMAC1_RXD1_M1

CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d

GMAC1 ontvangt gegevens

1.8V

I/O OMLAAG

98

GMAC1_RXD0_M1

CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d

GMAC1 ontvangt gegevens

1.8V

I/O OMLAAG

99

GMAC1_TXCLK_M1

CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d

GMAC1 zendt klok uit

1.8V

I/O OMLAAG

100

GMAC1_TXEN_M1

ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d

GMAC1 uitzending inschakelen

1.8V

I/O OMLAAG

101

GMAC1_TXD3_M1

CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d

GMAC1 verzendt gegevens

1.8V

I/O OMLAAG

102

GMAC1_TXD2_M1

CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d

GMAC1 verzendt gegevens

1.8V

I/O OMLAAG

103

GMAC1_TXD1_M1

CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d

GMAC1 verzendt gegevens

1.8V

I/O OMLAAG

104

GMAC1_TXD0_M1

CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d

GMAC1 verzendt gegevens

1.8V

I/O OMLAAG

105

TP_RST_L_GPIO0_B6

I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u

Aanraakscherm resetten

3.3V

I/O OMHOOG



106

TP_INT_L_GPIO0_B5

I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u

Touchpanel onderbreekt gegevensinvoer

3.3V

I/O OMHOOG

107

I2C1_SDA_TP

I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u

I2C seriële poort 1

3.3V

I/O OMHOOG

108

I2C1_SCL_TP

I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u

I2C seriële poort 1

3.3V

I/O OMHOOG

109

I2C3_SCL_M0

I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u

I2C seriële poort 3

3.3V

I/O OMHOOG

110

I2C3_SDA_M0

I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u

I2C seriële poort 3

3.3V

I/O OMHOOG

111

I2C2_SCL_M1

I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d

I2C seriële poort 2

1.8V

I/O OMLAAG

112

I2C2_SDA_M1

I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d

I2C seriële poort 2

1.8V

I/O OMLAAG

113

MIPI_CAM1_PDN_L_GPIO3_D3

LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d

Camera1 uitgeschakeld

3.3V

I/O OMLAAG

114

MIPI_CAM1_RST_L_GPIO3_D2

LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d

Camera1 gereset

3.3V

I/O OMLAAG

115

MIPI_CAM0_RST_L_GPIO3_D4

LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d

Camera0 gereset

3.3V

I/O OMLAAG

116

MIPI_CAM0_PDN_L_GPIO3_D5

LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d

Camera0 uitgeschakeld

3.3V

I/O OMLAAG

117

USB2_HOST2_DM

USB2_HOST2_DM

USB2_HOST2_DM

3.3V

-

118

USB2_HOST2_DP

USB2_HOST2_DP

USB2_HOST2_DP

3.3V

-

119

USB2_HOST3_DM

USB2_HOST3_DM

USB2_HOST3_DM

3.3V

-

120

USB2_HOST3_DP

USB2_HOST3_DP

USB2_HOST3_DP

3.3V

-

121

REFCLK_OUT

REFCLK_OUT/GPIO0_A0_d

Klokuitgang voor camera

3.3V

I/O OMLAAG

122

CIF_CLKOUT

CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d

CIF klok uit

1.8V

I/O OMLAAG

123

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

1.8V

-

124

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

1.8V

-

125

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

1.8V

-

126

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

1.8V

-

127

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

1.8V

-

128

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

1.8V

-

129

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

1.8V

-

130

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

1.8V

-

131

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

1.8V

-

132

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

1.8V

-

133

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

1.8V

-

134

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

1.8V

-

135

LCD1_PWREN_H_GPIO0_C5

PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d

LCD-voeding inschakelen

3.3V

I/O OMLAAG

136

LCD1_BL_PWM5

PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d

LCD-achtergrondverlichting PWM

3.3V

I/O OMLAAG

137

LCD1_BL_PWM4

PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d

LCD-achtergrondverlichting PWM

3.3V

I/O OMLAAG

138

LCD0_PWREN_H_GPIO0_C7

HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d

LCD-voeding inschakelen

3.3V

I/O OMLAAG

139

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

1.8V

-

140

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

1.8V

-

141

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

1.8V

-

142

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

1.8V

-

143

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

1.8V

-

144

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

1.8V

-

145

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

1.8V

-

146

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

1.8V

-

147

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

1.8V

-

148

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

1.8V

-

149

HDMI_TXCLKN_PORT

HDMI_TX_CLKN

HDMI_TX2CLKN_PORT, en serieweerstand 2.2R

1.8V

-

150

HDMI_TXCLKP_PORT

HDMI_TX_CLKP

HDMI_TXCLKP_PORT, en serieweerstand 2.2R

1.8V

-

151

HDMI_TX0N_PORT

HDMI_TX_D0N

HDMI_TX0N_PORT, en serieweerstand 2.2R

1.8V

-

152

HDMI_TX0P_PORT

HDMI_TX_D0P

HDMI_TX0P_PORT, en serieweerstand 2.2R

1.8V

-

153

HDMI_TX1N_PORT

HDMI_TX_D1N

HDMI_TX1N_PORT, en serieweerstand 2.2R

1.8V

-

154

HDMI_TX1P_PORT

HDMI_TX_D1P

HDMI_TX1P_PORT, en serieweerstand 2.2R

1.8V

-

155

HDMI_TX2N_PORT

HDMI_TX_D2N

HDMI_TX2N_PORT, en serieweerstand 2.2R

1.8V

-

156

HDMI_TX2P_PORT

HDMI_TX_D2P

HDMI_TX2P_PORT, en serieweerstand 2.2R

1.8V

-

157

HDMITX_SCL

HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u

I2C seriële poort voor HDMI

3.3V

I/O OMHOOG

158

HDMITC_SDA

HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u

I2C seriële poort voor HDMI

3.3V

I/O OMHOOG

159

HDMITX_CEC_M0

HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u

HDMITX_CEC

3.3V

I/O OMHOOG

160

HDMI_TX_HPDIN

HDMI_TX_HPDIN

HDMI_TX hot-pluggable

1.8V

-

161

PCIE30X2_CLKREQN_M1

LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d

PCIE30X2_CLKREQn

3.3

I/O OMLAAG

162

PCIE30X2_WAKEN_M1

LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d

PCIE30X2_WAKEn

3.3V

I/O OMLAAG

163

PCIE30X2_PERSTN_M1

LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d

PCIE30X2-reset

3.3V

I/O OMLAAG

164

PCIE30X2_PRSNT_L_GPIO2_D7

LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d

PCIE30X2 wake-host

3.3V

I/O OMLAAG

165

PCIE_PWREN_H_GPIO0_D4

GPIO0_D4_d

PCIE-voeding inschakelen

1.8V

I/O OMLAAG

166

PCIE30_RX1N

PCIE30_RX1N

PCIE30_RX1N

1.8V

-

167

PCIE30_RX1P

PCIE30_RX1P

PCIE30_RX1P

1.8V

-

168

PCIE30_RX0N

PCIE30_RX0N

PCIE30_RX0N

1.8V

-

169

PCIE30_RX0P

PCIE30_RX0P

PCIE30_RX0P

1.8V

-

170

PCIE30_TX1N

PCIE30_TX1N

PCIE30_TX1N

1.8V

-

171

PCIE30_TX1P

PCIE30_TX1P

PCIE30_TX1P

1.8V

-

172

PCIE30_TX0N

PCIE30_TX0N

PCIE30_TX0N

1.8V

-

173

PCIE30_TX0P

PCIE30_TX0P

PCIE30_TX0P

1.8V

-

174

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

1.8V

-

175

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

1.8V

-

176

PCIE20_REFCLKN

PCIE20_REFCLKN

PCIE20_REFCLKN

1.8V

-

177

PCIE20_REFCLKP

PCIE20_REFCLKP

PCIE20_REFCLKP

1.8V

-

178

SATA2_RXN

PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1

SATA2_RXN

1.8V

-

179

SATA2_RXP

PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1

SATA2_RXP

1.8V

-

180

SATA2_TXN

PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1

SATA2_TXN

1.8V

-

181

SATA2_TXP

PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1

SATA2_TXP

1.8V

-

182

SATA2_ACT_LED

EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d

SATA actief aangeven

3.3V

I/O OMLAAG

183

USB3_HOST1_SSTXP

USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0

USB3_HOST1_SSTXP

1.8V

-

184

USB3_HOST1_SSTXN

USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0

USB3_HOST1_SSTXN

1.8V

-

185

USB3_HOST1_SSRXP

USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0

USB3_HOST1_SSRXP

1.8V

-

186

USB3_HOST1_SSRXN

USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0

USB3_HOST1_SSRXN

1.8V

-

187

USB3_HOST1_DM

USB3_HOST1_DM

USB3_HOST1_DM

3.3V

-

188

USB3_HOST1_DP

USB3_HOST1_DP

USB3_HOST1_DP

3.3V

-

189

USB3_OTG0_SSTXP

USB3_OTG0_SSTXP/SATA0_TXP

USB3_OTG0_SSTXP

1.8V

-

190

USB3_OTG0_SSTXN

USB3_OTG0_SSTXN/SATA0_TXN

USB3_OTG0_SSTXN

1.8V

-

191

USB3_OTG0_SSRXP

USB3_OTG0_SSRXP/SATA0_RXP

USB3_OTG0_SSRXP

1.8V

-

192

USB3_OTG0_SSRXN

USB3_OTG0_SSRXN/SATA0_RXN

USB3_OTG0_SSRXN

1.8V

-

193

USB3_OTG0_DM

USB3_OTG0_DM

USB3_OTG0_DM

3.3V

-

194

USB3_OTG0_DP

USB3_OTG0_DP

USB3_OTG0_DP

3.3V

-

195

USB3_OTG0_ID

USB3_OTG0_ID

USB3_OTG0_ID

3.3V

-

196

USB3_OTG0_VBUSDET

USB3_OTG0_VBUSDET

USB3_OTG0_VBUS detecteren

3.3V

-

197

USB_HOST_PWREN_H_GPIO0_A6

GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d

USB-hostvoeding inschakelen

3.3V

I/O OMLAAG

198

USB_OTG_PWREN_H_GPIO0_A5

SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d

USB OTG-voeding inschakelen

3.3V

I/O OMLAAG

199

DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

1.8V

-

200

DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

1.8V

-

201

DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

1.8V

-

202

DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

1.8v

-

203

DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

1.8V

-

204

DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

1.8V

-

205

DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

1.8V

-

206

DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

1.8V

-

207

DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

1.8V

-

208

DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

1.8V

-


Hoofdstuk 3. Ontwikkelingsbord

Maat

De maat is 150 mm * 110 mm, 4 lagen, 1,6 mm dikte.


Interfaces Beschrijving


Interfaces Beschrijving

NEE.

Naam

ã1ã

DC 12V-ingang / 4-pins 2,54 mm 12V-ingang

ã2ã

4G-module simkaartsleuf

ã3ã

TF-kaartsleuf

ã4ã

USB-OTG

ã5ã

USB3.0 HOST

ã6ã

SATA-gegevens

ã7ã

HDMI-uitgang

ã8ã

MIPI-LCD1

ã9ã

MIPI LCD0

ã10ã

MIPI-camera

ã11ã

USB2.0 * 3

ã12ã

USB2.0 type A

ã13ã

WIFI/BT(AP6335)

ã14ã

RTC

ã15ã

ETH0

ã16ã

ETH1

ã17ã

Sleutel bijwerken

ã18ã

Reset-toets

ã19ã

Power-toets

ã20ã

Sleutels (4pin 2.0mm)

ã21ã

KAN (3pin 2.0mm)

ã22ã

Uart TTL (4-pins 2,0 mm)

ã23ã

RS232 * 2 (4-pins 2,0 mm)

ã24ã

RS485 (4-pins 2,0 mm)

ã25ã

VENTILATOR (2-pins 2,0 mm)

ã26ã

MICROFOON (2-pins 2,0 mm)

ã27ã

HP (2-pins 2,0 mm)

ã28ã

SPK (2-pins 2,0 mm)

ã29ã

Stroom uit (4-pins 2,0 mm)

ã30ã

Foutopsporing Uart (4-pins 2,0 mm)

ã31ã

GPIO (2*10pin 2,0mm)

ã32ã

4G-modulesleuf (PCIE-poort)

ã33ã

RK3568 SOM


Het bord maakt gebruik van 12V DC-voeding, die wordt aangesloten via een DC 12V-ingangsconnector of een 4-pins 2,54 mm 12V-ingangsconnector.

Details van andere interfaces kunnen verwijzen naar het schematische diagram en de lay-out van het ontwikkelbord.


Hoofdstuk 4. Hardware-ontwerp

Ontwerpreferentie

Neem TC-RK3568 Development Board als hardwareplatform, je zou kunnen verwijzen naar Power design, USB design, PCIE Port design, MIPI display design, Audio design, Ethernet design, Camera design, enzovoort. Deze staan ​​open voor klanten, kunnen verwijzen naar ons draagbordontwerp.


Hoofdstuk 5. Softwareontwerp

TC-RK3568 ontwikkelplatform ondersteunt Android11, Linux Buildroot, Ubuntu en Debian System OS, broncodes zijn open. U kunt de referenties lezen, zoals Thinkcore TC-RK3568-systeemgebruikershandleiding.



Hottags: RK3568 Development Board, fabrikanten, leveranciers, China, kopen, groothandel, fabriek, gemaakt in China, prijs, kwaliteit, nieuwste, goedkoop
Gerelateerde categorie

PX30 Development Kit Draagbord

RK3399 Ontwikkelingskit Draagbord

RV1126 Ontwikkelingskit Draagbord

RK3568 Ontwikkelingskit Draagbord

RK3566 Development Kit draagbord

RK3588 Development Kit draagbord

Stuur onderzoek
Stel gerust uw vraag via onderstaand formulier. Wij zullen u binnen 24 uur antwoorden.
gerelateerde producten
Hit enter to search or ESC to close
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
