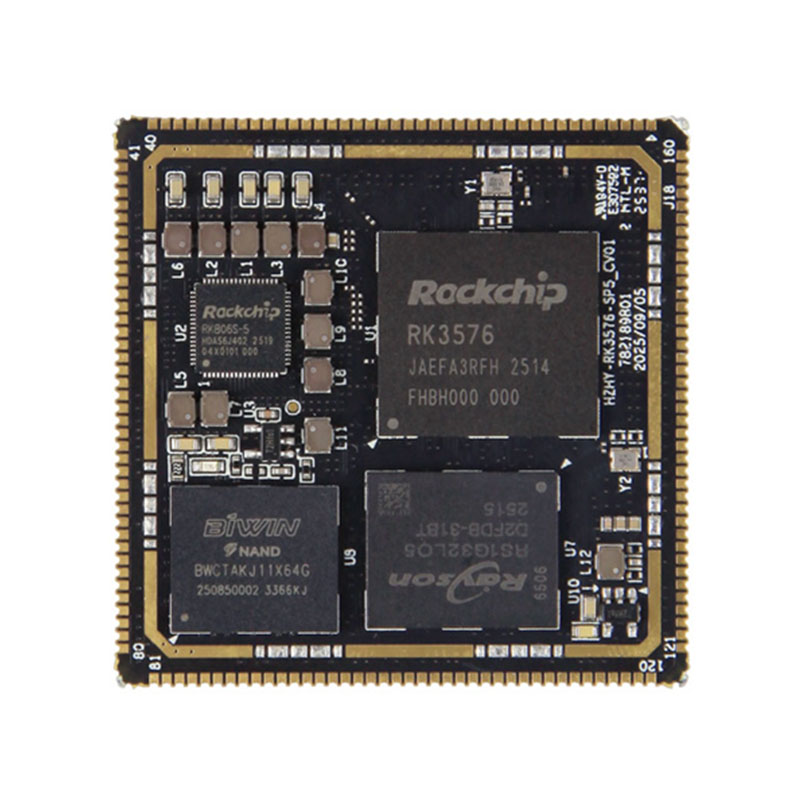

Rockchip RK3576 SOM

De kern van de RK3576 SOM wordt gevormd door een krachtige octa-core CPU-configuratie, met vier Cortex-A72-kernen op 2,2 GHz en vier Cortex-A53-kernen op 1,8 GHz. Deze big.LITTLE heterogene architectuur maakt intelligente taakverdeling mogelijk, waardoor superieure prestaties worden gegarandeerd voor complexe multitasking, terwijl de energie-efficiëntie wordt geoptimaliseerd voor langdurig gebruik, wat van cruciaal belang is voor industriële omgevingen met strenge energievereisten.

Uitgerust met een 6TOPS@INT8 NPU, blinkt de RK3576 SOM uit in AI-inferentie op het apparaat. Het ondersteunt operaties met gemengde precisie, waaronder INT4, INT8 en FP16, en is volledig compatibel met reguliere deep learning-frameworks zoals TensorFlow en PyTorch. Hierdoor kunnen ontwikkelaars naadloos AI-toepassingen zoals computervisie, spraakherkenning en edge-analyse implementeren zonder afhankelijk te zijn van cloud computing, waardoor de latentie wordt verminderd en de gegevensprivacy wordt verbeterd.

De geïntegreerde Mali‑G52 MC3 GPU verbetert de multimedia- en grafische mogelijkheden van de SOM nog verder. Het ondersteunt industriestandaarden zoals OpenGL ES 3.2 en Vulkan 1.2 en maakt vloeiende 3D-weergave, high-definition videoverwerking en geavanceerde UI-visualisatie mogelijk - perfect voor toepassingen zoals industriële HMI, digitale signage en intelligente bewakingssystemen.

Als industriële oplossing is de RK3576 SOM ontworpen om te voldoen aan de strenge eisen van industriële omgevingen, waardoor een stabiele werking wordt gegarandeerd, zelfs onder zware omstandigheden. We bieden flexibele OEM- en ODM-aanpassingsdiensten die zijn afgestemd op uw specifieke projectvereisten, inclusief aangepaste interfaceconfiguraties, geheugenopties en software-optimalisatie. Of u nu een standaard RK3576-kernbord of een volledig op maat gemaakt ingebed bord nodig heeft, onze oplossing versnelt uw productontwikkelingscyclus en verkort de time-to-market.

Kies de Rockchip RK3576 SOM voor een betrouwbaar, krachtig ingebed platform dat duurzaamheid van industriële kwaliteit, krachtige AI-computing en veelzijdige aanpassingen combineert, waardoor nieuwe mogelijkheden voor uw intelligente edge-applicaties worden ontgrendeld.

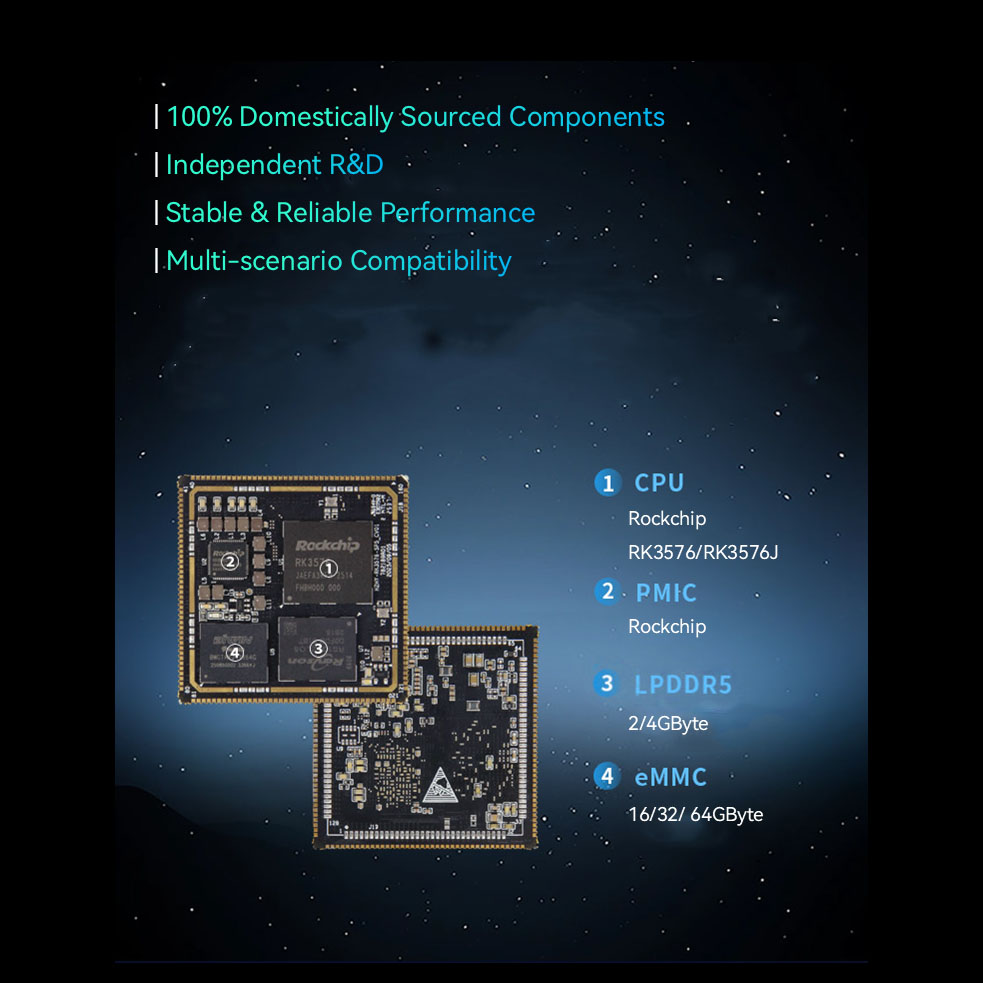

RK3576 SOM-hardwarespecificaties

● CPU: Quad-core Cortex-A72-processor + Quad-core Cortex-A53-processor

● Kloksnelheid: 2,2 GHz

● Geheugen: 2/4GB LPDDR5 (capaciteit varieert afhankelijk van de aangeschafte versie)

● EMMC: 32/64GB eMMC (capaciteit varieert afhankelijk van de aangeschafte versie)

● Multimediaverwerking: ondersteunt 4K@120fps H.265-, VP9-, AVS2- en AV1-decoders; ondersteunt 4K@60fps H.264-decoder; ondersteunt 4K@60fps H.264- en H.265-encoders, hoogwaardige JPEG-encoder/decoder

● Grafische processor: ARM Mali-G52-MC3

● NPU: Ingebouwde onafhankelijke NPU, 6 TOPS rekenkracht @INT8

● Afmetingen: 45 mm x 45 mm

● Interface: interface met stempelgaten, 288 pinnen

● Temperatuur: -40°C~+85°C / 0°C~+70°C

● Bedrijfsspanning: 5V

● Besturingssysteem: Linux, Ubuntu

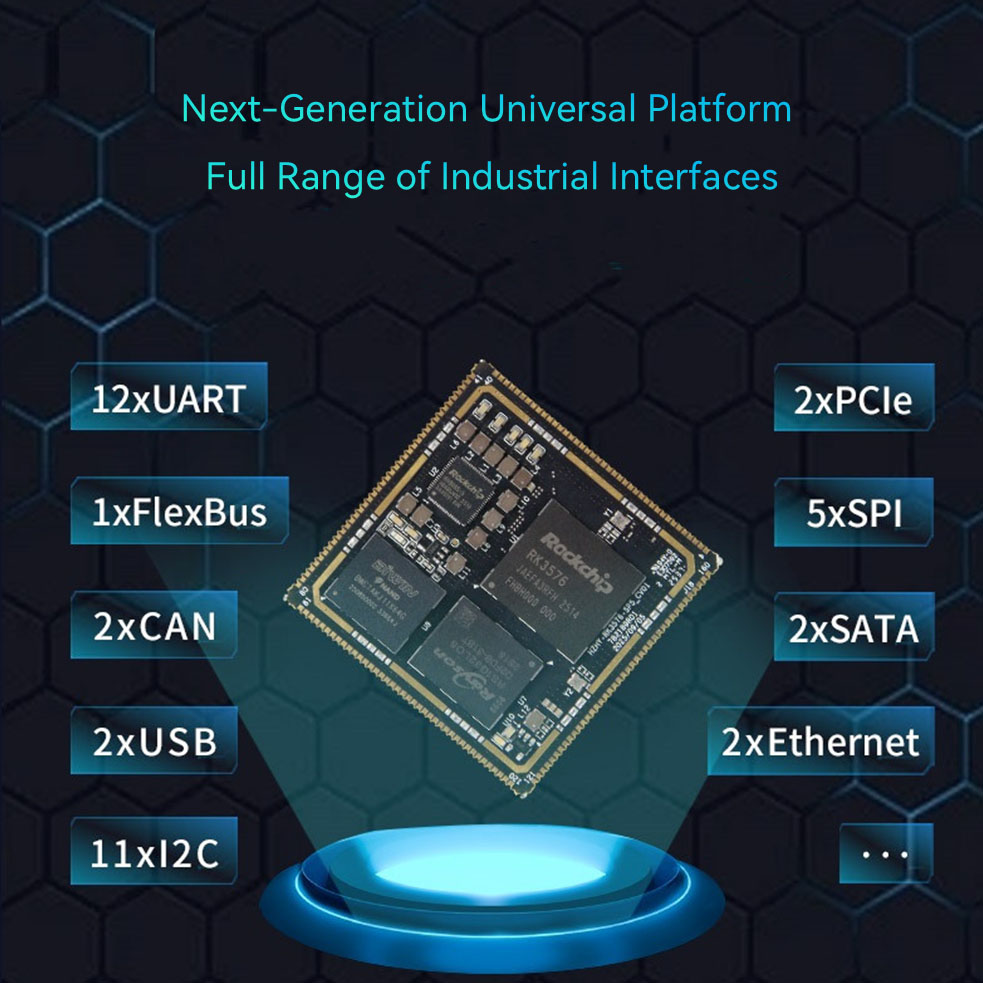

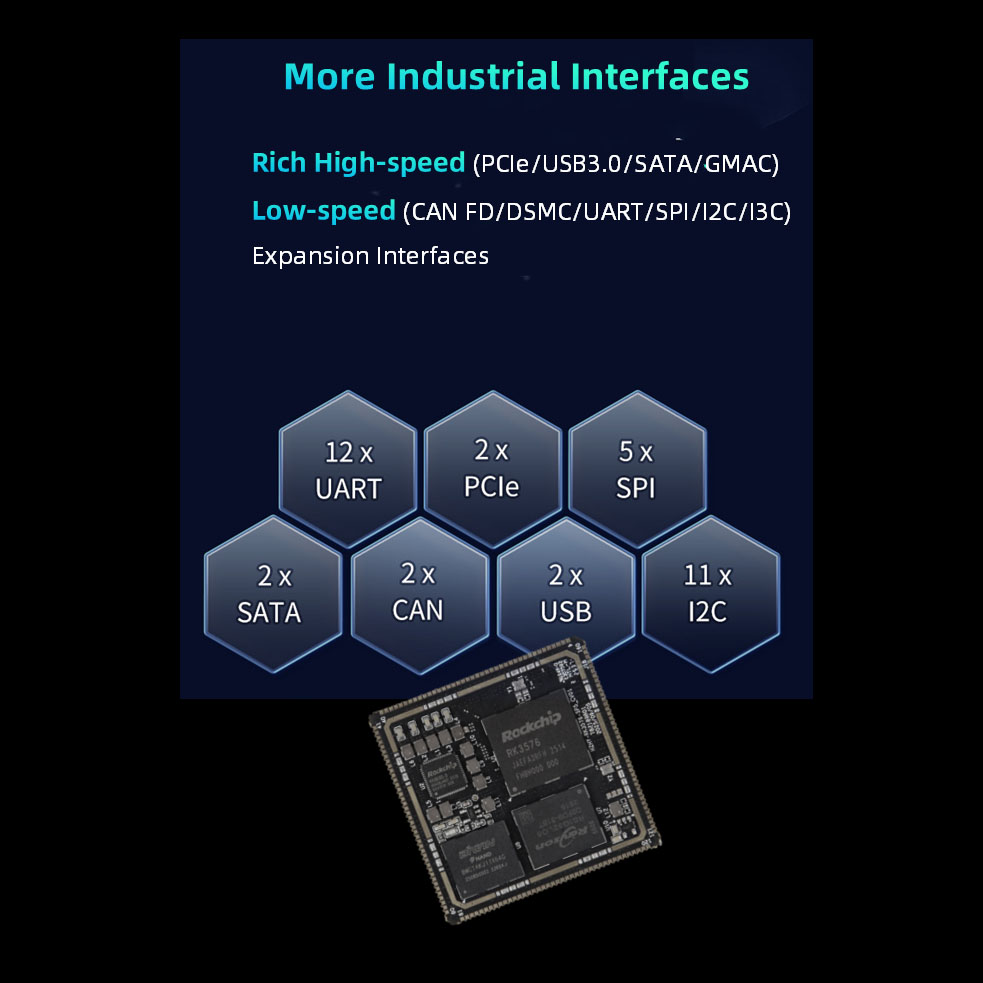

RK3576 SOM functionele parameters

● SDMMC (≤2 kanalen): Ondersteunt het SDI03.0-protocol en het MMCV4.51-protocol. 4-draads databusbreedte; ondersteunt de SDR104-modus, met een maximale snelheid van 200 MHz. Opmerking: Alleen SDMMC0 ondersteunt System Boot en is standaard ingesteld op de SD-kaartfunctie;

ondersteunt firmware-upgrade via SD-kaart wanneer EMMC/UFS leeg is, en ondersteunt ook firmware-upgrade van EMMC/UFS via SD-kaart na het opstarten van EMMC/UFS; SDMMC0 configureert VCCIO_SD_S0 naar 1,8V of 3,3V uitvoer volgens de perifere en feitelijke bedrijfsmodus; SDMMC1 is 3,3 V; sommige pinbronnen zijn gemultiplext.

● SARADC (≤7 kanalen): SARADC-resolutie is 12-bit, snelheid 1MS/s, ingangsspanningsbereik is 0~1,8V; Opmerking: SARADC_VINO_BOOT is bedoeld voor het instellen van de opstartvolgorde van SYSTEMBOOT en kan niet voor andere functies worden gebruikt; SARADC_VIN1 is standaard ingesteld als de bemonsteringspoort voor het invoeren van de sleutelwaarde en wordt gemultiplext als de knop Herstelmodus (niet wijzigbaar);

SARADC_VIN2 is de hardware-ID van het bord, niet uitgebracht; SARADC_VIN3 wordt gemultiplext voor audiodetectie;

SARADC_VIN4~7 kan direct worden gebruikt.

● USB (≤2 kanalen): Opmerking: USB2_OTG0 is de standaard firmwarebrandpoort voor RK3576. Zorg ervoor dat u deze interface in de toepassing reserveert; USB3 en USB2.0 OTG kunnen alleen tegelijkertijd als apparaat of HOST functioneren; het SS-signaal (5Gbps) van USB3 OTG0 wordt gemultiplext met DP1.4; het SS-signaal (5Gbps) van USB3 OTG1 wordt gemultiplext met PCIE1 of SATA1, en de USB-functie kan niet worden gebruikt wanneer deze is ingesteld op PCIE- of SATA-functie;

● SATA (≤2 kanalen): Ondersteunt de SATA PM-functie, elke poort kan 5 apparaten ondersteunen; ondersteunt SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; ondersteunt eSATA.

Opmerking: SATA0- en PCIe0-controllers zijn gemultiplext; SATA1- en PCIe1- of USB3_OTG1-controllers zijn gemultiplext;

● PCIe (≤2 kanalen): 2 PCIe 2.1-controllers, beide ondersteunen alleen de RC-modus;

Opmerking: PCIe0- en SATA0-controllers zijn gemultiplext; PCIe1- en SATA1- of USB3_OTG1-controllers zijn gemultiplext;

● MIPI DPHY CSI RX (≤2 kanalen): 2 MIPI DPHY CSI RX-poorten, die de MIPI-CSI-modus met 2/4 rijstroken ondersteunen;

Let op: Opsplitsen in 2-baans + 2-baansmodus wordt momenteel niet ondersteund; er kunnen maximaal 2 camera's worden aangesloten;

● MIPI DCPHY CSI RX (≤1 kanaal): 1 MIPI DCPHY CSI RX-poort, ondersteunt 1/2/4-lane MIPI-DPHY-modus of 0/1/2 Trio MIPI-CPHY-modus;

● Let op: Opsplitsen in 2-baans + 2-baansmodus wordt niet ondersteund; de TX en RX van de MIPI DCPHY Combo PHY kunnen alleen gelijktijdig worden geconfigureerd als DPHY TX- en DPHY RX-modi, of gelijktijdig als CPHY TX- en CPHY RX-modi. CIF (≤1 kanaal): 1 kanaal maximaal 16-bit DVP-interface, ondersteunt 8/10/12/16-bit;

Opmerking: 3,3 V-interface, sommige pinbronnen worden gedeeld;

● HDMI TX (≤1 kanaal): ondersteunt tot HDMI 2.1, maximale ondersteuning voor 4K bij 120 Hz, ondersteunt HDMI FRL-modus en is achterwaarts compatibel met HDMI TMDS-modus;

Opmerking: gedeeld met eDP-controller;

● eDP (≤1 kanaal): ondersteunt tot eDP 3.1, maximale ondersteuning voor 4K bij 60 Hz, ondersteunt 1/2/4 Lane-modi, ondersteunt geen Swap; Opmerking: gedeeld met eDP-controller;

● MIPI DCPHYCSI TX (≤1 kanaal): 1 MIPI DCPHYCSI RX-poort, ondersteunt 1/2/3/4 Lanes MIPI-DPHY-modus of 0/1/2 Trio MIPI-CPHY-modus;

● Let op: Ondersteunt geen splitsen in 2Lane+2Lane-modus; MIPI DCPHY Combo PHY's TX en RX kunnen alleen gelijktijdig worden geconfigureerd als DPHY TX, DPHY RX-modus, of gelijktijdig als CPHY TX, CPHY RX-modus.

● DP (≤1 kanaal): ondersteunt tot eDP 3.1, maximale ondersteuning voor 4K bij 120 Hz, ondersteunt 1/2/4 Lane-modi, ondersteunt Swap;

Opmerking: gedeeld met het SS-signaal van USB3 OTG0;

● LCD (≤1 kanaal): Ondersteunt 24-bits RGB-modus, maximale resolutie 1920x1080@60Hz; ondersteunt 16-bit BT1120-modus, maximale resolutie 1920x1080@60Hz; ondersteunt 8-bit BT656-modus, maximale resolutie 720x576@60Hz; Let op: Sommige pinbronnen worden gedeeld.

● EBC (≤1 kanaal): Ondersteunt 8-bit/16-bit uitvoer, maximaal 32 grijstinten, maximale resolutie 2560x1920@85Hz;

Let op: Sommige pinbronnen worden gedeeld.

● Audio (≤9 kanalen): 5 groepen SAI, ondersteunt master-slave-modus, 8 tot 32-bit breedte en bemonsteringsfrequenties tot 48 kHz; 2 PDM-groepen, mastermodus, ondersteunt 8-kanaals invoermogelijkheden, 16 tot 32-bit breedte en bemonsteringsfrequenties tot 192 kHz; 2 groepen SPDIFTX; 1 groep DSM PWMAudio;

Opmerking: Er zijn vier ASRC-modules (Asynchronous Sample Rate Converter) meegeleverd voor de conversie van de samplefrequentie van audiogegevens; 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld;

● Ethernet (≤2 kanalen): Ondersteunt 2 RGMII-interfaces met datatransmissiesnelheden van 10/100/1000 Mbps.

Opmerking: 3,3 V RGMII/RMII-interface, sommige pinbronnen worden gedeeld.

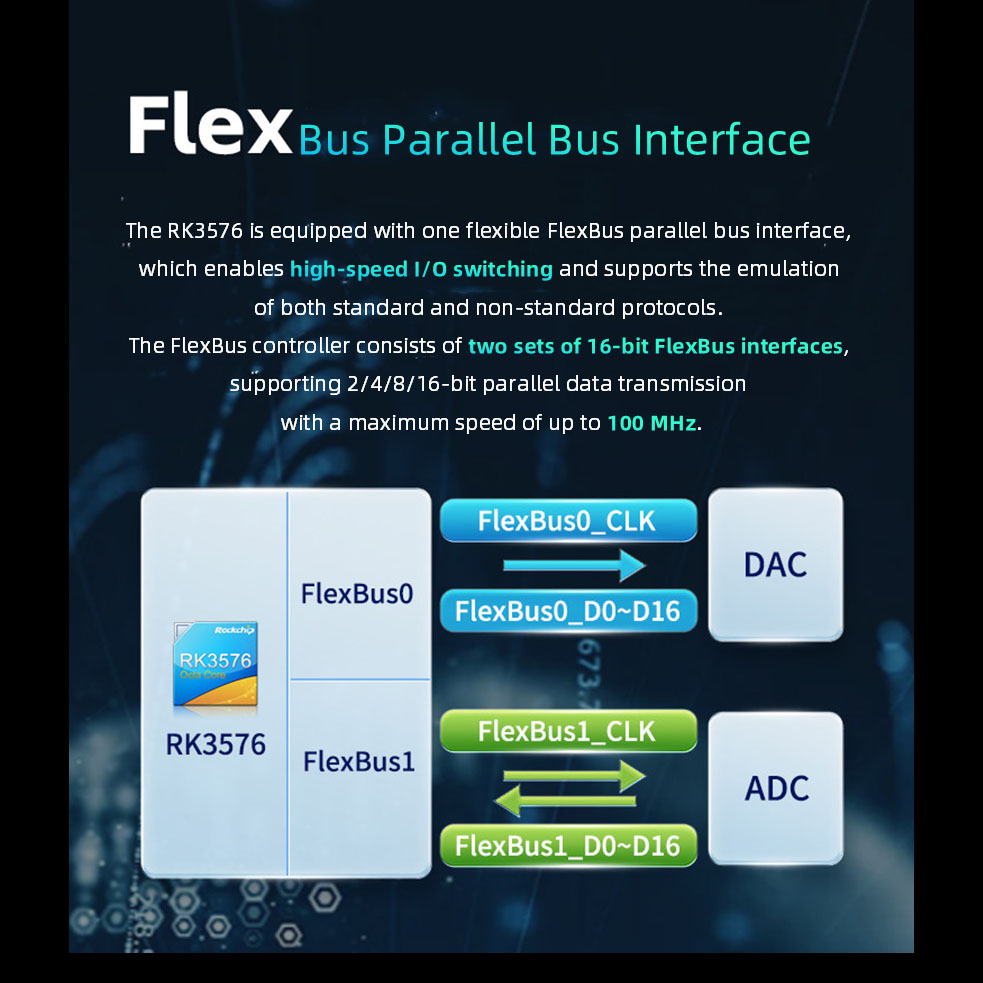

● FlexBus (≤1 kanaal): Ondersteunt één flexibele parallelle businterface: FlexBus-interface, die snelle I/O-schakelingen kan realiseren en enkele standaardprotocollen of onregelmatige protocollen kan emuleren. Een typisch toepassingsscenario is de combinatie van een snelle 16-bits ADC en een 16-bits DAC.

Opmerking: 3,3 V-interface, sommige pinbronnen worden gedeeld.

● DSMC (≤1 kanaal): seriële interface met dubbele datasnelheid. Wordt voornamelijk gebruikt in PSRAM-apparaatcommunicatie of perifere communicatie van LocalBus (zoals FPGA). Opmerking: 3,3 V-interface, sommige pinbronnen worden gedeeld.

● UART (≤12 kanalen): Maximaal ondersteunde baudsnelheid is 8Mbps.

Opmerking: 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld.

● I³C (≤2 kanalen): Ondersteunt 7-bits en 10-bits adresmodi, met een maximale snelheid tot 12,5 Mbit/s, compatibel met I²C-bus, met een maximale snelheid tot 400 Kbit/s. Opmerking: 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld.

● I²C (≤11 kanalen): Ondersteunt 7-bits en 10-bits adresmodi, met een maximale snelheid van maximaal 400 Kbit/s.

Opmerking: 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld. SPI (≤5 kanalen): Configureerbare master/slave-modus. Opmerking: 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld.

● CAN (≤2 kanalen): Ondersteunt CAN-FD; ondersteunt 1Mbps.

Opmerking: 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld.

● PWM (≤3 kanalen): 3 onafhankelijke PWM-controllers, die maximaal 16 PWM-kanalen ondersteunen, 32-bit timer/teller.

Opmerking: 1,8 V/3,3 V-interface, sommige pinbronnen worden gedeeld.

Opmerking: Sommige pinbronnen zijn gemultiplext. Raadpleeg de vergelijkingstabel voor pinfuncties voor meer informatie.

Neem contact met ons op voor monsters en meer informatie!

Servicevoordelen

Minimale bestelling: 1 eenheid | Ondersteunde bulkbestellingen | Gratis SDK | Gratis technische ondersteuning | Maatwerk geaccepteerd

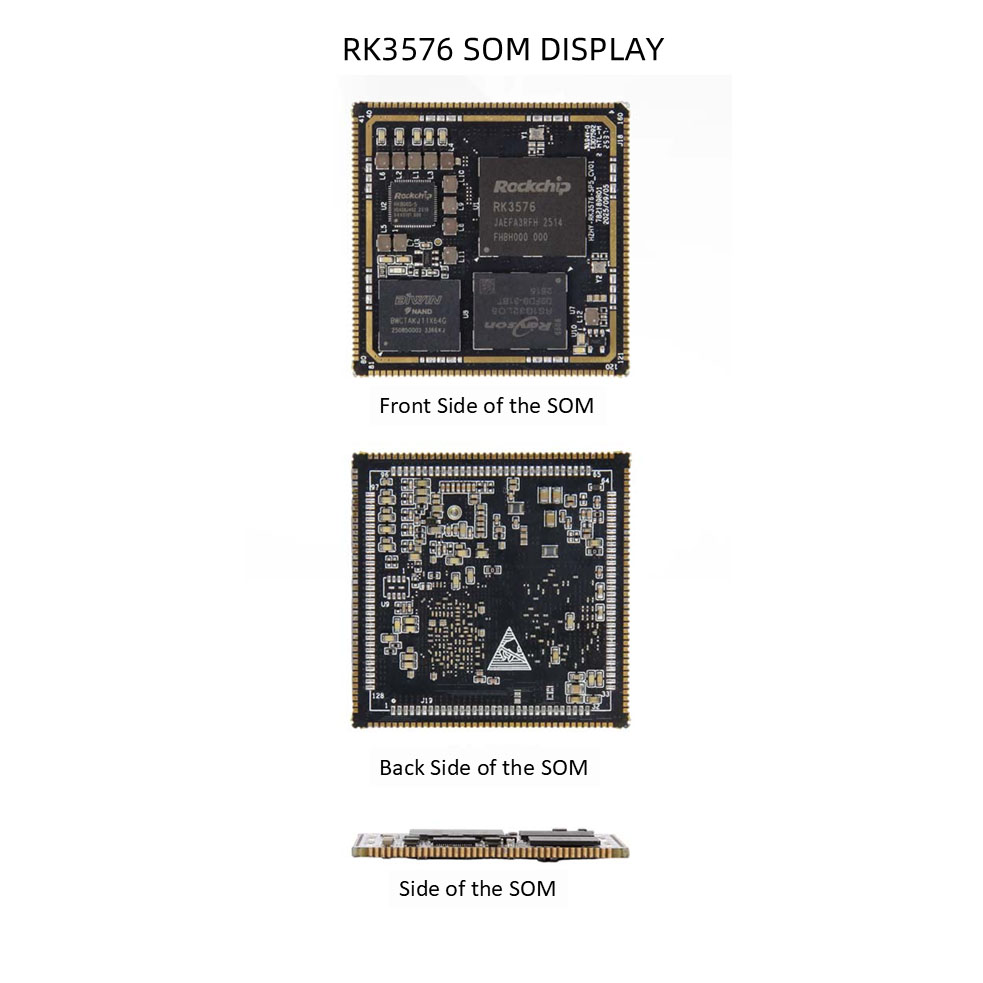

RK3576 SOM-details
