Rockchip RK3588 -bord

Rkk3588 functies

● 8nm geavanceerd proces, 8-core 64-bit architectuur, hoge prestaties, laag stroomverbruik

● ARM MALI-G610 MC4 GPU, Dedicated 2D Graphics Acceleration Module

● 6tops NPU, die verschillende AI -scenario's inschakelen

● 8k video -codering en decodering, 8K display -uitvoer

● Ingebouwde meerdere display-interfaces, ondersteunen multi-screen display

● Super beeldverwerkingsmogelijkheden, 48MP ISP, ondersteuning voor meerdere camera -ingangen

● Rijke high-speed interfaces (PCIe, Type-C, SATA, Gigabit Ethernet), gemakkelijk uit te breiden

● Android en Linux OS

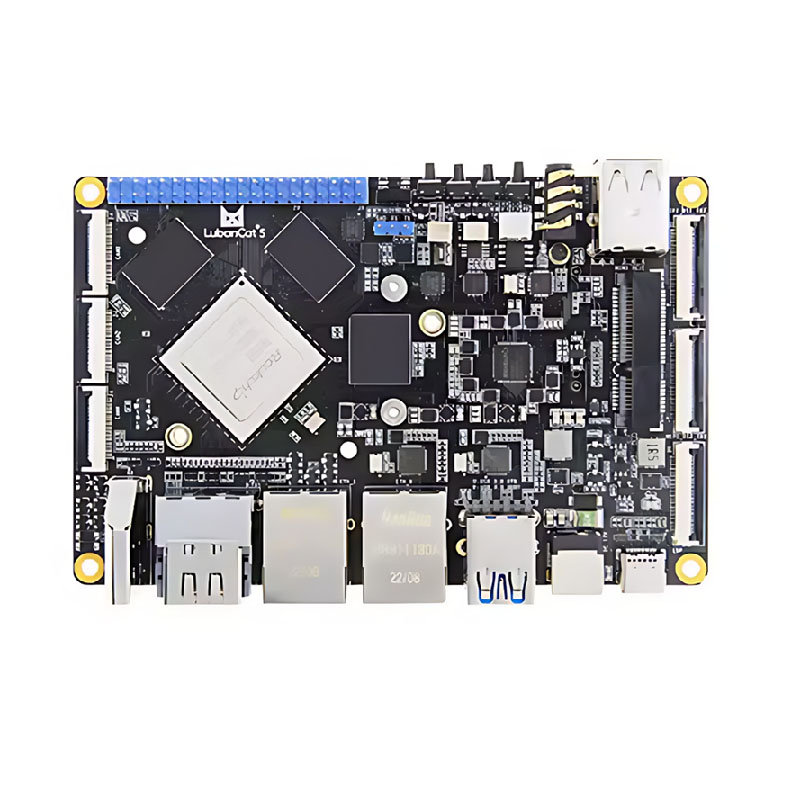

RK3588 BOARD INLEIDING

1. TP-5 RK3588 Computer voor één bord is een krachtig ontwikkelingsbord dat kan worden gebruikt als een krachtige computer met één bord en ingebed moederbord voor display, besturing, netwerkverzending, bestandsopslag, edge computing en andere scenario's.

2. Gebruik Rockchip RK3588 als hoofdchip, met behulp van 8nm geavanceerde procestechnologie, met de hoogste hoofdfrequentie tot 2,4 GHz, het integreren van quad-core 64-bit cortex-A76-A76 en quad-core 64-bit cortex-A55 voor een totaal van acht-core processors en arm mali- G610 mc4gpu-ondersteuning 8K-video-codeer en decodering en 8K-display output. Het heeft super beeldverwerkingsmogelijkheden, ondersteunt multi-camera-input, ondersteunt multi-screen differentiaal display en heeft een ingebouwde onafhankelijke NPU om verschillende AI-scenario's te empoweren.

3. Biedt een verscheidenheid aan geheugen- en opslagcombinaties om uit te kiezen, evenwichtige hardwareconfiguratie en breed applicatiebereik.

4. De ingebouwde onafhankelijke NPU heeft een rekenkracht van maximaal 6TOP's, waardoor verschillende AI-scenario's mogelijk zijn.

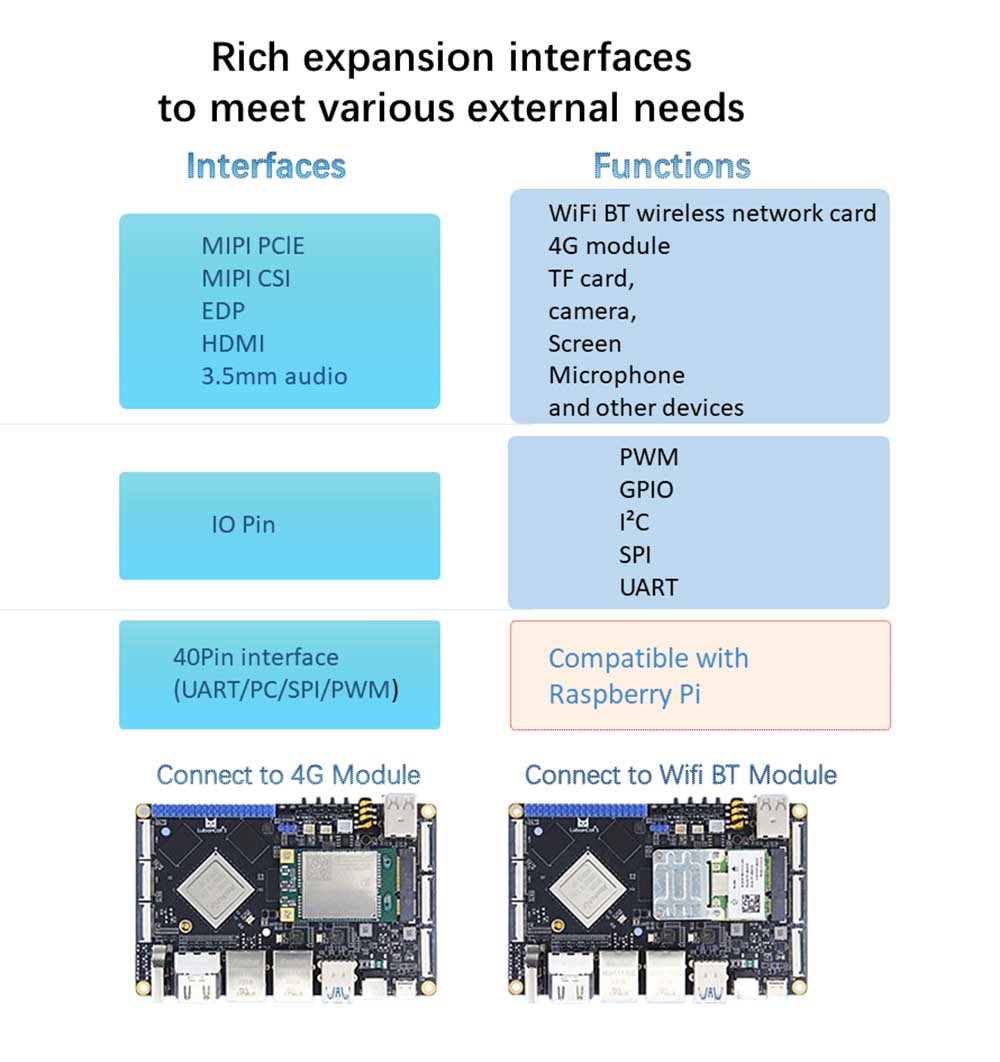

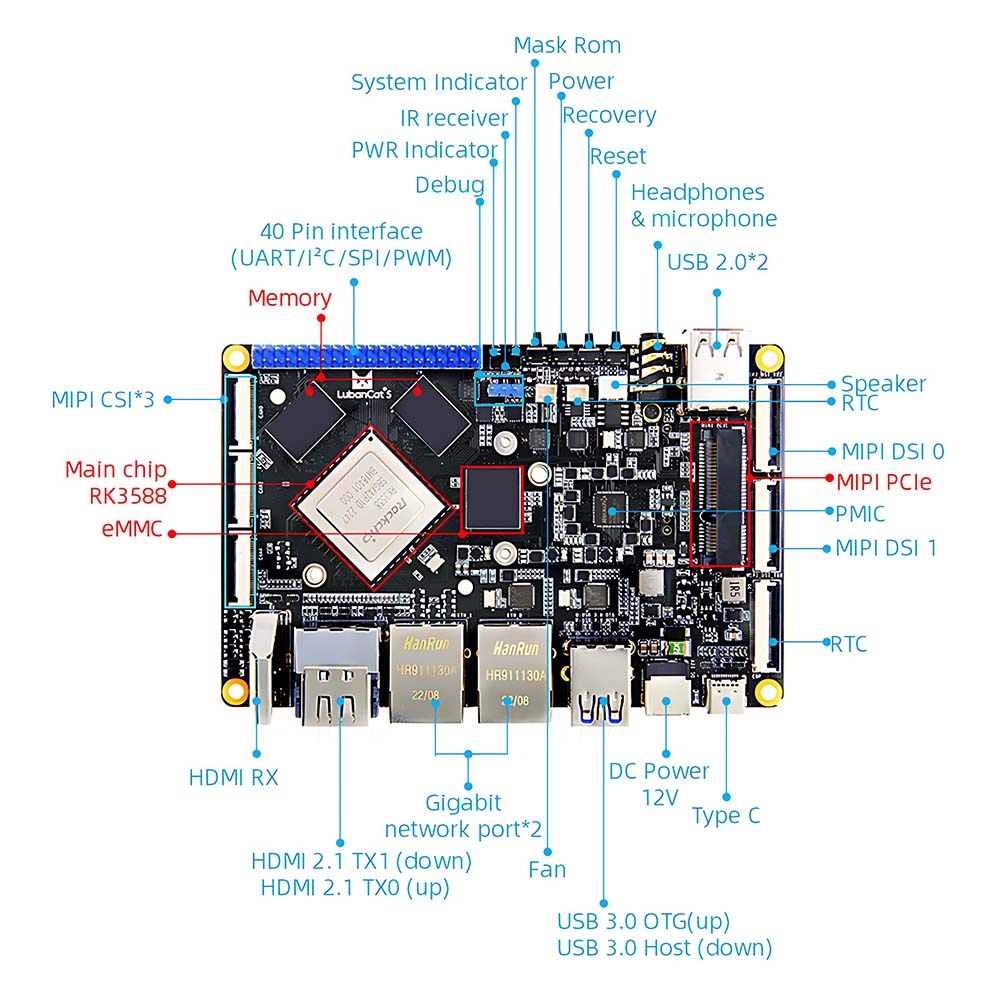

5. Hoge integratie, met rijke expansie -interfaces, uitgerust met Gigabit Ethernet -poort, USB3.0, USB2.0, Minipcle, Minihdmi, MIPI -scherminterface en MIPI -camera -interface, audio -interface, infraroodreceptie, TF -kaarthouder, enz. Opgezet, Lead 40pin Unused Pins, compatibel met Raspberry PI -interface.

RK3588 -bordparameters

● Stroominterface: 12V@2A DC -ingang, DC5.5*2.1 -interface

● Hoofdchip: RK3588 (quad-core A76+quad-core A55, Mali-G610, 6T computervermogen)

● Geheugen: 4/8/16 GB, LPDDR4X (andere opslagvereisten kunnen worden aangepast)

● Opslag: 0/32/64/128 GB, EMMC (andere opslagvereisten kunnen worden aangepast)

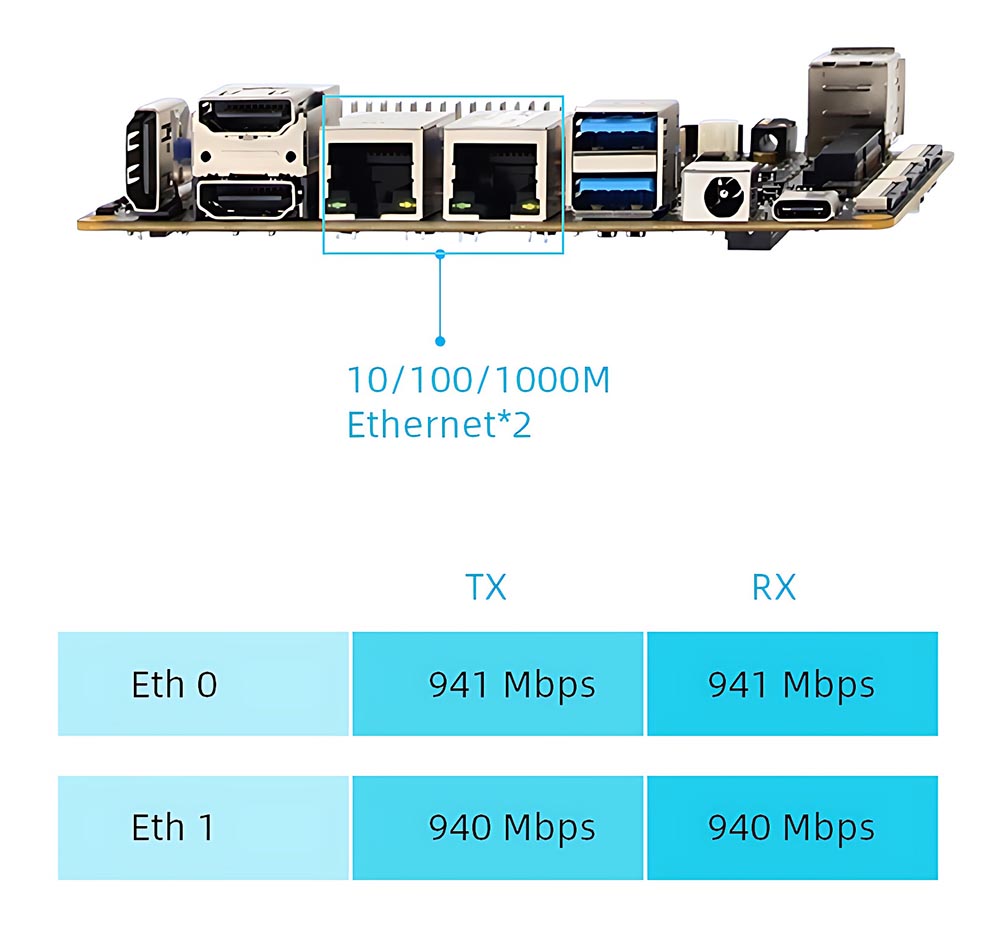

● Ethernet: Gigabit Network Port*2, ondersteunt 10/100/1000 Mbps Data Transmission Rate

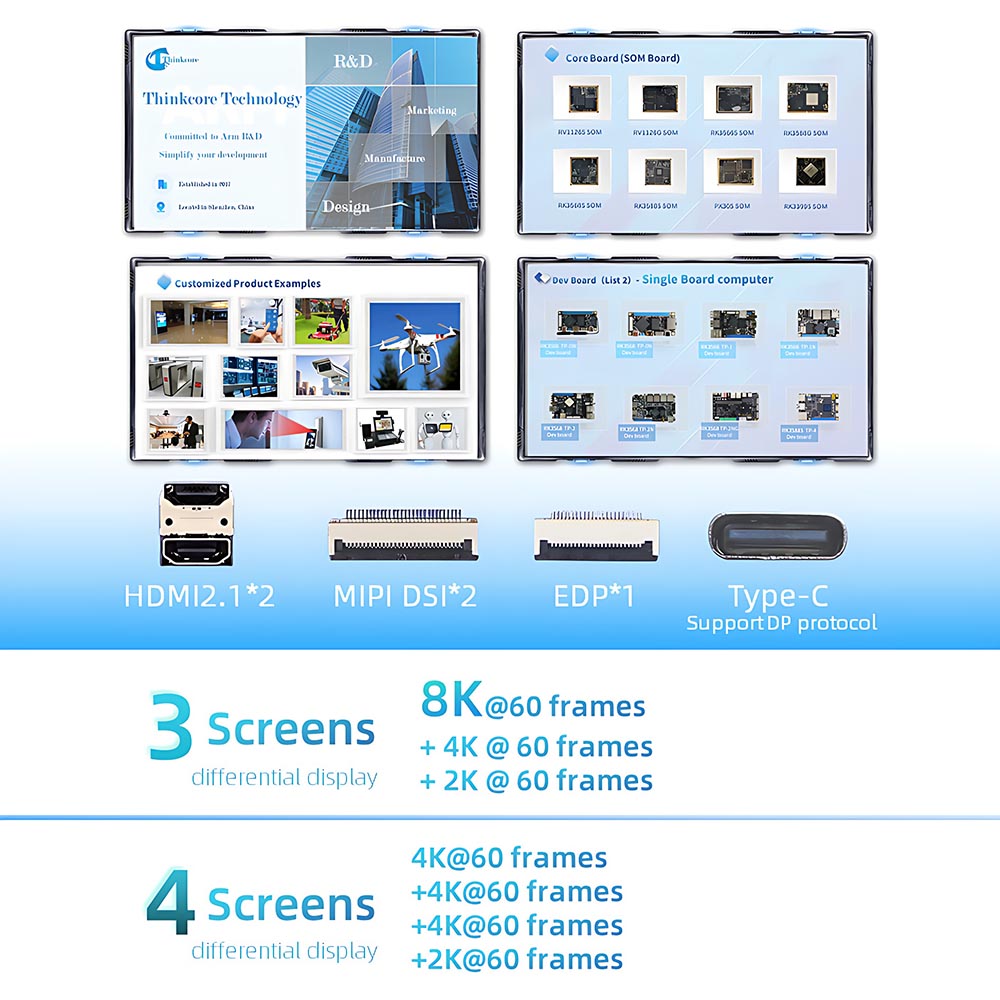

● HDMI: HDMI2.0 Input*1, tot 3840x2160@60fps; HDMI2.1 Uitgang*2, ondersteunt multi-screen display met andere schermen, maximale resolutie 7680x4320@60Hz (8K Resolutie)

● EDP: EDP-scherminterface*1, ondersteunt multi-screen display met andere schermen, de hoogste resolutie is 3840x2160@60Hz

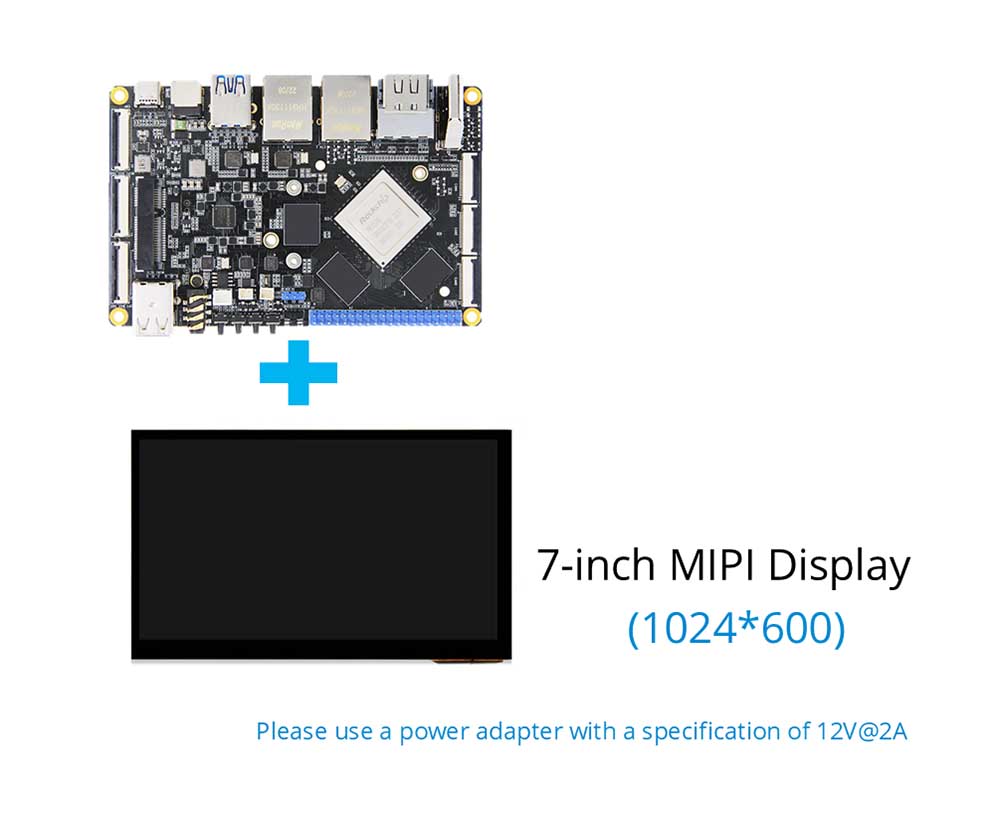

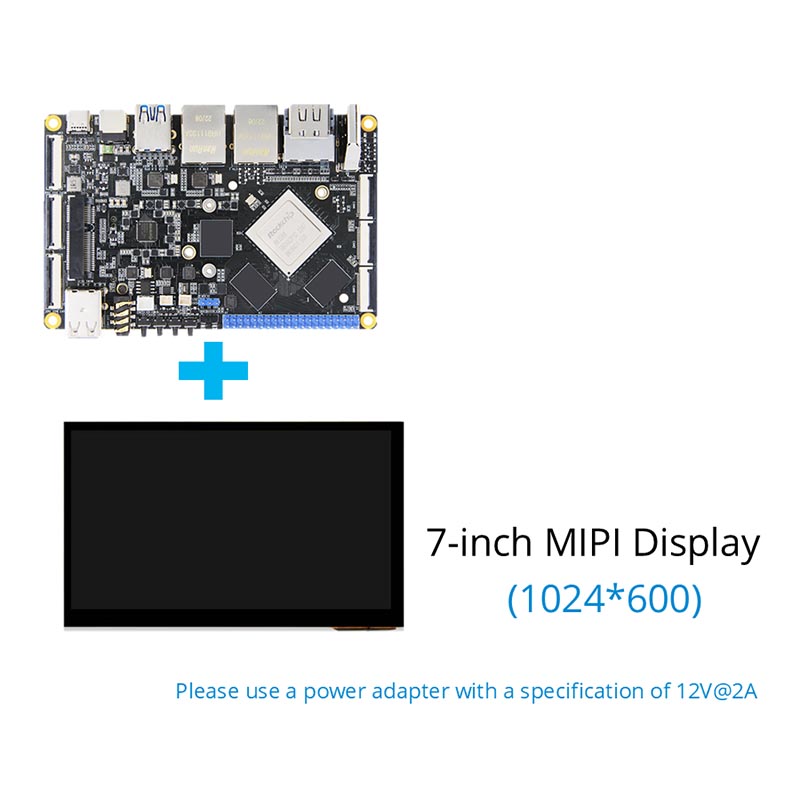

● MIPI DSI: MIPI-scherminterface*2, ondersteunt multi-screen differentiaal display met andere schermen: de maximale resolutie in enkele MIPI-modus is 1920*1080@60Hz

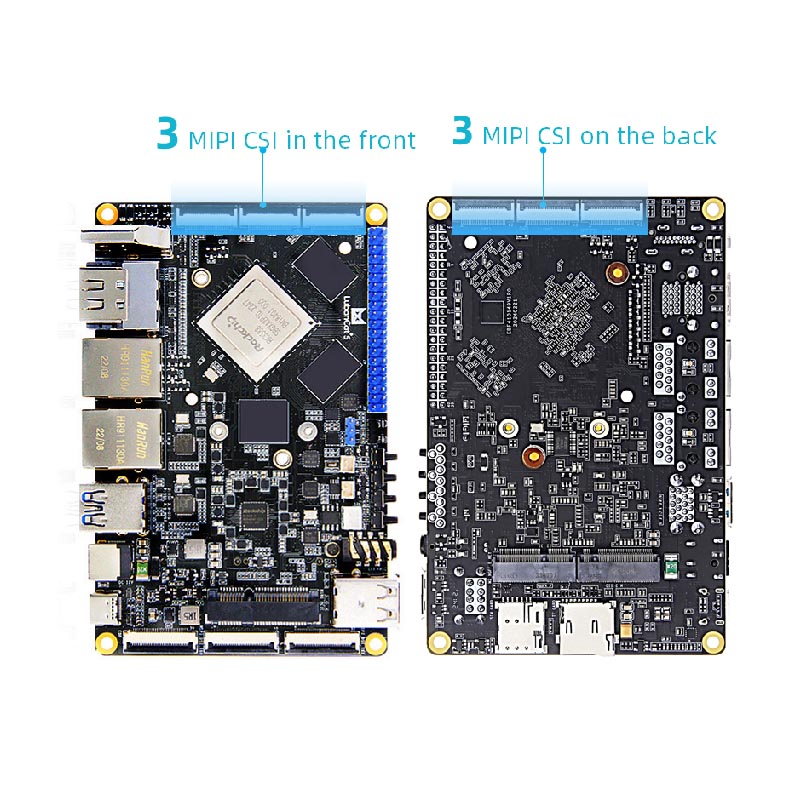

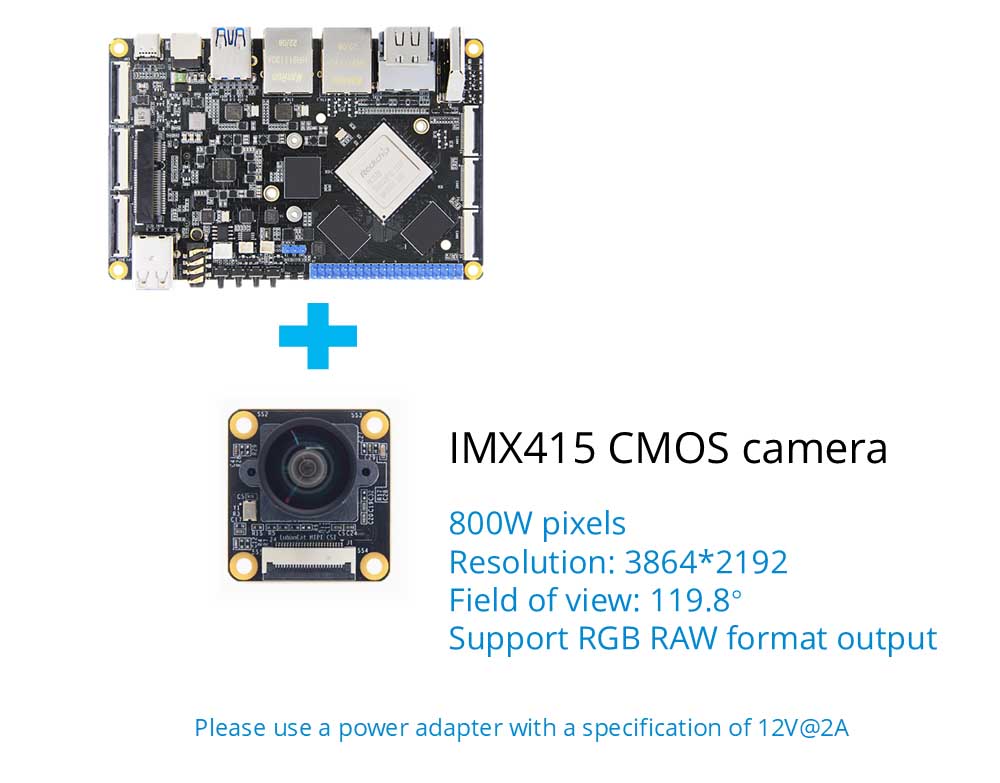

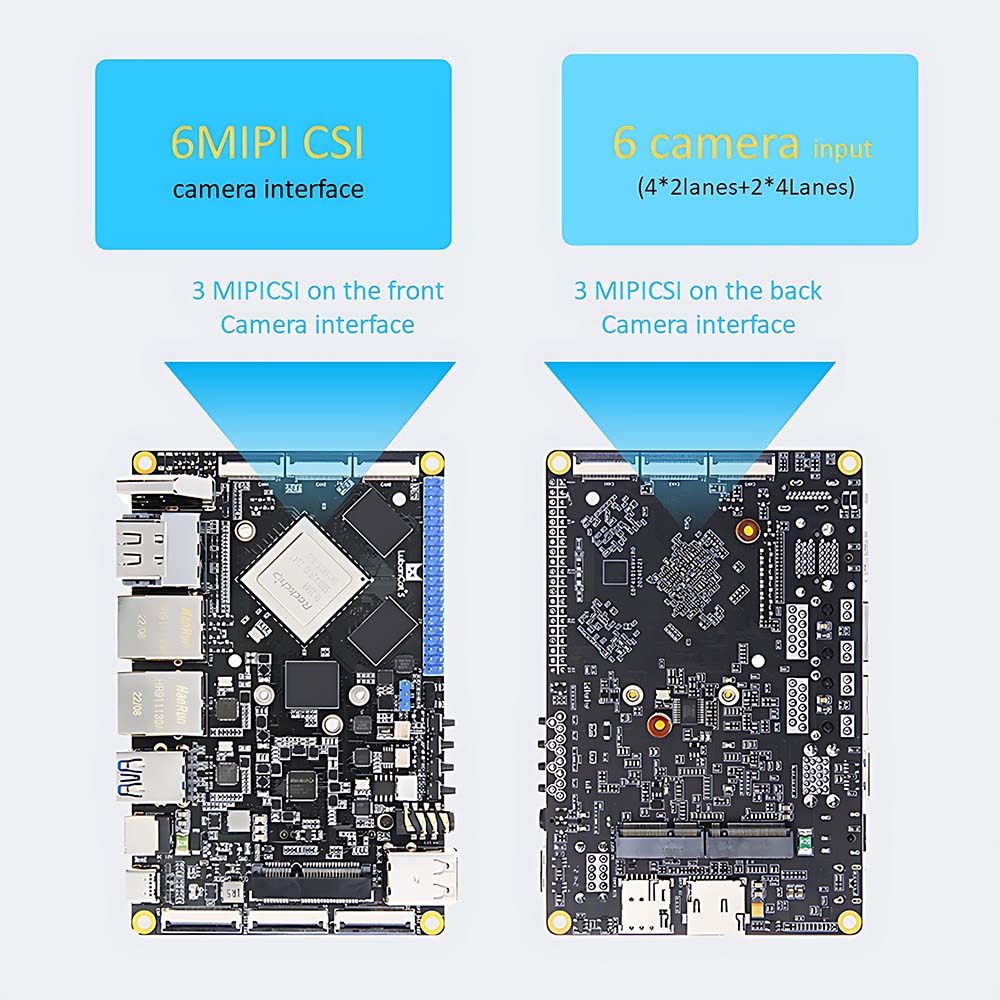

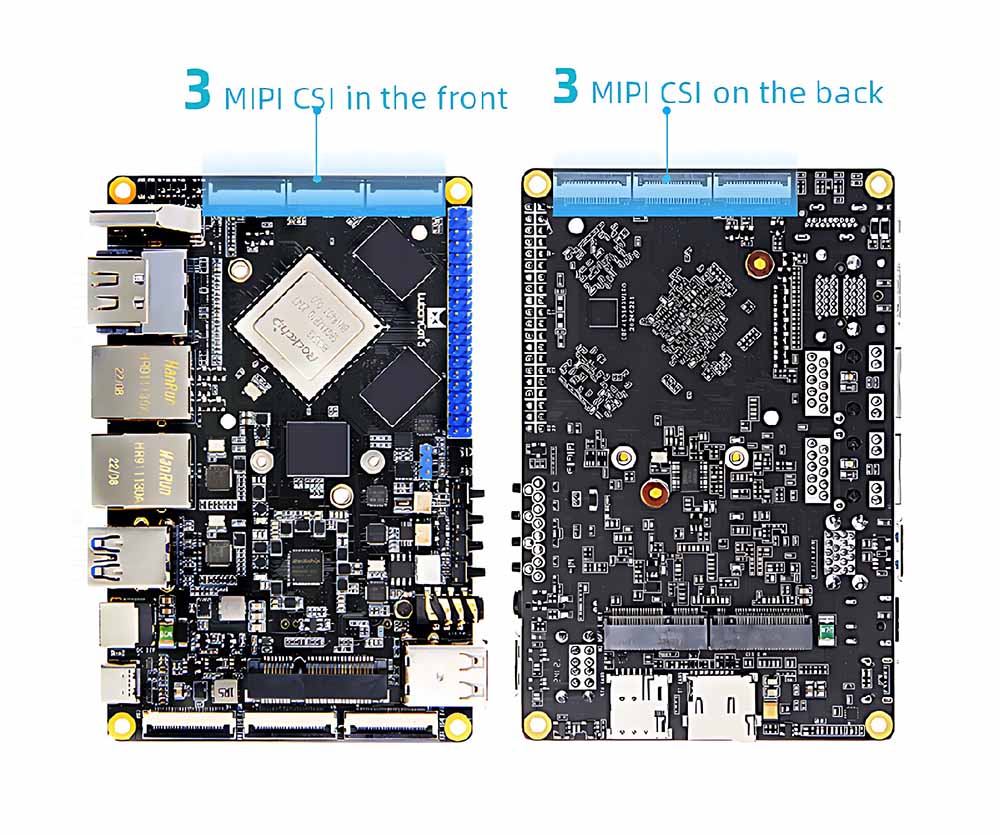

● MIPI CSI: MIPI -camera -interface*6 (vooraan*3, rug*3)

● USB2.0: USB-HOSTTYPE-A-interface*1; USB-OTGType-A-interface*1

● USB3.0: USB-HOSTTYPE-A-interface*2; USB-OTGTYPE-C-interface*1, kan worden gebruikt voor het verbranden van firmware, ondersteunt DP1.4-protocol

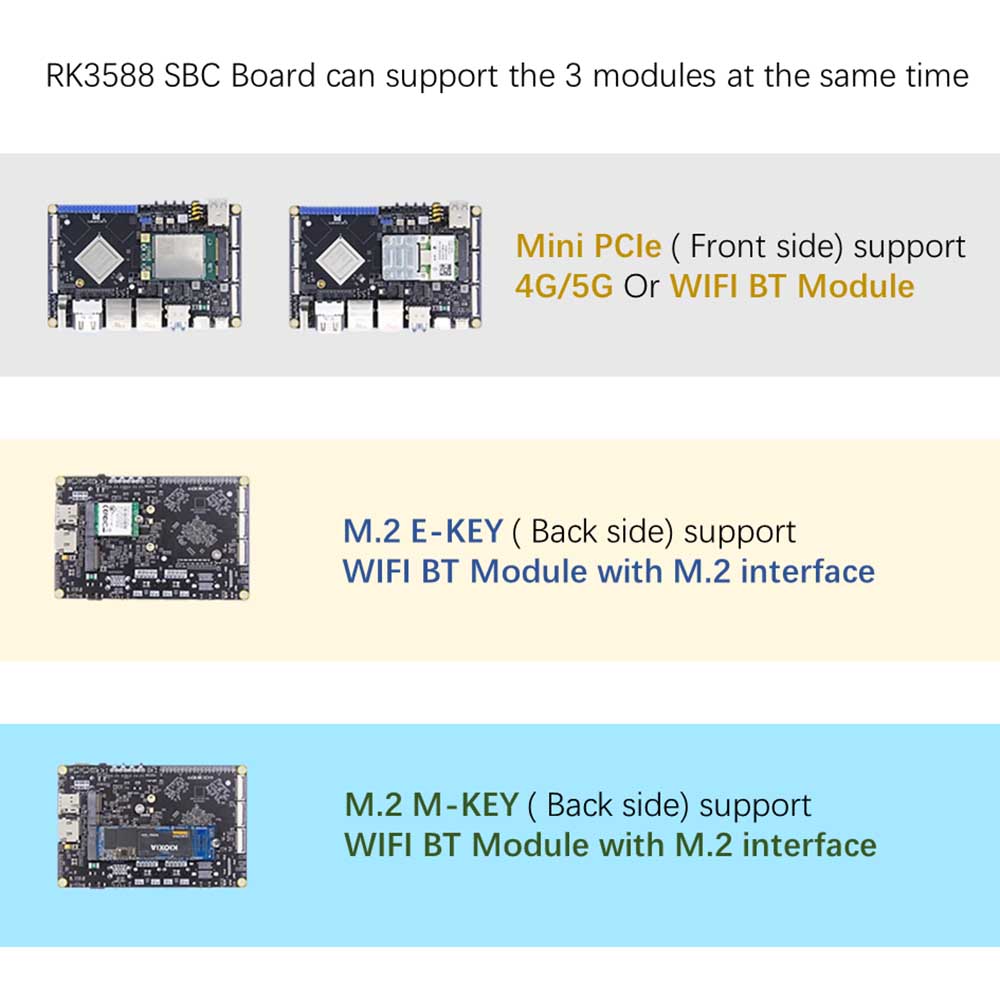

● PCLE-interface: mini-pcle-interface, kan worden gebruikt met wifi-netwerkkaarten met volledige hoogte of halfhoogte, 4G-modules of andere mini-pcle-interfacemodules

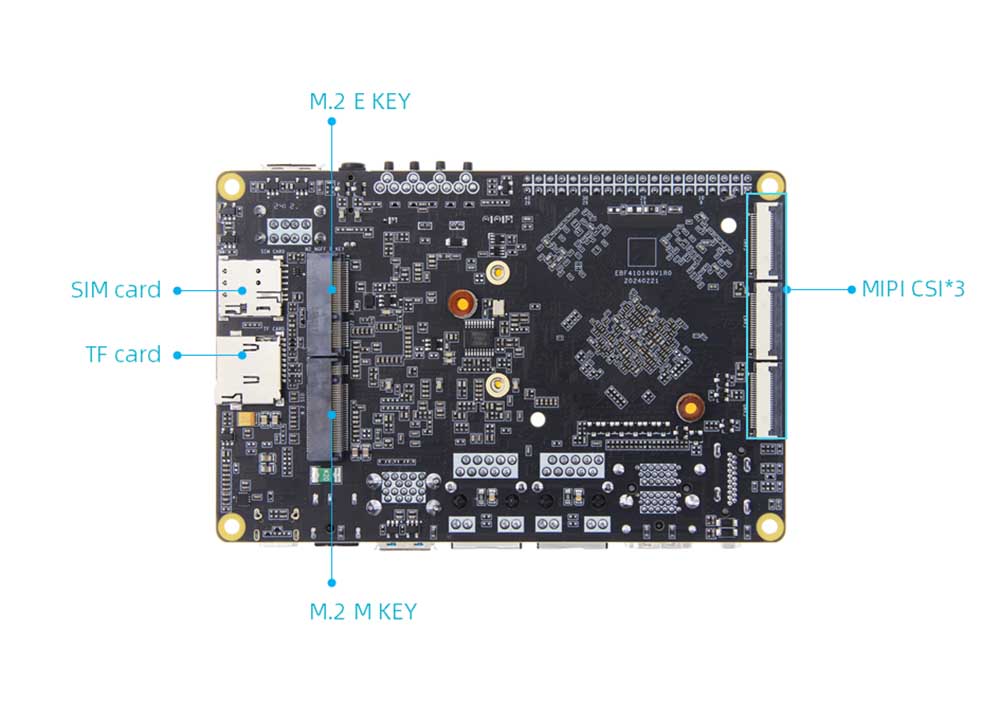

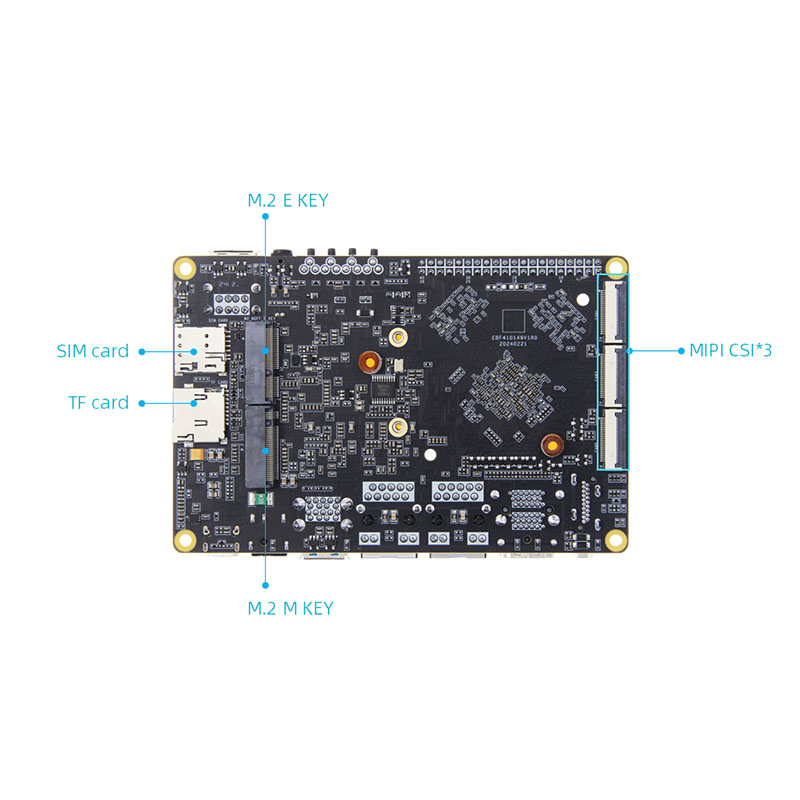

● M.2 Interface: M.2EKey-interface*1, ondersteunt M.2 e-key draadloze netwerkkaartmodule; M.2 M sleutelinterface*1, ondersteunt M.2 M-Key PCLE3.0*4LANES Specificatie 2280 HARDE ADVANGEN

● SIM+TF -kaarthouder: SIM -kaarthouder*1, Micro SD (TF) kaarthouder*1, ondersteunt TF -kaart om het systeem te starten, ondersteunt tot 512 GB, SIM -kaartfunctie moet worden gebruikt met 4G -module

● 40PIN -interface: compatibel met Raspberry Pi 40pin -interface, ondersteunt PWM/GPIO/PC/SPI/UART -functies

● Debug seriële poort: standaardparameter 1500000-8-N-1

● Audio: aan boord microfoon microfoon*1; SPK luidsprekerinterface*1. Kan worden aangesloten op 1W -stroomluidsprekers; Hoofdtelefoonuitgang + microfooningang 2-in-1 interface*1

● Knoppen: aan / uit -knop*1; maskrom -knop*1; herstelknop*1; reset knop*1

● LED: stroomindicatorlicht*1; Systeemindicatorlicht*1

● Infraroodontvanger: ondersteunt infrarood afstandsbedieningsfunctie

● RTC: RTC-chip met lage vermogens aan boord + RTC Power Socket*1

● Fan -interface: ondersteunt de installatie van 5V- of 12V -fans om te koelen
