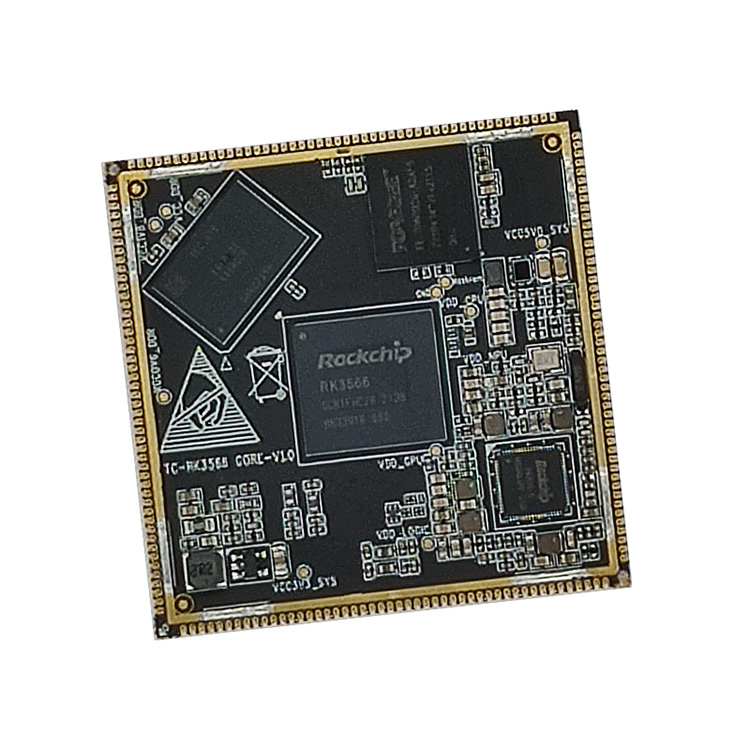

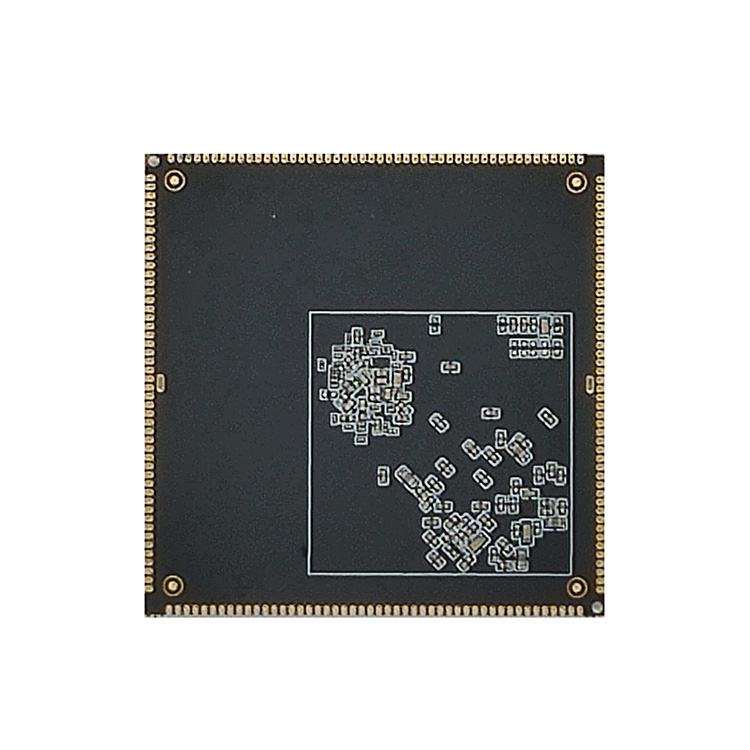

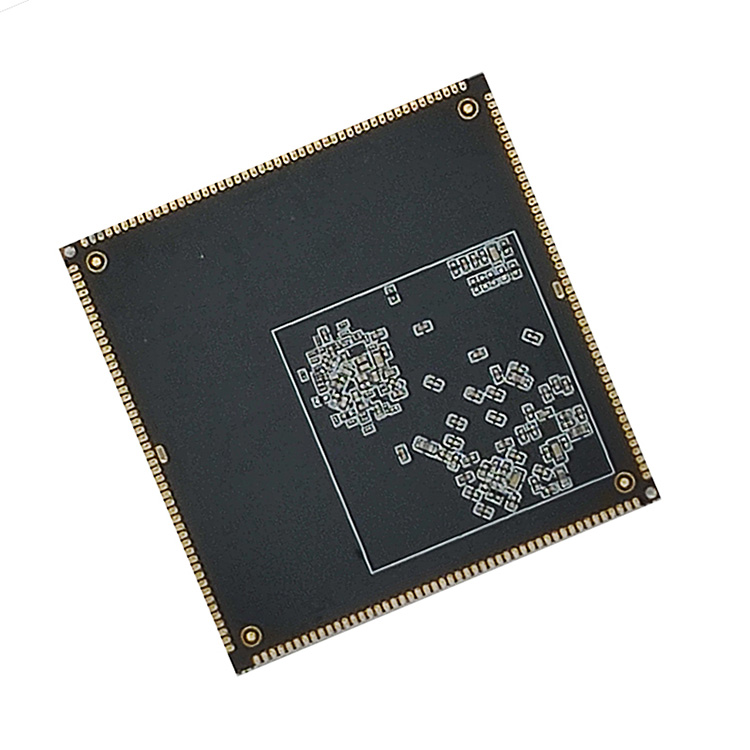

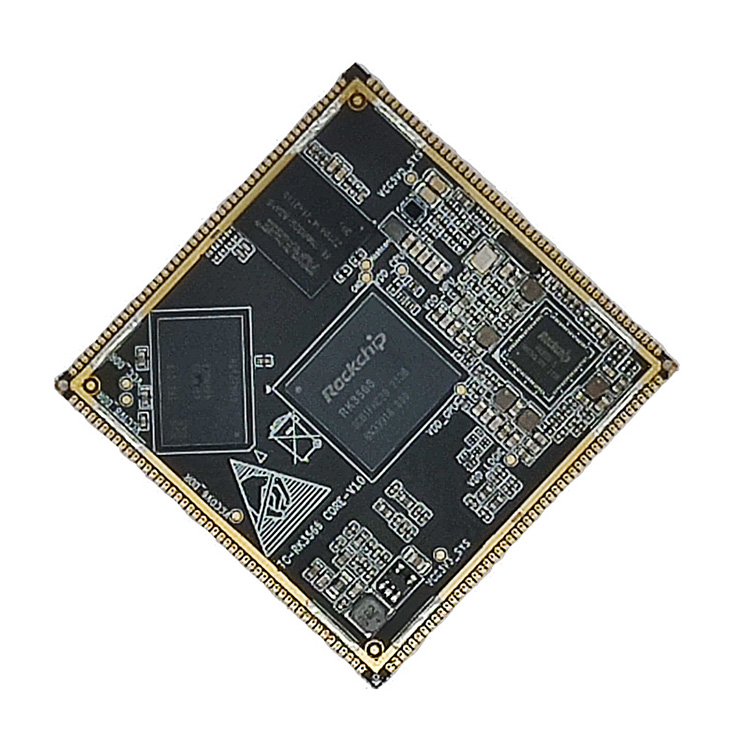

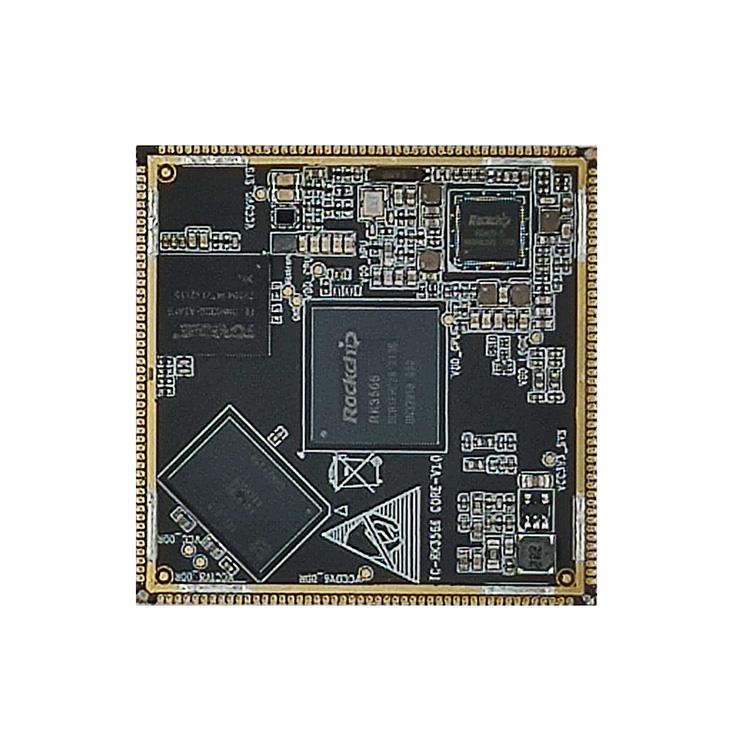

TC-RK3566 SOM

TC-RK3566 SOM

TC-RK3566 Stempelgatsysteem op module is uitgerust met Rockchip Quad coretex-A55-processor RK3566. Het is geschikt voor scenario's zoals slimme NVR, cloudterminal, IoT-gateway, industriële besturing, edge computing, tourniquetpoort, NAS en voertuigbesturing.
Een complete SDK, ontwikkelingsdocumenten, voorbeelden, technologiedocumenten, tutorials en andere bronnen worden geleverd aan de gebruikers om verdere aanpassingen te maken.
RK3566, de quad-core 64-bits Cortex-A55-processor, met 22nm lithografieproces, heeft een frequentie tot 2,0 GHz en levert efficiënte en stabiele prestaties voor gegevensverwerking van back-endapparatuur.
Er zijn verschillende opslagmogelijkheden, waardoor klanten het onderzoek en de productie van producten snel kunnen implementeren. Het ondersteunt tot 8 GB RAM, met een breedte tot 32 bits en een frequentie tot 1600 MHz.
TC-RK3566 SOM ondersteunt all-data-link ECC, waardoor gegevens veiliger en betrouwbaarder worden en wordt voldaan aan de vereisten voor het uitvoeren van producten met een groot geheugen. Het is geïntegreerd met dual-core GPU, krachtige VPU en zeer efficiënte NPU. De GPU ondersteunt OpenGL ES3.2/2.0/1.1, Vulkan1.1. De VPU kan 4K 60fps H.265/H.264/VP9-videodecodering en 1080P 100fps H.265/H.264-videocodering bereiken. De NPU ondersteunt het schakelen met één klik van reguliere frameworks zoals Caffe/TensorFlow.
Met MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP-video-interfaces kan het maximaal drie schermuitvoer met verschillende weergaven ondersteunen. De ingebouwde 8M ISP ondersteunt dubbele camera's en HDR. Video-invoerinterface kan worden aangesloten op een externe camera of meerdere camera's.
TC-RK3566 SOM is uitgerust met dubbele adaptieve RJ45 Gigabit Ethernet-poorten, waardoor interne en externe netwerkgegevens kunnen worden geopend en verzonden, waardoor de netwerktransmissie-efficiëntie wordt verbeterd, WiFi 6 (802.11ax) draadloze netwerkcommunicatie wordt ondersteund, met hoge snelheidstransmissie, vermindering pakketverliessnelheid en hertransmissiesnelheid kenmerken, verminderen effectiever datacongestie en laten meer apparaten verbinding maken met het netwerk, zodat de transmissie stabieler en veiliger is; Ook via de externe module kan 5G/4G worden uitgebreid, zodat de productcommunicatie een hogere snelheid, grotere capaciteit en lagere vertraging heeft.
Het TC-RK3566-platform ondersteunt de besturingssystemen Android 11.0, Linux Buildroot, Ubuntu en Debian.
Het systeem werkt stabiel en betrouwbaar en biedt een veilige en stabiele systeemomgeving voor productonderzoek en -productie. SDK open source is bevorderlijk voor onafhankelijke ontwikkeling door klanten.
TC-RK3566 SOM leidt tot 192-pins, gecombineerd met het onderste bord kan een compleet high-performance moederbord voor industrietoepassingen vormen, een uitgebreidere interface, kan direct worden toegepast op een verscheidenheid aan intelligente producten, waardoor de productlanding wordt versneld.

TC-RK3566 stempelgat SOM-functiesï¼

â« Rockchip 64-bits processor A55-processor RK3566, die dual-core GPU, krachtige VPU en zeer efficiënte NPU integreert.

â« Het ondersteunt tot 8GB LPDDR4 RAMï¼128GB eMMC-opslag. Standaardcombinatie is 2GB 8GB en 4GB 32GB.

â« Grootte: 53 mm * 53 mm ï¼

â« In de vorm van een stempel, tot 192 pinnen, rijke interfaces.

â« Android11.0ï¼Linux Buildroot, Ubuntu en Debian worden ondersteund. SDK is geopend.
