TC-RK3566 Stamp Hole-ontwikkelingsbord

TC-RK3566 Stamp Hole-ontwikkelingsbord

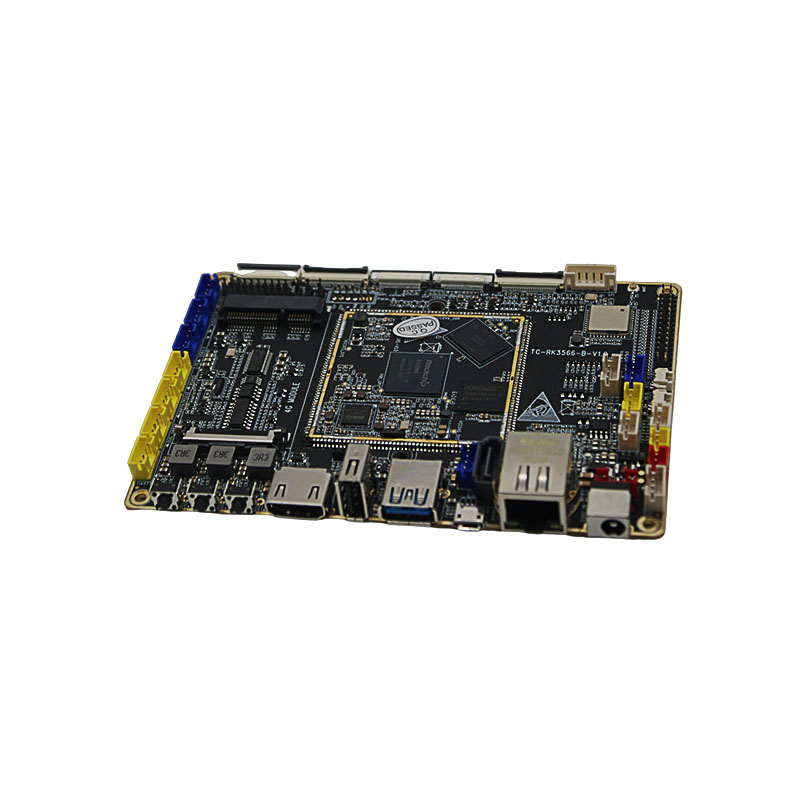

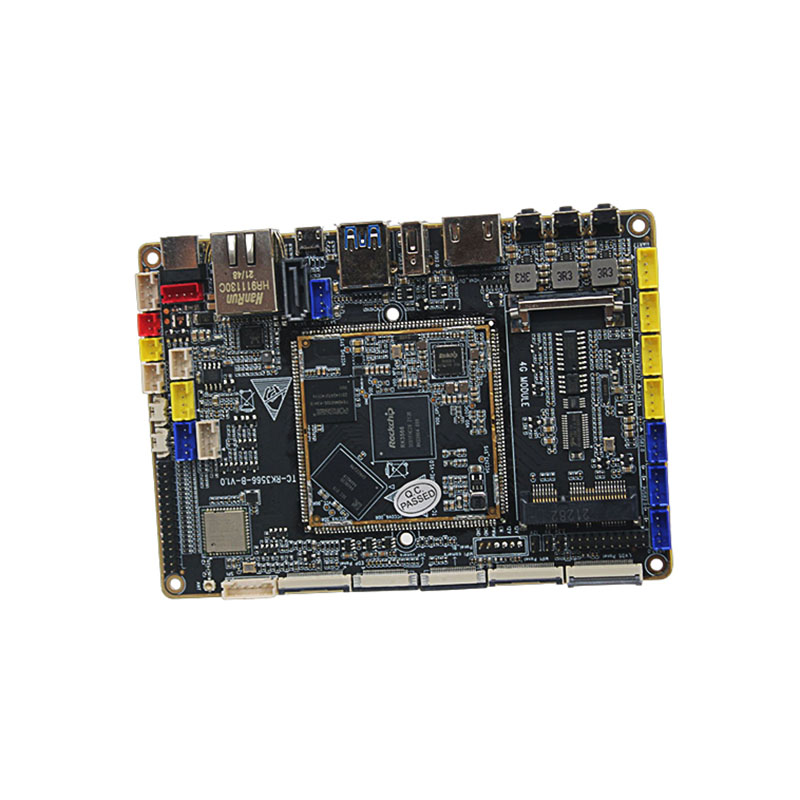

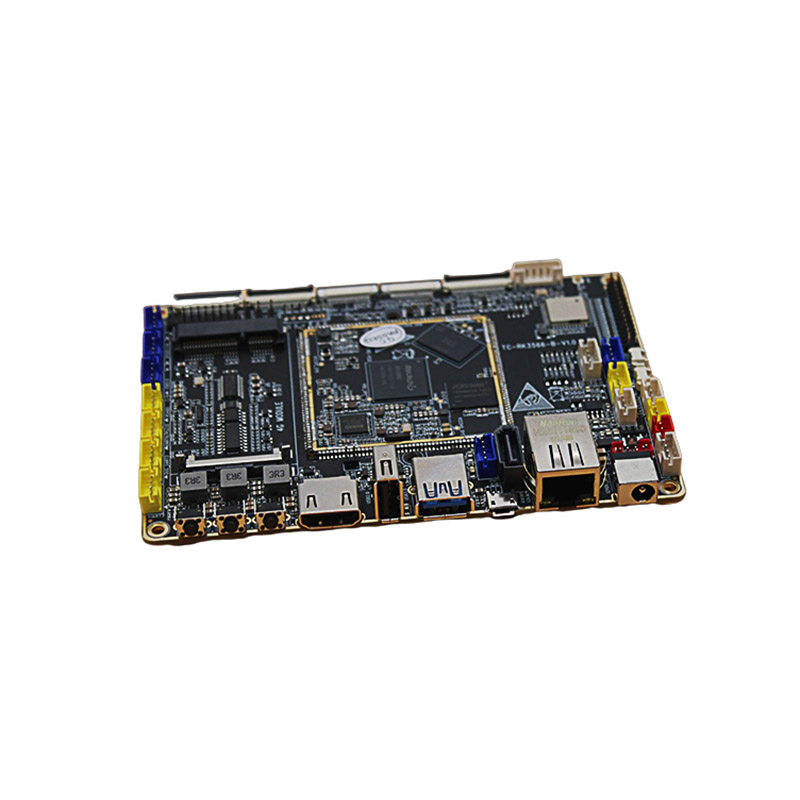

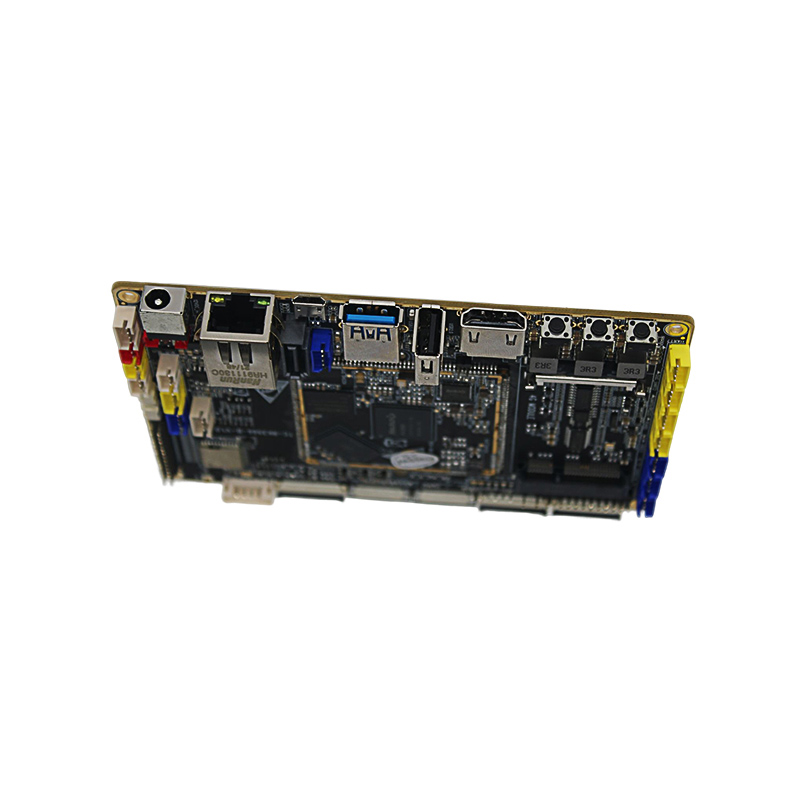

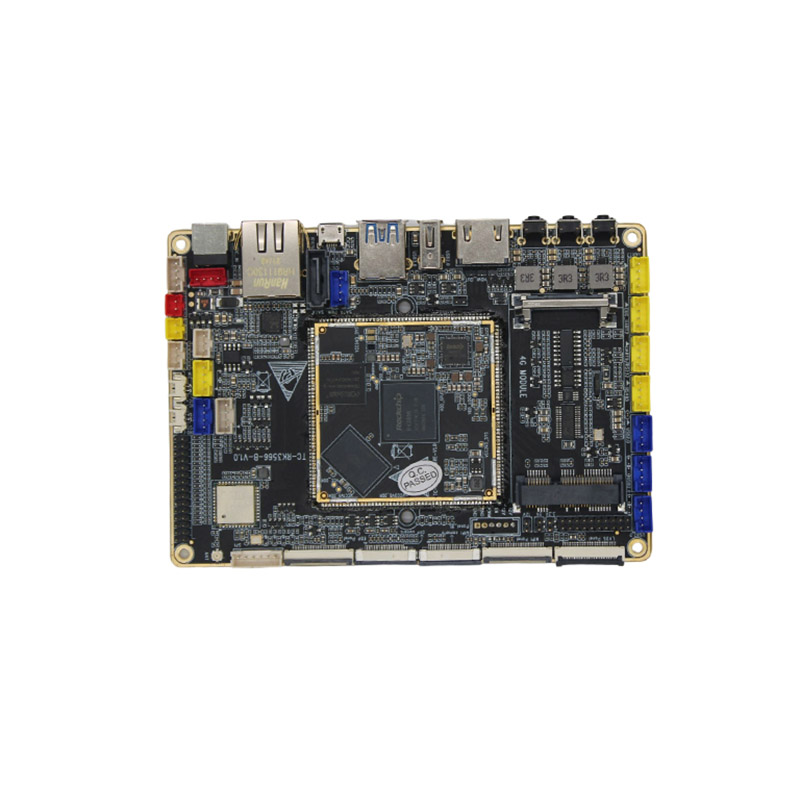

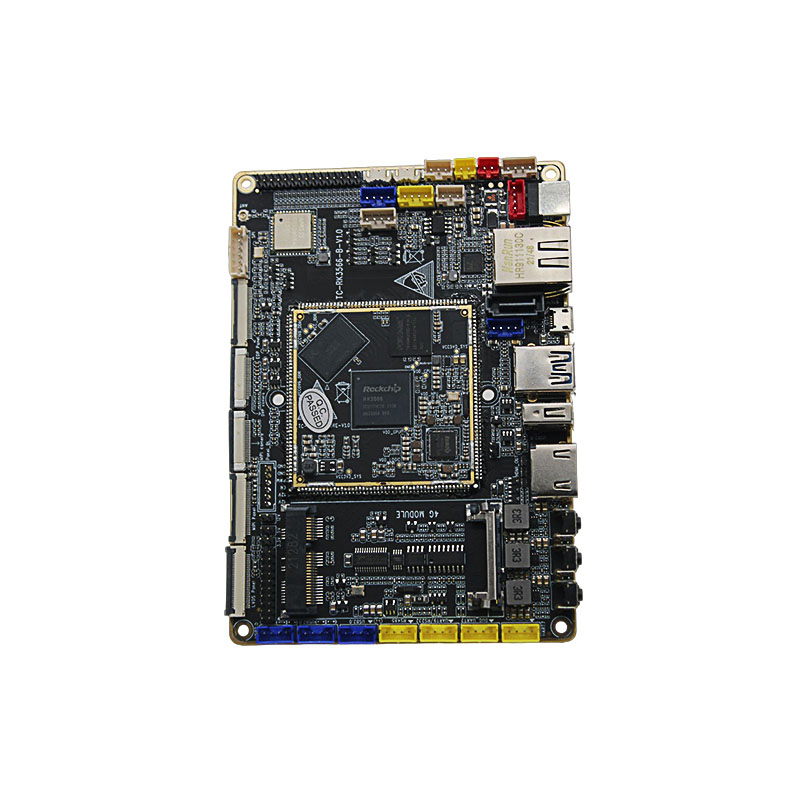

TC-RK3566 Stamp Hole Development board is een development board voor Internet of Things-toepassingen. Het maakt gebruik van een A55-architectuurprocessor, G52 grafische processor, ondersteunt weergave op twee schermen, gebruikt een nieuwe onafhankelijke JPEG-decoderingsprocessor, verwerkt efficiënt multi-thumbnail-analyse en ondersteunt 1080p60fps H.264- en H 265-formaatcodering, ondersteunt dynamische bitsnelheid, framesnelheid, resolutie aanpassing en andere functies, met een verwerkingscapaciteit van 8M30fps, time-sharing multiplexing om te voldoen aan de behoeften van dubbele camera's, ondersteuning van de HDR-functie, waardoor beelden duidelijk worden bij tegenlicht of sterk licht

Toepassingen zijn onder meer reclamemachines, onderwijsmachines, medische elektronica, financiële apparatuur, aanraakmachines, AI-elektronische producten, enz.

De volgende zijn de kenmerken van het bord.

Hoge rekenkracht en laag stroomverbruik - RK3566 quad core 64 bit Cortex-A55 wordt gebruikt, met de hoofdfrequentie tot 1,8 GHz. Het ondersteunt 0,8T rekenkracht om de weergavearchitectuur, systeemtaakbeheer, energiebeheer, hardwareontwerp, enz. grondig te optimaliseren, waardoor het stroomverbruik van het product effectief wordt verminderd en het uithoudingsvermogen wordt verbeterd.

Met een eigen interface hoeven terminalpartners geen extra display- en besturingschips toe te voegen om kostenoptimalisatie te bereiken. De maximale resolutie ondersteunt 13,3-inch 2200x1650, wat voldoet aan de ontwerpvereisten van een groot scherm.

HD-scherm, fijne beeldkwaliteit - HDMI 4k 60hz, 1080P60Hz-uitvoer, LVDS 1920X1080-uitvoer, MIPI 1200X1080-uitvoer en USB-camera.

Volledige display-interface - ondersteuning voor HDMI2.0-uitvoer, ondersteuning voor tweekanaals MIPI DSI, 2,5K LCD-aansturing, ondersteuning voor Eink, direct drive-inktscherm, ondersteuning voor eDp-scherm.

Rijke interface-uitbreidingsmogelijkheden - ondersteuning voor meerdere perifere high-speed interfaces, PCIE 2.1 1x1Lane, voldoen aan de uitbreidingsvereisten van 4G / 5G, WIFI6, NPU, enz. Meerdere camera's ondersteunen MIPI CSI 4Lanes, kunnen onafhankelijk worden gebruikt en ondersteunen 16 bit DVP-interface, BT1120 ingang en VC-modus

Sterk netwerk en draadloze verbinding - ondersteuning voor 100M/10M adaptief Ethernet, WIFI 2.4/5.0GHz en BT4.1/BT5.0-oplossingen.
