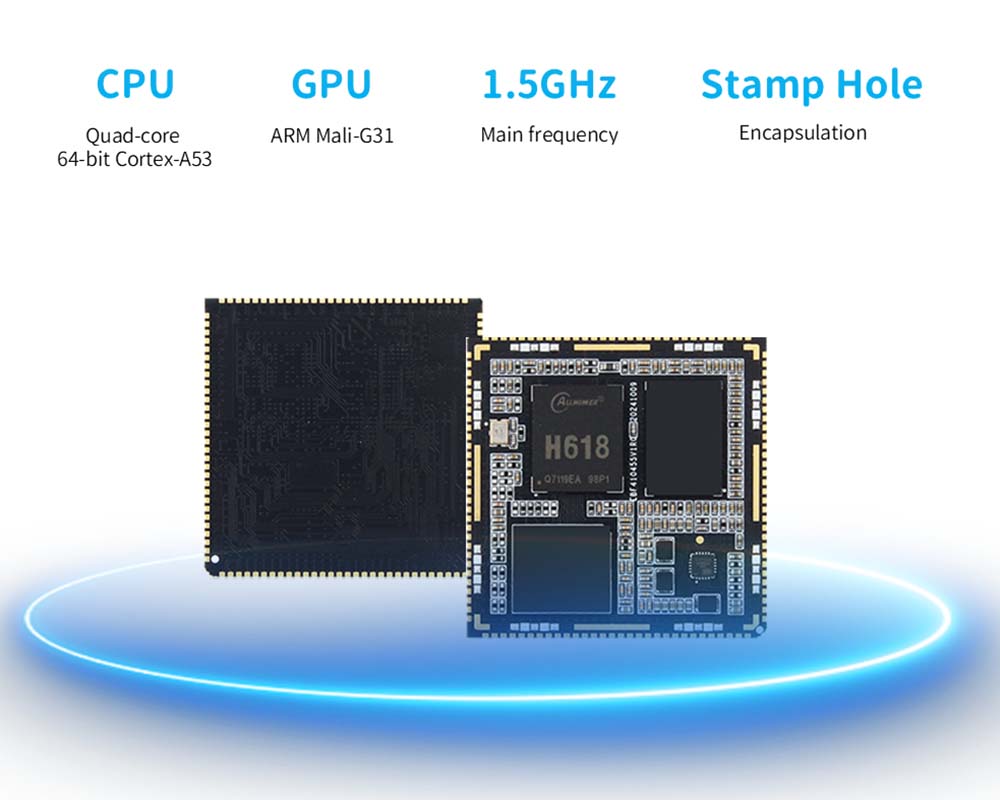

Allwinner H618 Core Board

● Dit A1 Stamp Hole Core Board (TP-A1CS) gebruikt Allwinner H618 als de hoofdchip, 64-bit quad-core cortex-A53-processor, hoofdfrequentie 1,5 GHz, geïntegreerde MALI-G31GPU, met rijke audio- en video-interfaces, kan worden gebruikt in tv-vakken, slimme schermen en andere gebeurtenissen.

● Ondersteunt codering en decodering van meerdere video -formaten, ondersteunt tot 8k@24fps H.265 Decodering en 4K@25fps H.264 -codering en ondersteunt tot 4K@60fps HDMI -display -uitvoer.

● Biedt twee geheugen- en opslagopties, geheugen LPDDR4 Optioneel 2 GB/4 GB, opslag EMMC 3 Opties 8GB/32 GB.

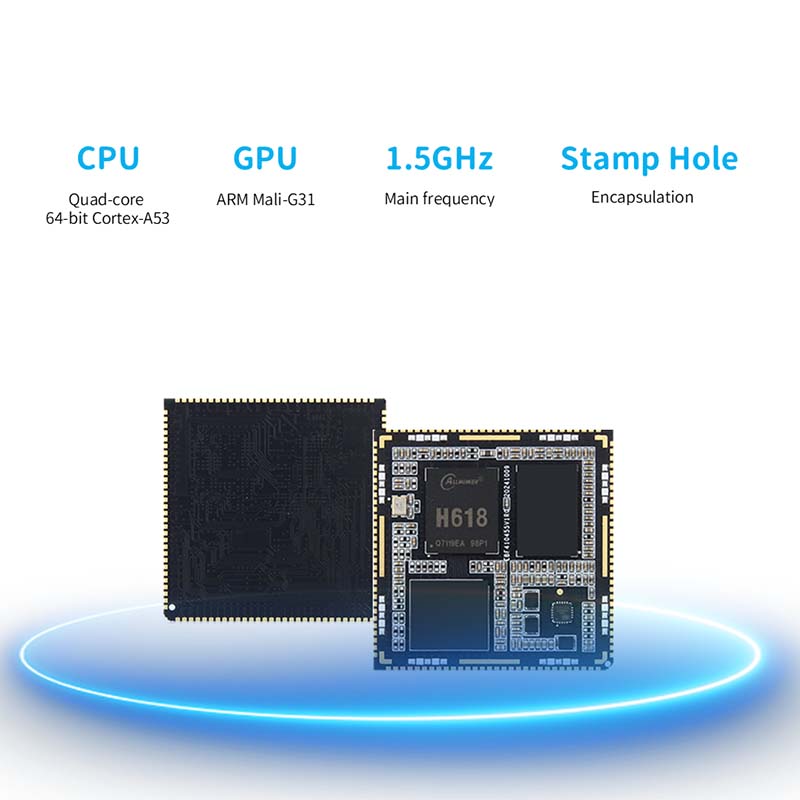

● In het gebruik van postzegelgatinterfaceontwerp is het bord slechts 40*40 mm groot, klein en voortreffelijk, met 6 lagen zwart onderdompeling goud. Naast DDR, EMMC BUS, LRADC, wordt I0 volledig geleid

● De perifere interface is rijk en het kernbord leidt USB OTG/host, I2CSPI, PWM, I2S, HDMI, UART en andere interfaces via de verbinding met postzegelgat.

● Ondersteunt officieel mainstream Android TV, debain, Ubuntu -besturingssysteemafbeeldingen en kan worden toegepast op meer dan 6 verschillende applicatie -omgevingen.

● De bijpassende Wildfire Luban Cat A110 Hele Board biedt tutorials en SDK Driver Development Kits, en de informatie is volledig open source, wat handig is voor gebruikers om te gebruiken en secundaire ontwikkeling.

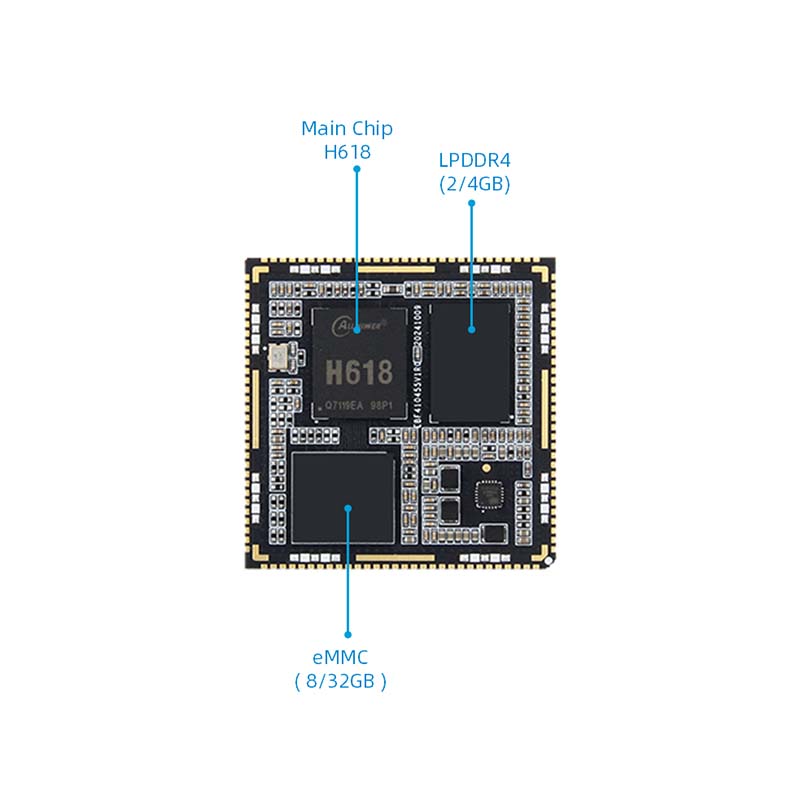

H618 Core Board -parameters

● Hoofdchip: Allwinner H618

● CPU: 4-core 64-bit cortex-A53

● COPP: ARM MALIZO-G31

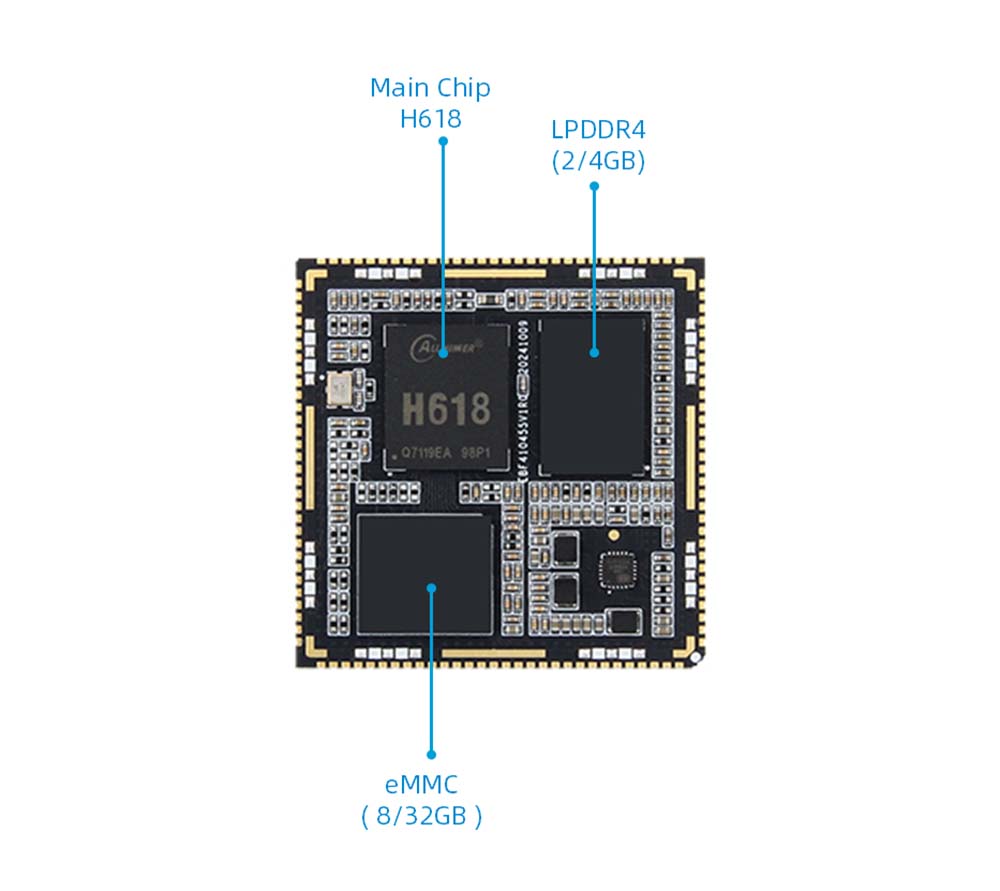

● Geheugen: ingebouwde LPDDR4, 2/4GB

● Opslag: EMMC, 8/32GB, ondersteunt EMMC Boot -systeem

● Interface: Naast DDR, EMMC -bus, LRADC, 10 volledige leads, inclusief GPI088, inclusief 8 USB toegewijd, 1 AP Reset Reset Pin, 1 Bluetooth Enable, 1 WiFi Enable, 1 Fel -knop

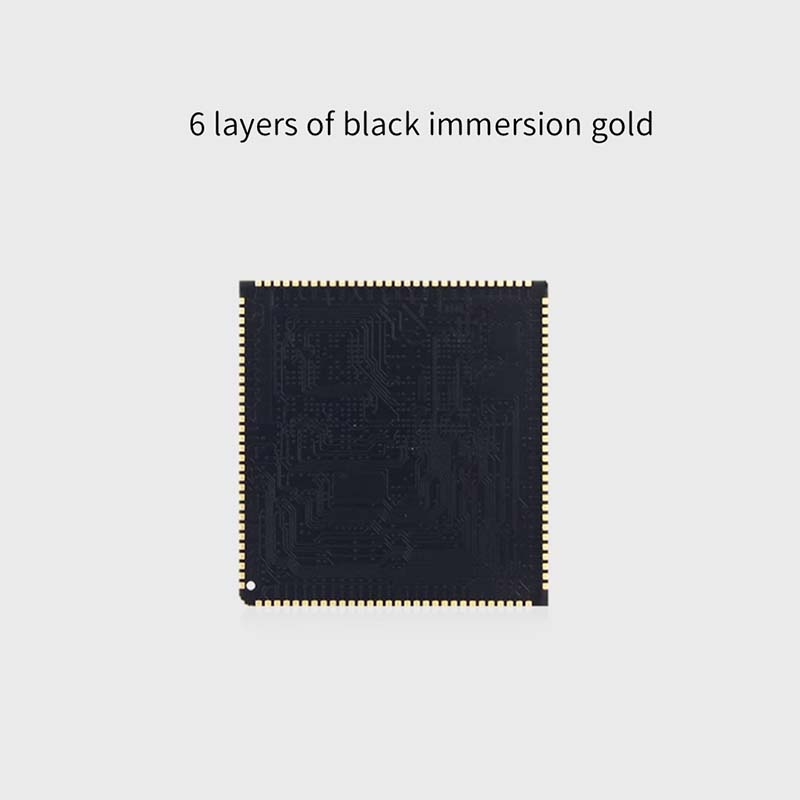

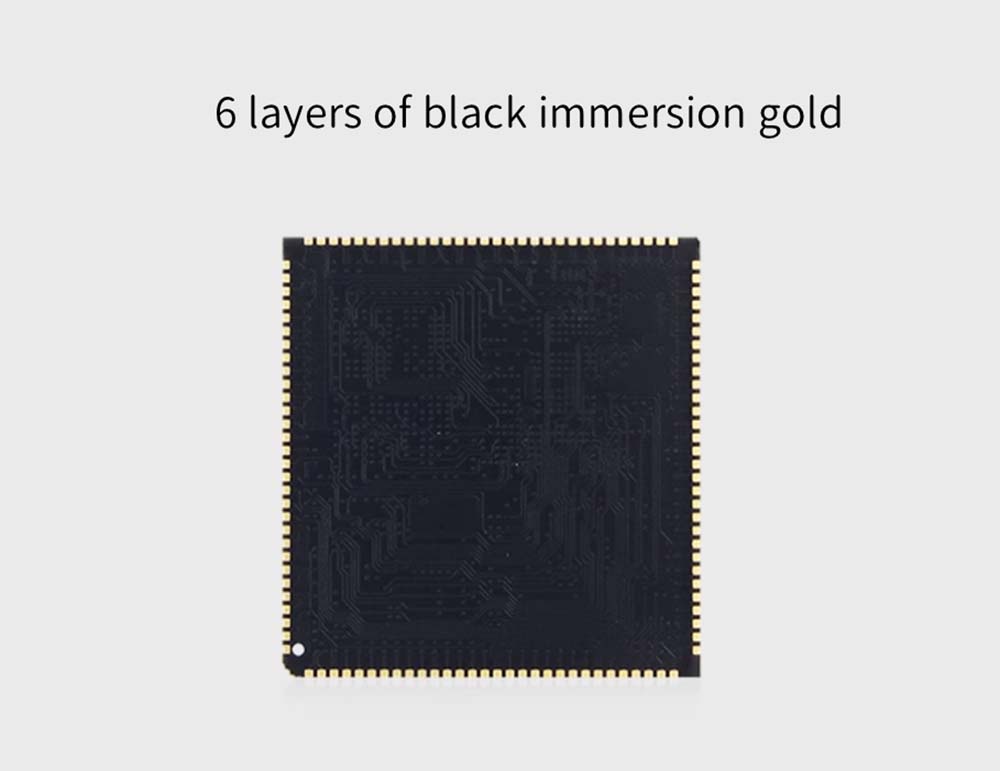

● PCB: 6 lagen, onderdompeling Goudontwerp

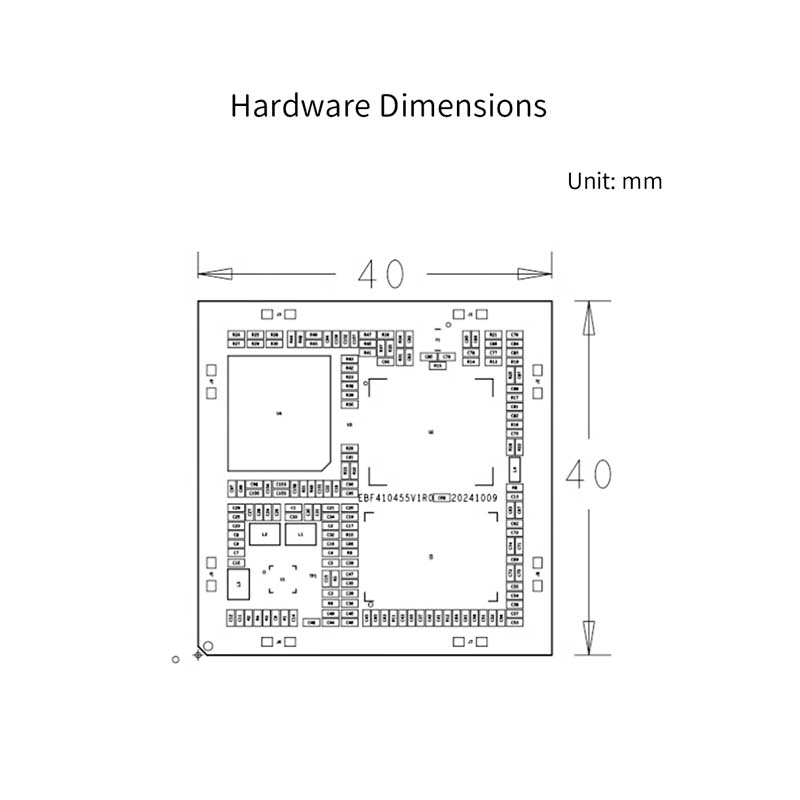

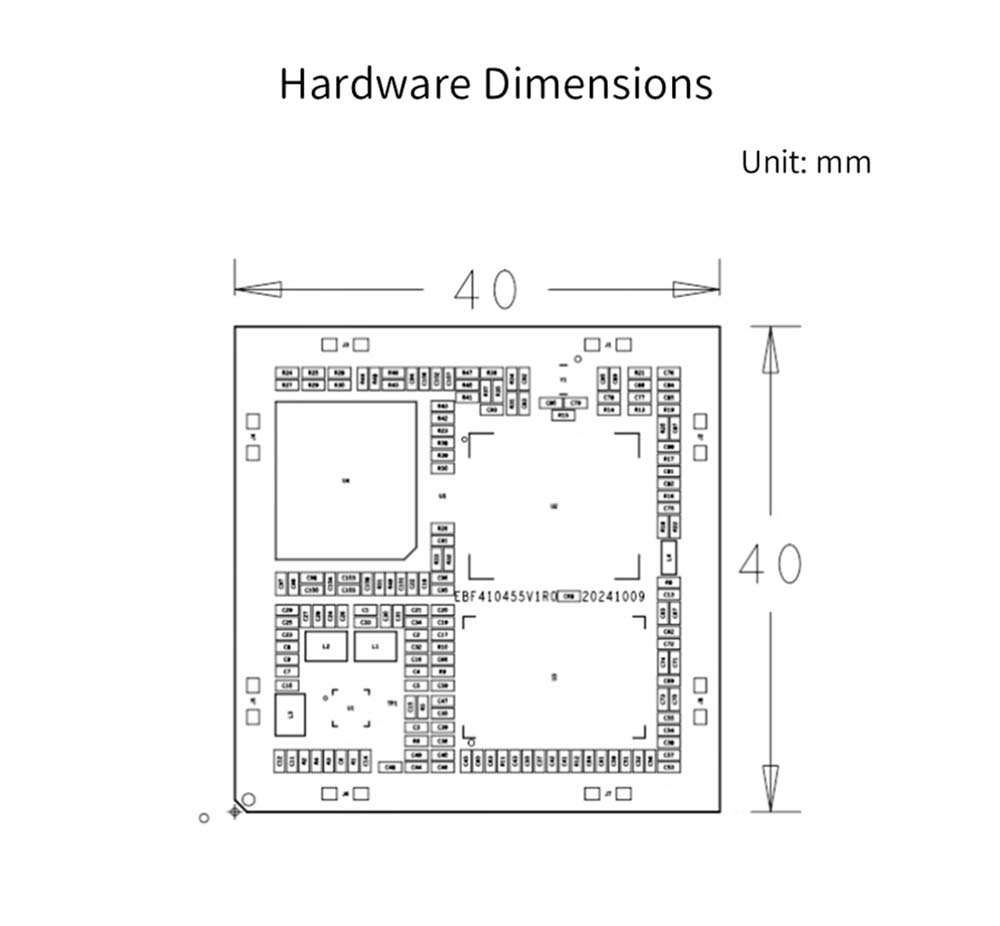

● Grootte: 40*40 mm

Signaalinterface

● Netwerkpoort: 1 Gigabit Ethernet

● JTAG: 1

● Audio: 1, linker en rechter kanalen

● Seriële poort: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB -host: 3

● HDMI: 1

● SD: 1

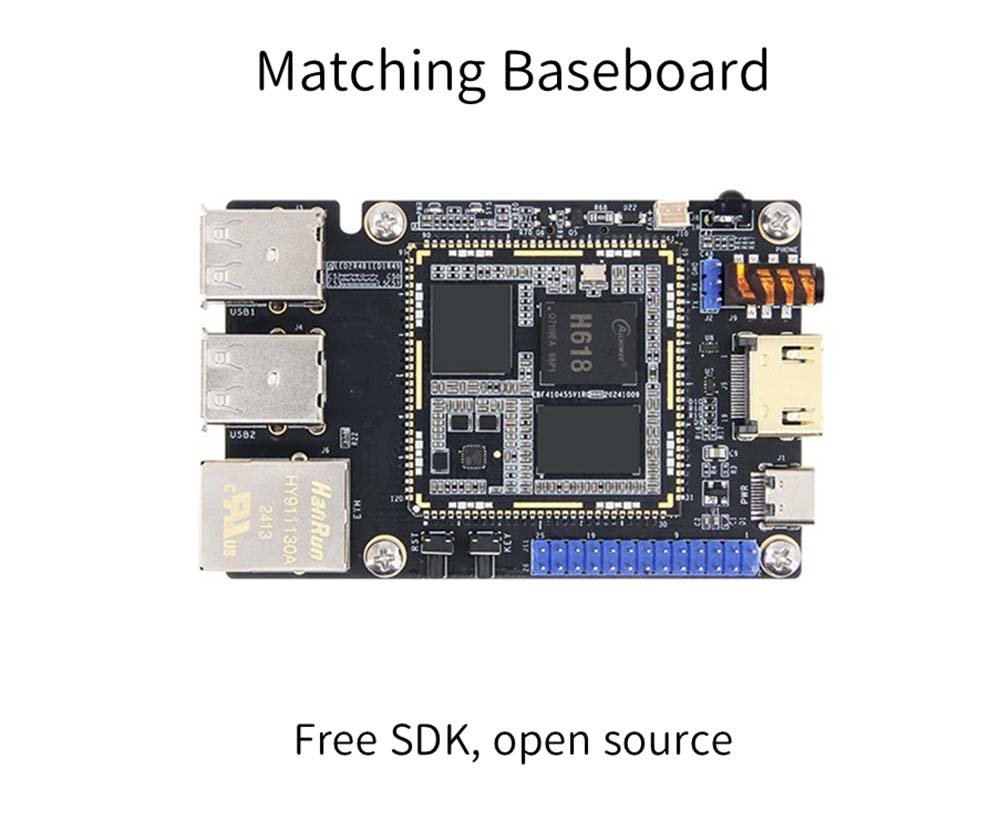

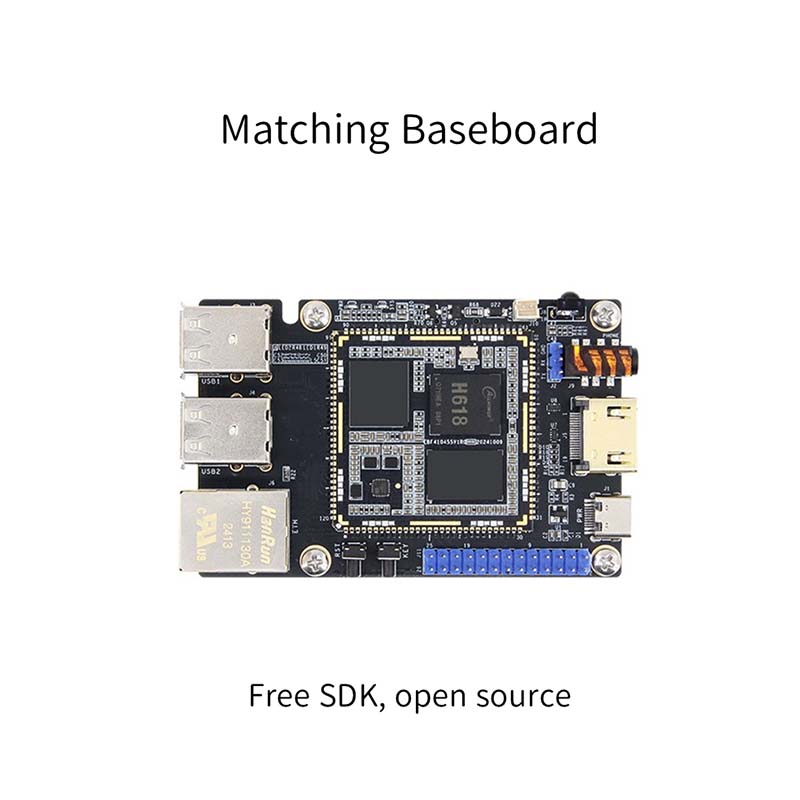

Bijpassende plint is beschikbaar

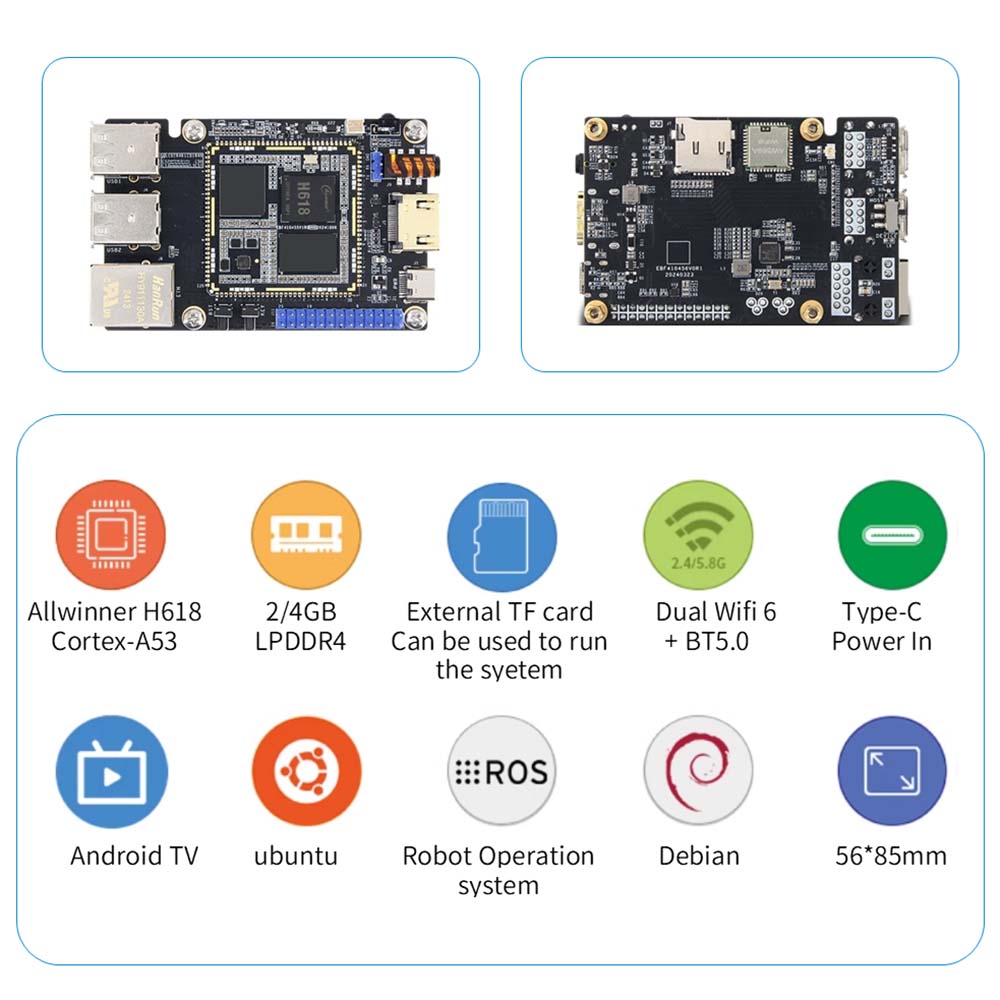

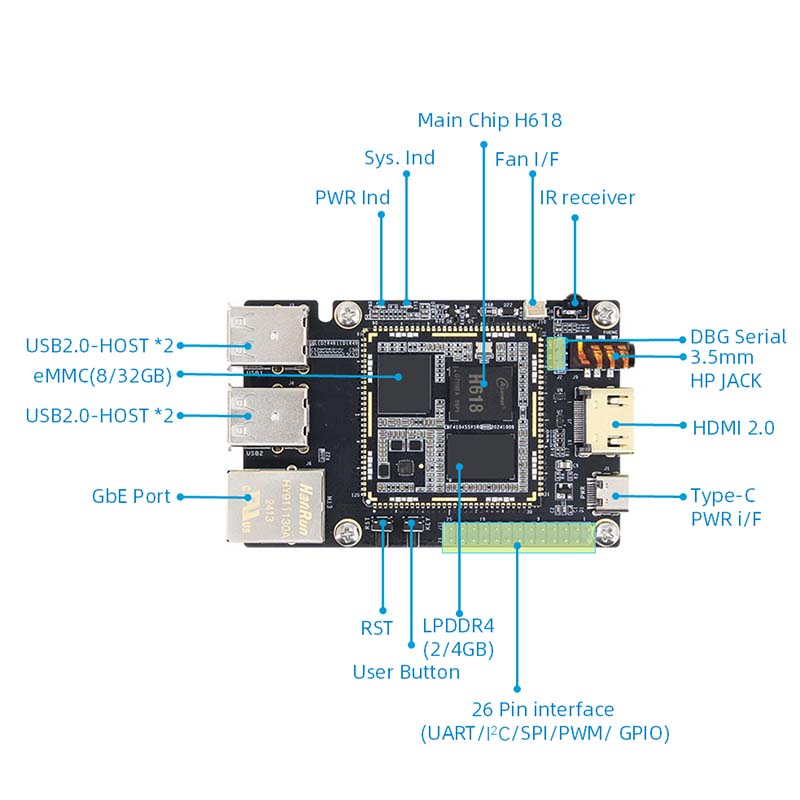

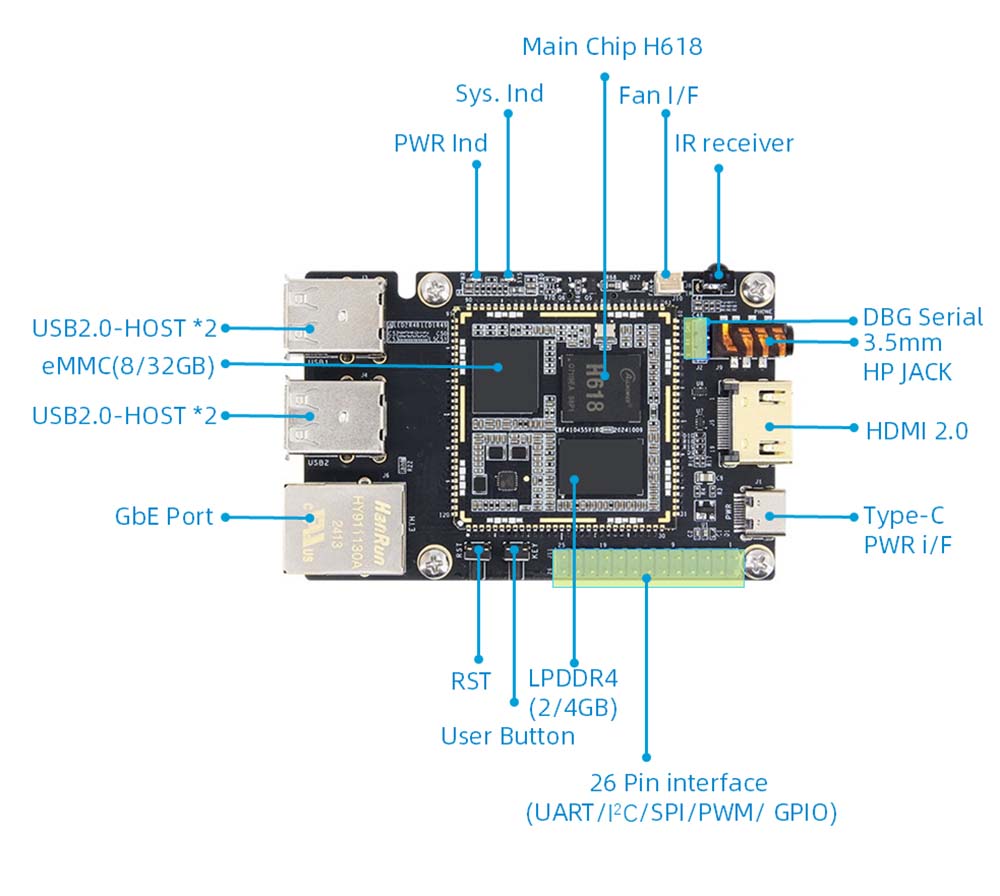

H618 Motherboard -hardwareparameters

1. CPU: Hoofdchip: Allwinner H618, 4-core 64-bit cortex-A53

2. Guu: MM G31 MP2

3. Geheugen: ingebouwde LPDDR4, 2/4GB

4. Opslag: EMMC, 8/32GB, ondersteunt EMMC Boot -systeem

5. Stroominterface: 5V@3A DC-ingang, Type-C-interface, kan ook worden gebruikt om afbeeldingen te verbranden

6. Y Ethernet: 10/100/1000m Adaptieve Ethernet -poort

7. USB2.0: USB-hosttype-A-interface*4

8. USB-OTG Selectieschakelaar: Host wanneer geschakeld naar Type-A, apparaat wanneer geschakeld naar Type-C

9. HDMI: HDMI2.0 -scherminterface*1, ondersteunt 1920x1080@60fps onder Linux -systeem en 4096x2160@60 fps onder Android TV -systeem

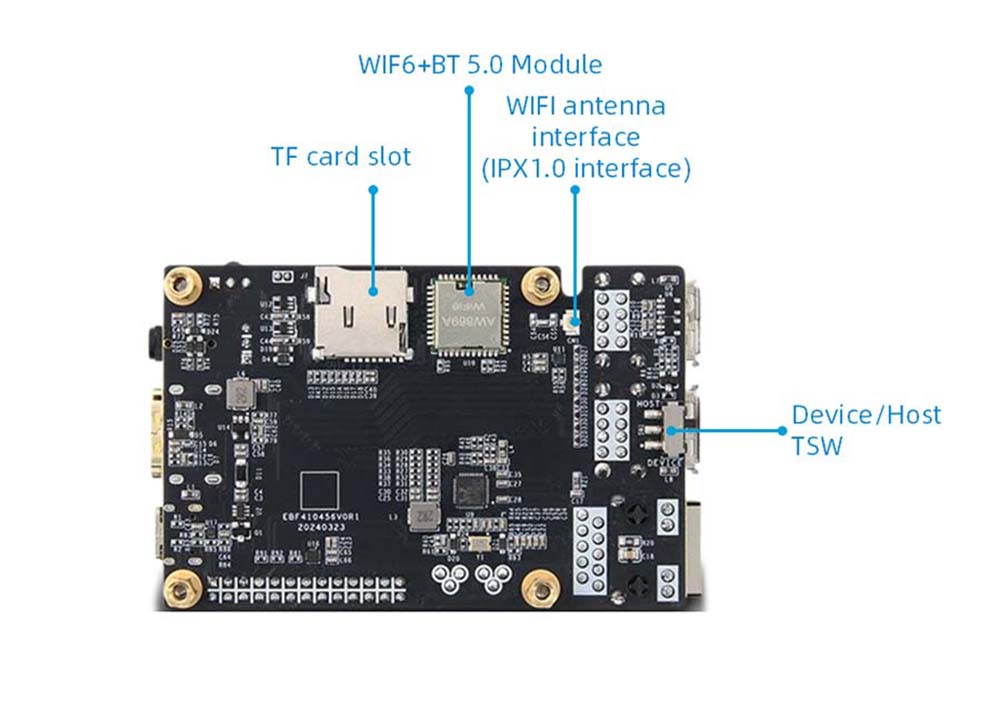

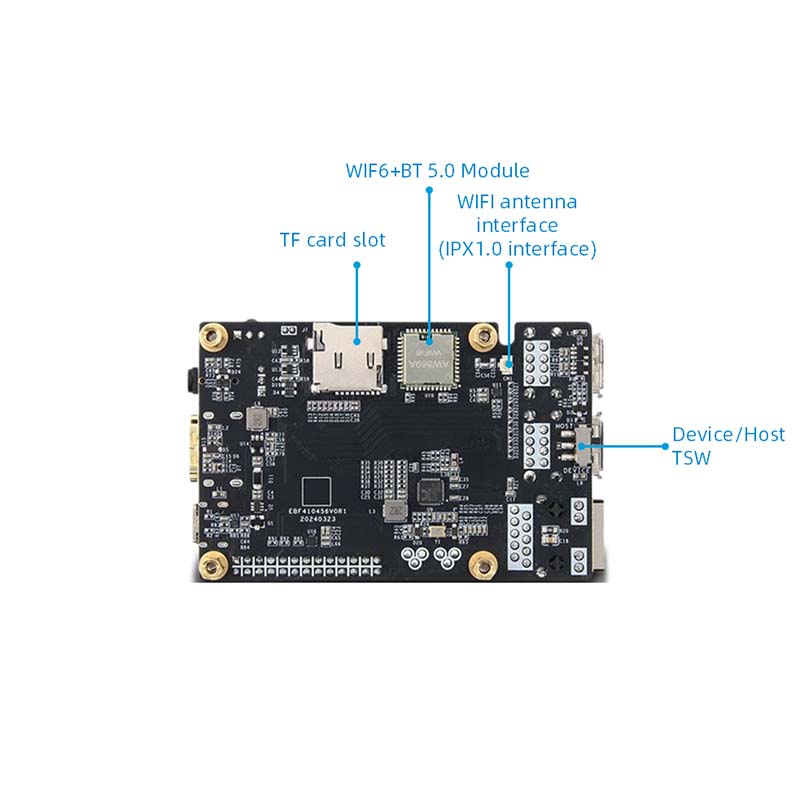

10. WiFi+Bluetooth: Board Support 2.4G/5.8G Dual-Band WiFi6+Ble5.0, Model: AW869A

11. TF -kaarthouder: SD3.0 -interface, ondersteunt tot 512 GB, ondersteunt het opstartsysteem van het TF -kaart

12. I0 -interface: 26 pin 2.54 pin -interface, ondersteunt GPIO, SPI, I2C, UART, PWM -functies

13. Debug seriële poort: standaardparameter 115200-8-N-1

14. Audio: 3,5 mm hoofdtelefooninterface*1;

15. Knop: knop Reset*1, gebruikersknop*1

16. LED: Power Indicator*1; Systeemindicator "1

17. Infraroodontvanger: ondersteuning van infrarood afstandsbedieningsfunctie

18. ventilatorinterface: ondersteuning van de installatie van 5V -ventilator voor warmtedissipatie

19. Grootte: 56*85 mm
