NXP I.MX RT1052 Core Board

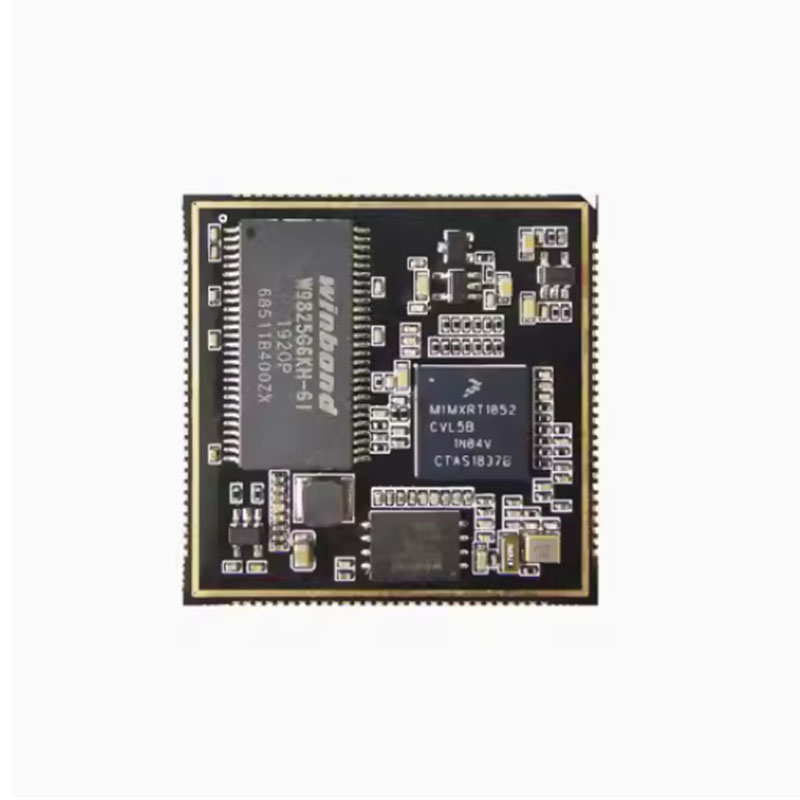

● Dit RT1052 S2 -kernbord is ontworpen op basis van de NXP MIMXRT1052CVL5B -processor.

● De componenten van het hele bord zijn gemaakt van materialen van industriële kwaliteit.

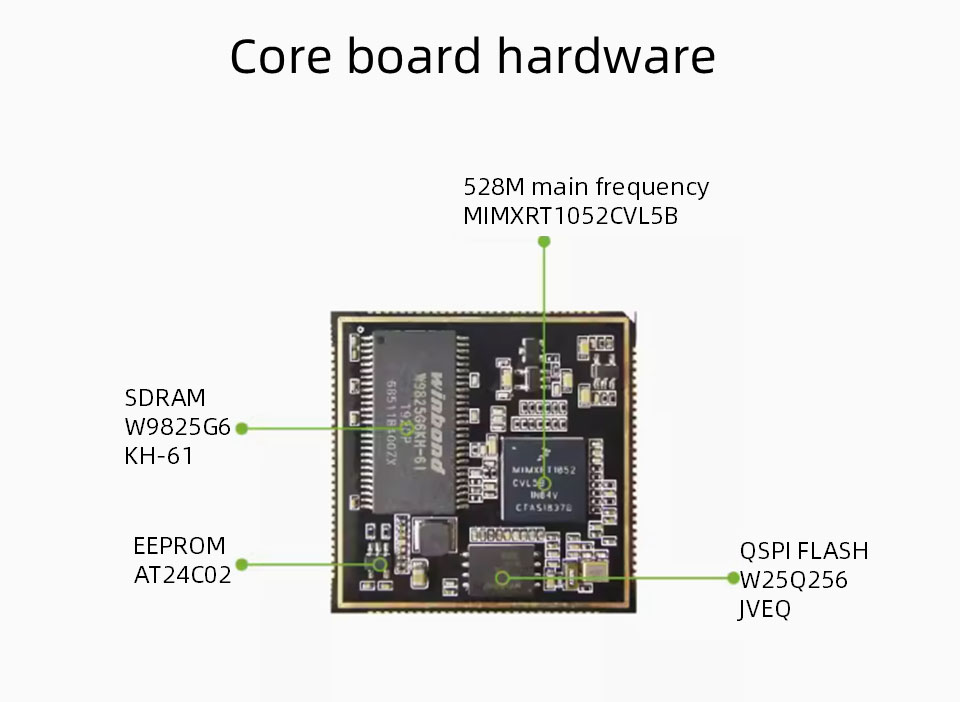

● De hardwarebronnen van het kernbord omvatten

● 32 MB SDRAM, 32MB NOR FLASH en 256B EEPROM.

● De PCB hanteert een 6-laags zwart onderdompeling goudontwerp, met een totale grootte van 38*38 mm, in totaal 116 pins en een pinafstand van 1,0 mm. Met uitzondering van de SEMC -bus, worden de resterende 10 pins van de chip allemaal geleid.

Core Board Signal Interface -parameters

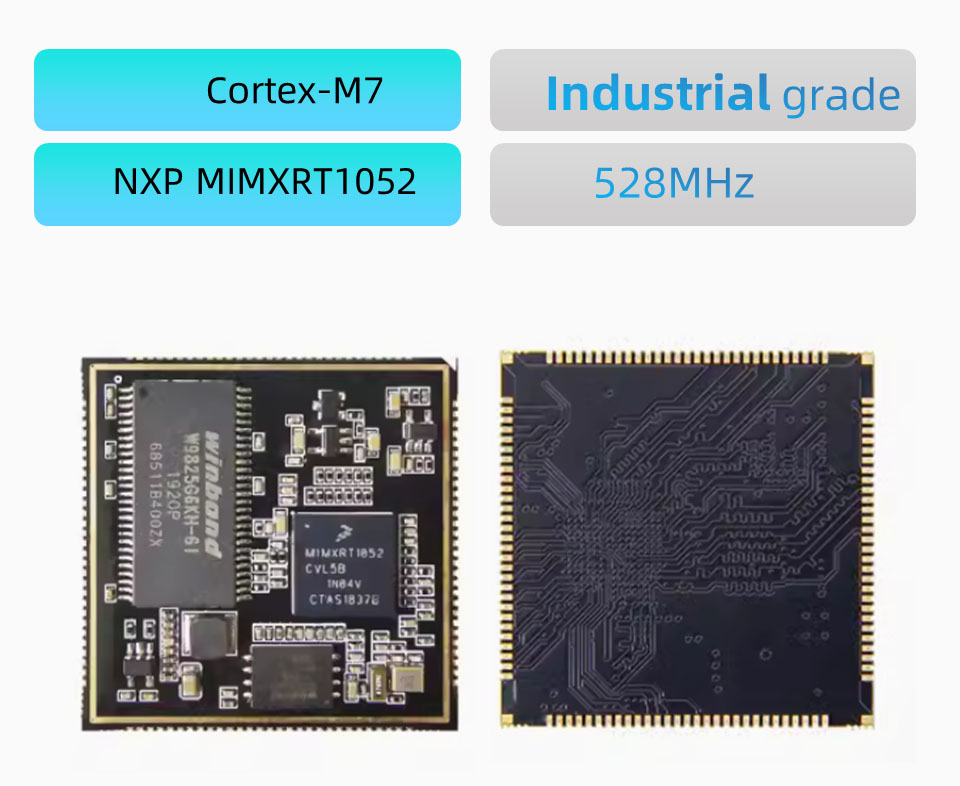

Hoofdchip: MIMXRT1052CVL5B, Cortex-M7-kern, hoofdfrequentie 528MHz

SDRAM: 2MB, TSSOP -pakket, merk Winbond, industriële kwaliteit

Flash: 32MB, WSON8 -pakket, merk Winbond, industriële kwaliteit

EEPROM: AT24C02 256B

Ethernet Phy: geen

PCB -maat: 38*38 mm

Voeding: 3.3V

Afdekking van het schild: geen schildbedekking

GPIO: 116 pins, 1,0 mm pinafstand, behalve voor SEMC -bus, alle andere I0 worden geleid

Bedrijfstemperatuur: -40 ~ 85 ° C, industriële kwaliteit

Core Board Signal Interface

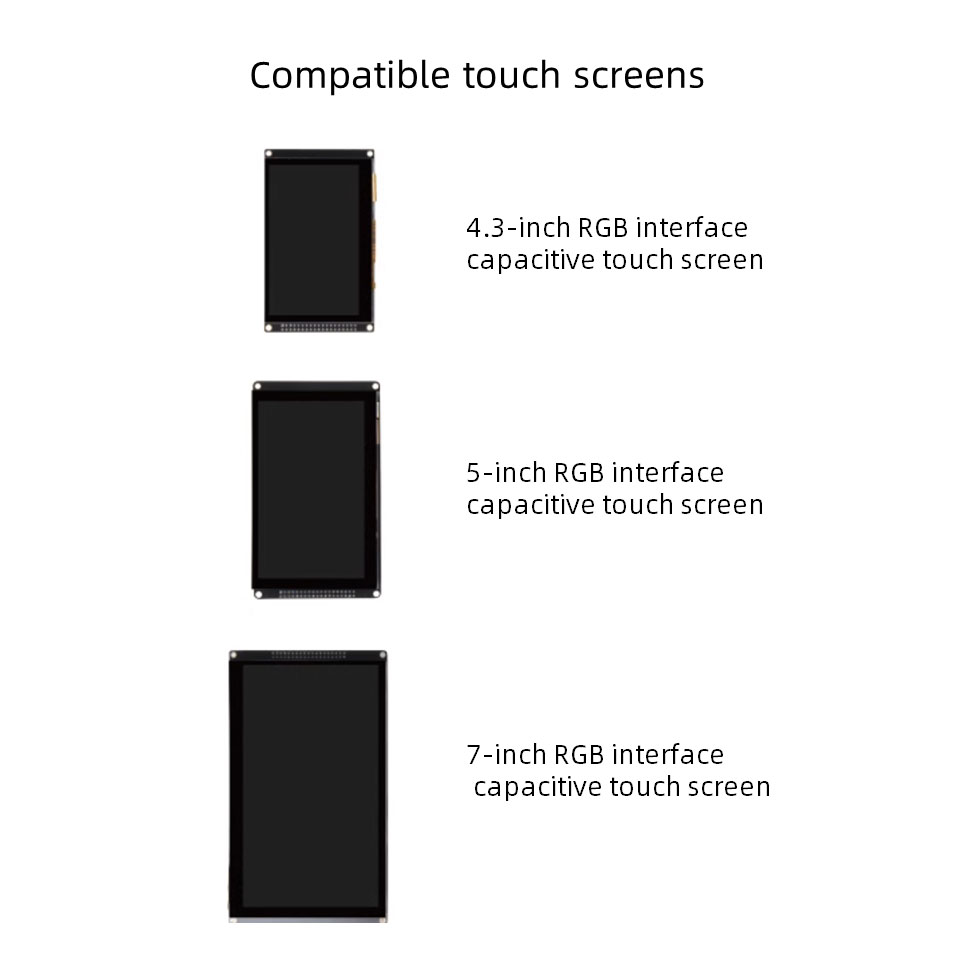

● LCD: 1 kanaal

● USB: 2 kanalen, met een hoge snelheid PHY

● SDIO: 2 kanalen

● I²C: 4

● SPI: 4

● UART: 8

● Sai: 3

● ADC: 2 (elk 16 kanalen), 12bit

● PWM: 4

● JTAG: 1 kanaal

● SPDIF: 2 kanalen

● Kan: 2

● Opmerking: de bovenstaande gegevens kunnen worden hergebruikt, raadpleeg de Core Board Pin -beschrijving als referentieontwerp

Opmerking: het bord kan worden aangepast met een minimale volgorde van 500
