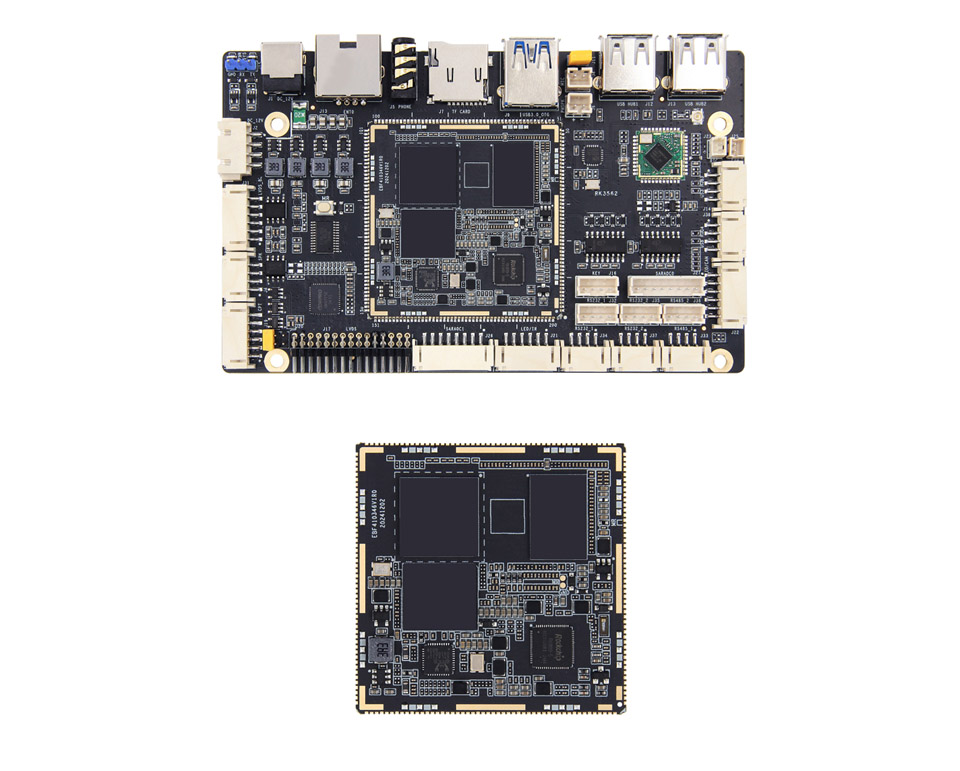

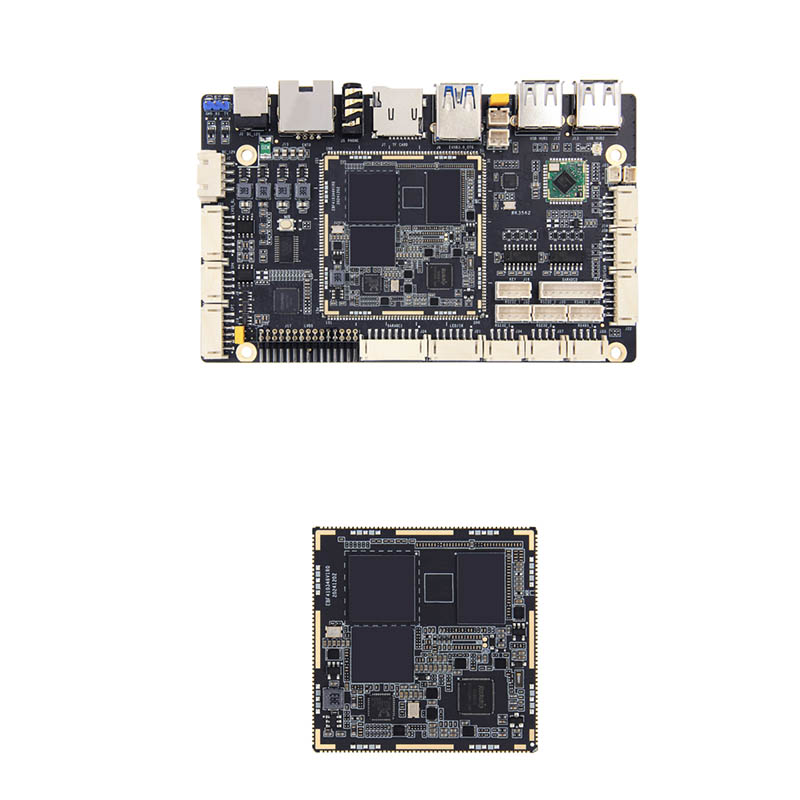

RK3562J Development Board

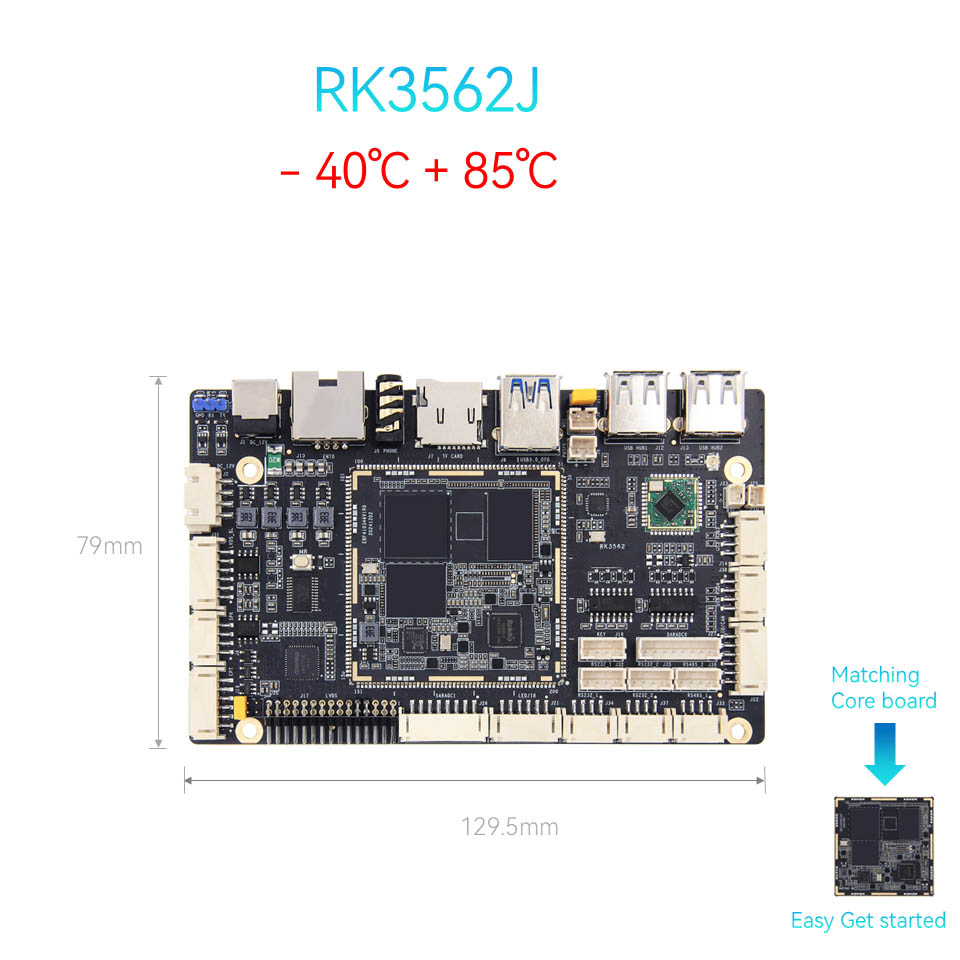

ThinkCore Technology RK3562J Development Board gebruikt industriële chips, kan lang stabiel werken in een bedrijfstemperatuurbereik van -40 ° C tot 85 ° C, die voldoen aan de behoeften van commerciële weergavetoepassingen in verschillende complexe omgevingen, zoals buitenreclame -machines, display -apparatuur in winkelcentra en andere openbare plaatsen.

Belangrijkste kenmerken:

High-performance SOC: Rockchip RK3562J quad-core cortex-A55 @ 1.8 GHz, ideaal voor digitale signage, slimme retail en industriële controle.

● Rijke interfaces: ondersteuning met dubbele display via MIPI CSI/DSI + LVDS, High-Speed ​​USB 3.0 en Wi-Fi 6 voor ultra-lage latentieconnectiviteit.

● Open-source ontwerp: open source ondersteunende p in het padboard PCB-bronbestand en SDK voorzien voor snelle aanpassing.

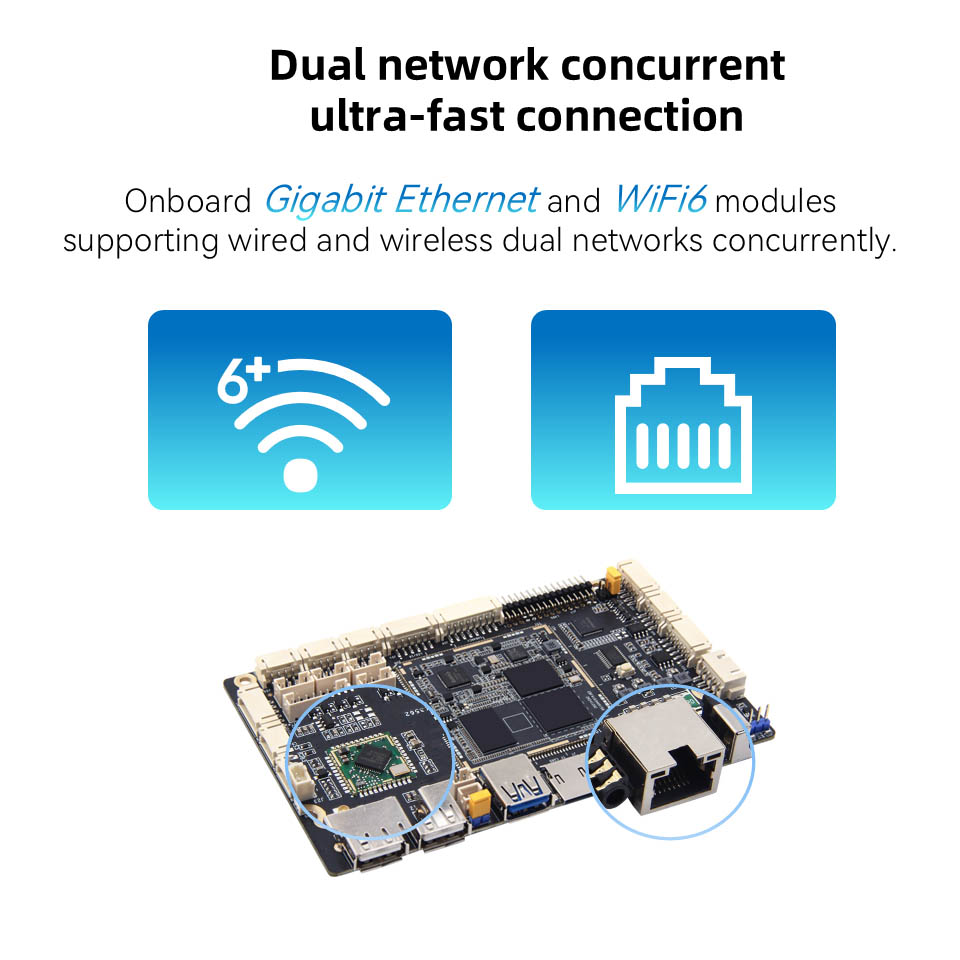

● Gigabit Ethernet Port: Gigabit Ethernet Port kan efficiënte, stabiele en flexibele netwerkondersteuning bieden voor commerciële displayborden en andere apparatuur

● Betrouwbaarheid van commerciële kwaliteit: stabiele Android/Linux-ondersteuning, op maat gemaakt voor 24/7 digitale signage en AIOT Edge-apparaten.

● Officieel ondersteunende mainstream besturingssysteemafbeeldingen: zoals Android, Debian en Ubuntu, die kunnen worden toegepast op meer dan 6 verschillende applicatie -omgevingen.

Waarom kiezen voor ons?

Open-geproduceerde hardware: wijzig de plint vrij-geen licentiebarrières.

Technische ondersteuning: online technische ondersteuning om de ontwikkeling en hulp voor OEM/ODM -integraties te versnellen.

Kosteneffectief: kant-en-klare oplossing met snellere time-to-market dan concurrenten.

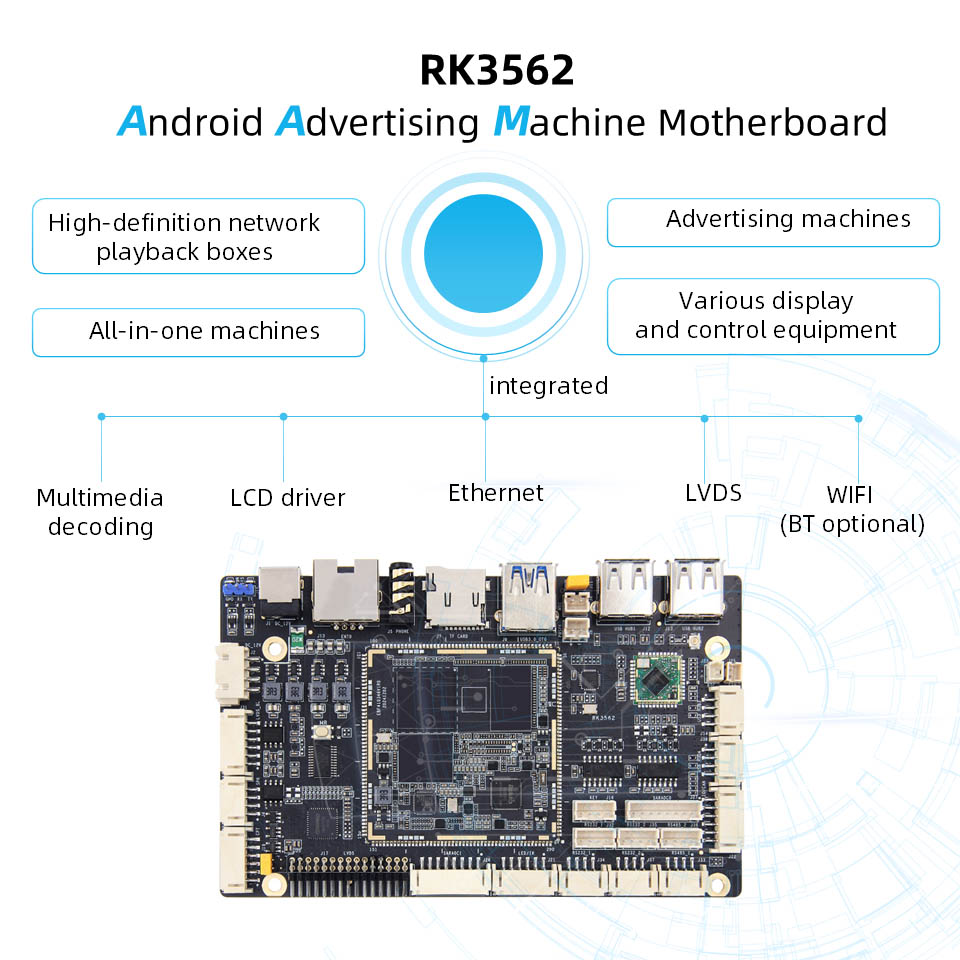

Toepassingen: interactieve kiosken, advertentiespelers, live streamingboxen, commercieel display all-in-one advertenties, live uitzendmachine

Productparameters:

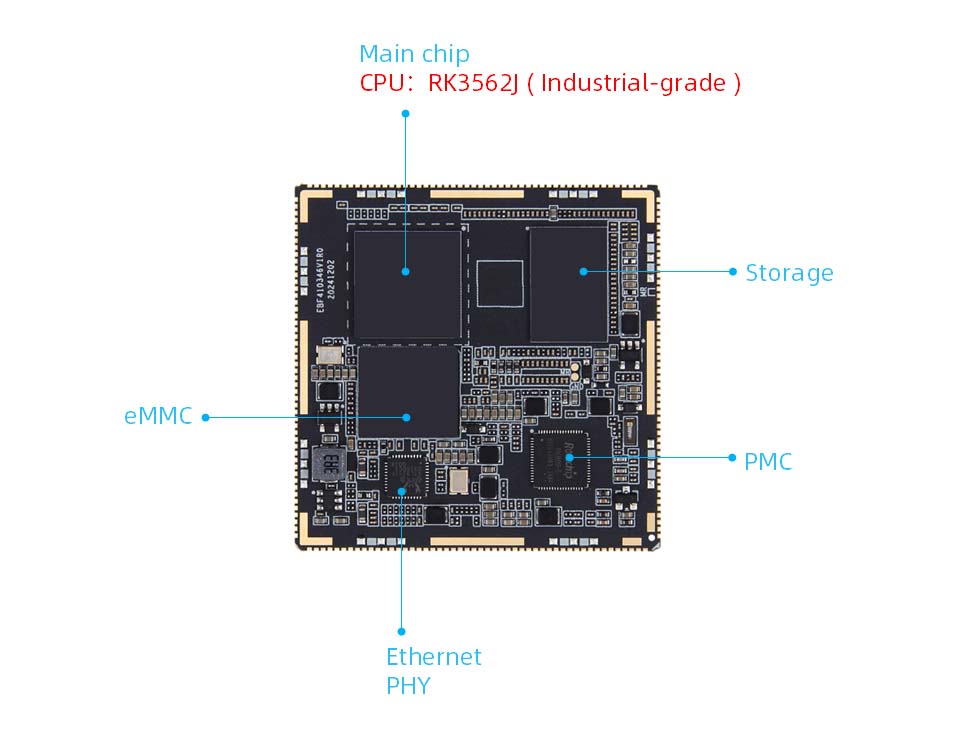

RK3562J Core Board Hardware -configuratie

● Hoofdchip

Model: RK3562/RK3562J

CPU: quad-core cortex-A53, tot 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Computing Power (industriële graad RK3562J zonder NPU)

● Geheugen: 1/2/4/8GB, LPDDR4/4X (aanpasbaar)

● Opslag: 8/32/64/128 GB, EMMC (aanpasbaar)

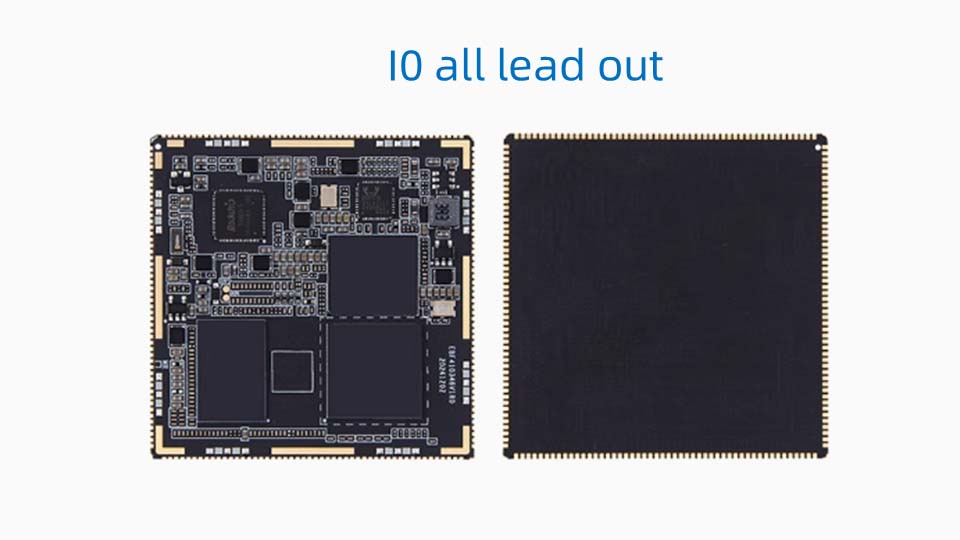

● Interface: stemgatinterface, 10 volledige leads

● PCB: 8 lagen, zwart onderdompeling goudontwerp

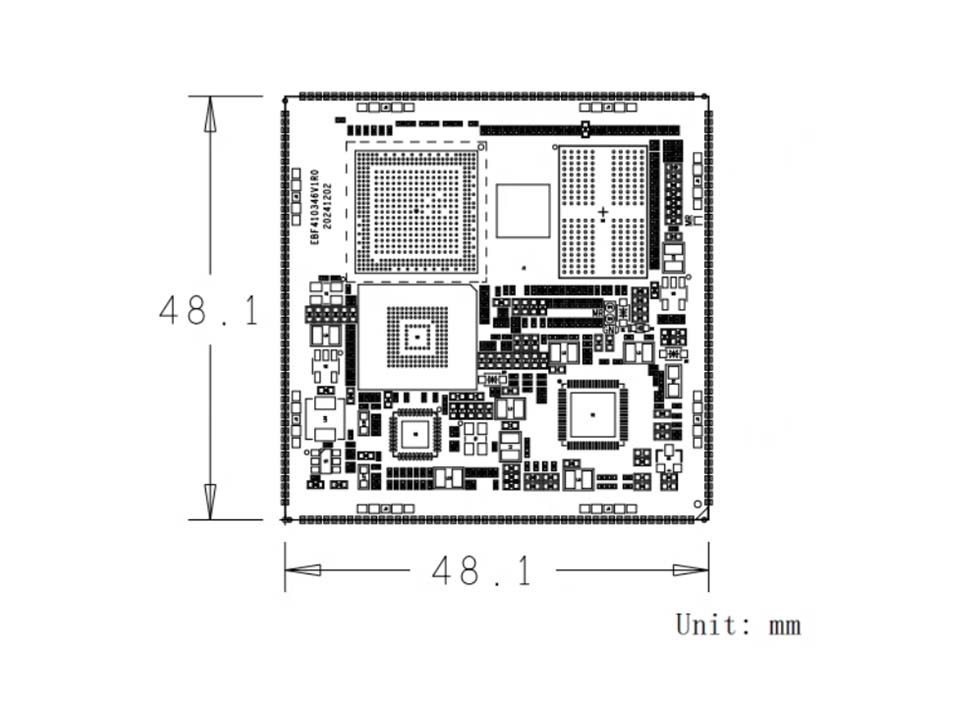

● Grootte: 48.1*48,1 mm

Signaalpennen

● IO: 86 GPIO -pinnen, inclusief 1 differentiële klok, 3 -knoppennen en 1 power control -pin

● Netwerkpoort: 1 Gigabit Ethernet

● Seriële poort: 10

● 12c: 6

● SPI: 3

● Kan: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 -host: 1

● Camera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Audio -uitvoer: 1

● MIC: 1

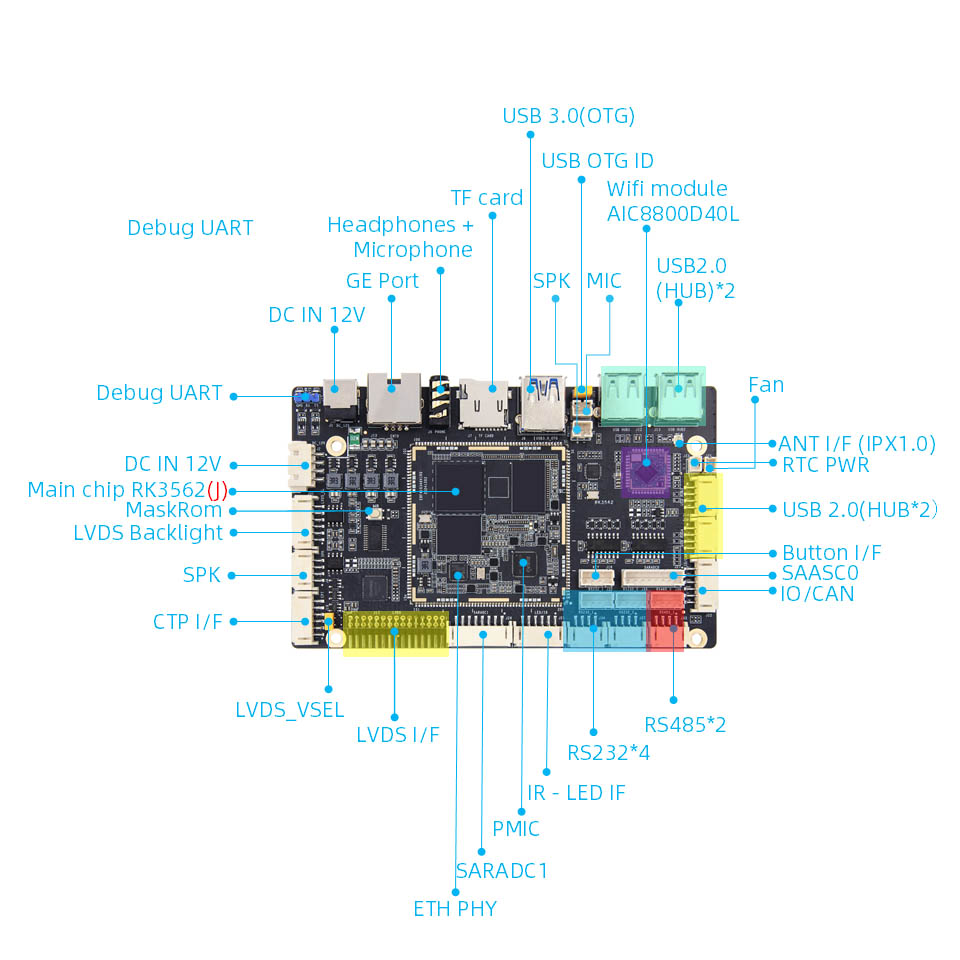

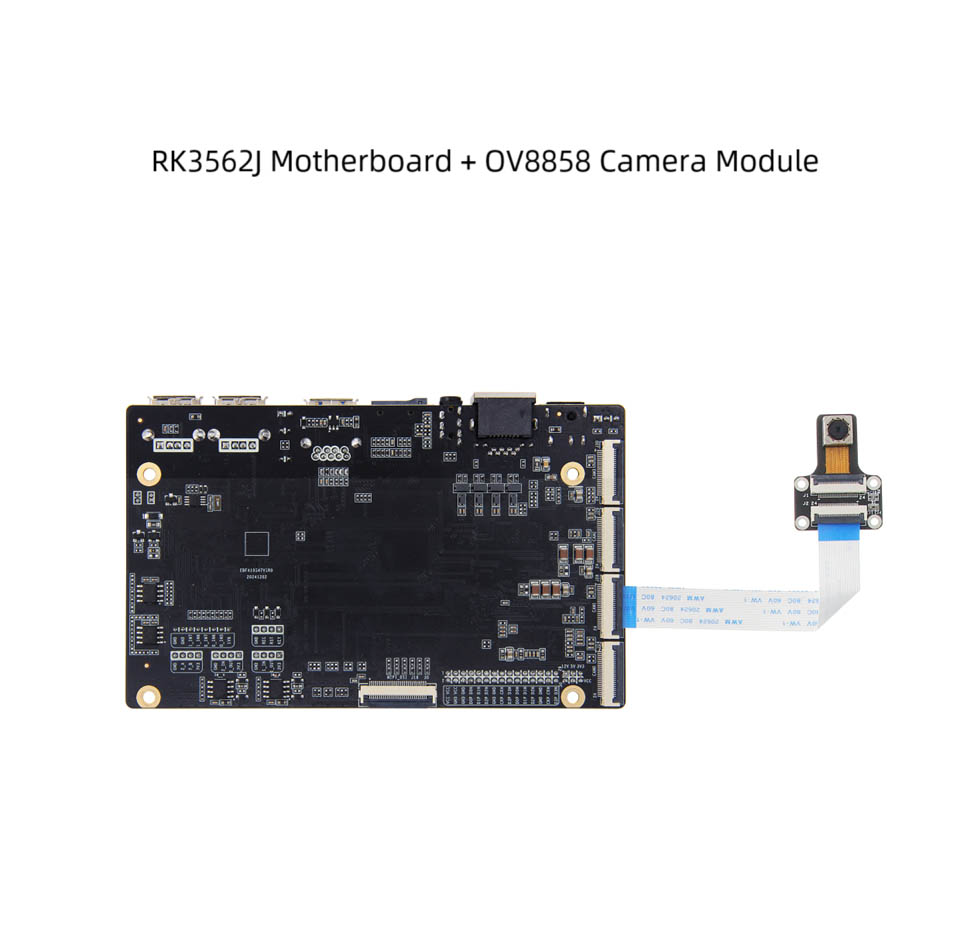

RK3562J Moederbordhardwareconfiguratie

● Hoofdchip:

Model: RK3562/RK3562JCPU: quad-core cortex-A53, hoofdfrequentie tot 2,0 GHZGPU: Mali-G52NPU: 1TOPS Computing Power (industriële graad RK3562J zonder NPU)

● Geheugen: 1/2/4/8GB, LPDDR4/4X (aanpasbaar)

● Opslag: 8/32/64/128 GB, EMMC (aanpasbaar)

● Power Interface: DC 12V@2A DC -invoer

● Ethernet: Gigabit Network Port*1, ondersteunt 10/100/1000 Mbps Data Transmission Rate

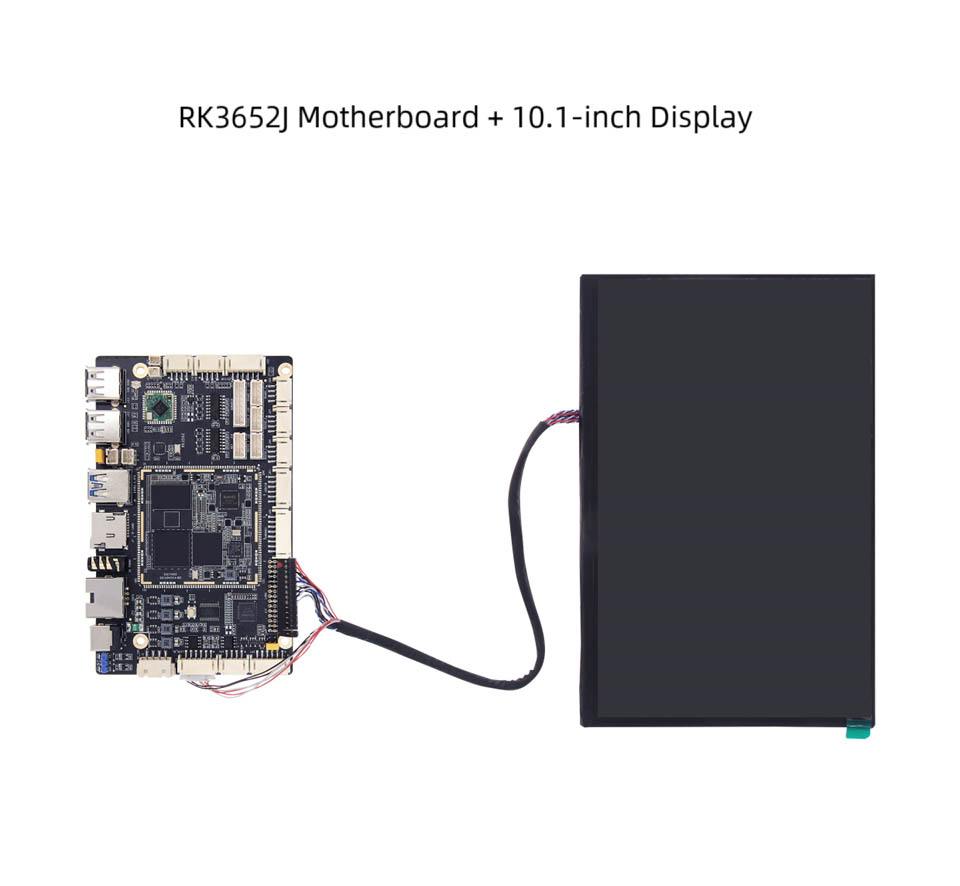

● LVD's: 2*15pin LVDS -scherminterface*1

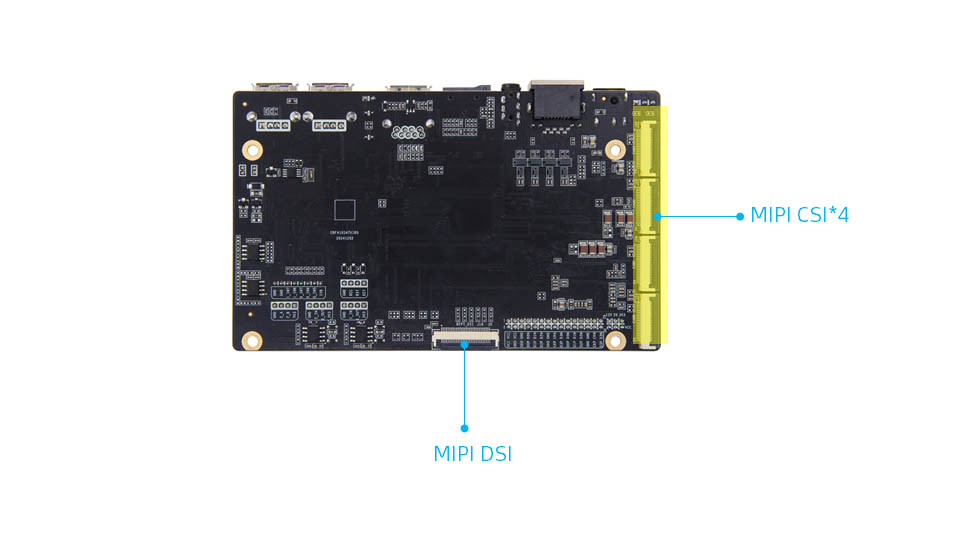

● MIPI-DSI: MIPI-scherminterface*1, MIPIDSI en LVDS-interface worden hergebruikt en de standaardinstelling is om verbinding te maken met het LVDS-scherm. Als u ervoor kiest om verbinding te maken met Mipidsi, moet u de weerstand wijzigen

● MIPI-CSI: MIPI-camera-interface*4, kan worden aangesloten op de IMX415/OV8858-camera van de winkel (de standaardcombinatie is de OV8858-camera)

● Capacitief touchscreen: lvds touchscreen interface*1

● LCD -achtergrondverlichting: lvds achtergrondverlichting interface*1

● Schermvermogeninterface: LVDS -spanningsselectie -interface*1

● USB2.0: USB Hub -interface*4

● USB3.0: USB OTG -interface*1, standaard is apparaatmodus, modus kan worden geselecteerd via Jumper Cap

● WiFi: ingebouwde WiFi6 -module, model: AIC8800D40L

● TF -kaarthouder: ondersteunen Micro SD (TF) -kaart om het systeem te starten, tot 512 GB
