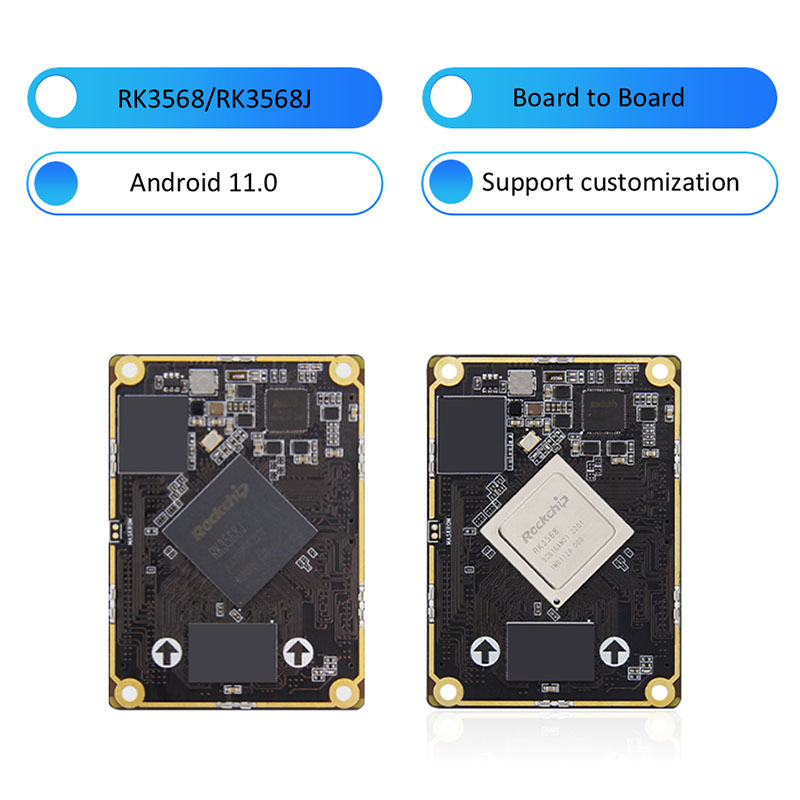

RK3568J RK3568 Board om aan boord te gaan van SOM Core Board

Deze volledig functionaire kaart (BTB-interface) kan worden gebruikt als een krachtige computer met één bord en ingesloten moederbord voor display, besturing, netwerkverzending, bestandsopslag, edge computing en andere scenario's.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can worden gebruikt voor lichtgewicht kunstmatige intelligentietoepassingen.

Bied een verscheidenheid aan geheugen- en opslagcombinaties om uit te kiezen, evenwichtige hardwareconfiguratie, breed scala aan applicaties.

Ingebouwde onafhankelijke NPU-rekenkracht kan 1TOP's bereiken (3568J is 512Macnpu), kan worden gebruikt voor lichtgewicht kunstmatige intelligentietoepassingen.

Het heeft een hoge integratie en rijke uitbreidingsinterfaces en is uitgerust met Dual Gigabit Ethernet Ports, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -scherminterface, MIPI -camera -interface, audio -interface en andere periferaties, die volledige play van de processor en verdere play van de bord kunnen geven.

Ondersteunt officieel mainstream andriod 11, debain, Ubuntu -besturingssysteemafbeeldingen en kan worden toegepast op verschillende applicatie -omgevingen.

Zorg voor volledig open source, officiële tutorials, complete SDK Driver Development Packages, Design Schema's en andere bronnen, u kunt gemakkelijk aan de slag gaan zonder doodlopende weg.

RK3568J RK3568 Board om aan boord te gaan van SOM Core Board -functies

Het kan een plint delen met onze RK3566 BTB Core Board. Met andere woorden, u hoeft slechts één plint te ontwerpen om twee kernborden te ondersteunen.

Commerciële kwaliteit en industriële kwaliteit zijn beschikbaar.

Redelijke prijs met hoge kwaliteit.

Klaar voor gebruik. Ondersteunt meerdere besturingssystemen.

Dubbele Gigabit Ethernet -interfaces, ondersteunen dynamische spanningsregeling.

Ingebouwde onafhankelijke NPU kan rekenkracht 512MAC/1TOPS bereiken.

Ondersteunt een klikschakeling van reguliere architectuurmodellen, kan worden gebruikt voor lichtgewicht kunstmatige intelligentietoepassingen.

Krachtige beeldanalysemogelijkheden, Easy Decodering 4K ondersteunt 4K@60 frames H.264 \ H.265 \ VP9 Formaat Decodering en 1080p60 Frame H.264 \ H.265 Formaatcodering.

Dubbel scherm, high-definition en draagbaar.

Ondersteuning van het display met dubbele scherm, ondersteuning tot 4K60 frames + 1080p60 frames afbeeldingsuitvoer tegelijkertijd.

Met rijke expansie -interfaces om aan verschillende externe behoeften te voldoen

RK3568J RK3568 Board om aan boord van SOM Core Board -parameters te gaan

RK3568 BTB Core Board Hardware -configuratie

Connector: Man: SGDBM-05-80P-H10 Vrouw: SGDBF-05-80P-H30

Hoofdchip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB leidt tot 320 pennen, 0,5 mm afstand, leidt naar alle I0

Geheugen: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Opslag: 8/32/64/128 GB, EMMC

K3568 BTB Padeboard -hardwareconfiguratie

Connector: Man: SGDBM-05-80P-H10 Vrouw: SGDBF-05-80P-H30

Stroominterface: 12V@1A (1a en hoger) DC -ingang, DC -interface

Ethernet: 10/00/1000m Adaptieve Ethernet -poort*2

HDMI: HDMI2.0-scherminterface, ondersteunt display met dual-screen, maximale resolutie 4096*2160@60Hz

MIPI-DSI: MIPI-scherminterface*2, kan worden aangesloten op Wildfire MIPI-scherm, ondersteuning met dubbele scherm: Single MIPI-modus Maximale resolutie 1920*1080@60Hz

MIPI-CSI: MIPI-camera-interface*2, kan worden aangesloten op IMX415/OV8858-camera

EDP: EDP1.3 scherminterface*1, EDP Touch Interface*1; Ondersteuning van het display met dubbele scherm

USB2.0: Type-A-interface*3 (host); Type-C-interface*1 (OTG), voor firmware-brandende interface

USB3.0: Type-A-interface*1 (host)

M.2 Interface: M.Key Type Solid State Drive, PCLE3.0*2 Lanes; Kan worden aangesloten op 2280 Specificatie NVME Solid State Drive

PCLE-interface: mini-pcle-interface, kan worden gebruikt met wifi-netwerkkaart met volledige hoogte of halfhoogte, 4G-module of andere mini-pcle interfacemodule

SIM -kaarthouder: SIM -kaartfunctie moet worden gebruikt met 4G -module

SATA -interface: standaard SATA -interface*1; SATA -voedingsinterface*1, ondersteunt 12V -uitvoer

Kan: kan*2

ADC: ADC Acquisition Interface*1

Seriële poort: foutopsporing seriële poort*1 (UART2) Standaardparameter 1500000-8-N-1; Lvttl seriële poort*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -kaarthouder: ondersteunt Micro SD (TF) kaart opstartsysteem, tot 512 GB

Audio: audio -uitvoer, 3,5 mm audiohouder*1 (groen); Audio -ingang, 3,5 mm audiohouder*1 (rood); MIC -microfooninterface*1 SPK -luidsprekerinterface*1, kan 1W Power Speaker verbinden

Knop: aan / uit -knop; reset knop; Herstelknop

Infraroodontvanger: ondersteunt infrarood afstandsbedieningsfunctie

RTC: RTC Power Socket*1

Fan -interface: ondersteunt de installatie van 5V -ventilator voor koeling
