Rockchip RK3588 Core Board Board om aan boord te gaan

Rkk3588 functies

 8nm geavanceerd proces, 8-core 64-bit architectuur, hoge prestaties, laag stroomverbruik

 Arm Mali-G610 MC4 GPU, speciale 2D grafische versnellingsmodule

 6tops NPU, die verschillende AI -scenario's inschakelen

 8k video -codering en decodering, 8k display -uitvoer

 Ingebouwde meerdere display-interfaces, ondersteunen multi-screen display

 Super beeldverwerkingsmogelijkheden, 48MP ISP, ondersteuning voor meerdere camera -ingangen

 Rijke high-speed interfaces (PCIe, Type-C, SATA, Gigabit Ethernet), gemakkelijk uit te breiden

 Android en Linux OS

Productparameters

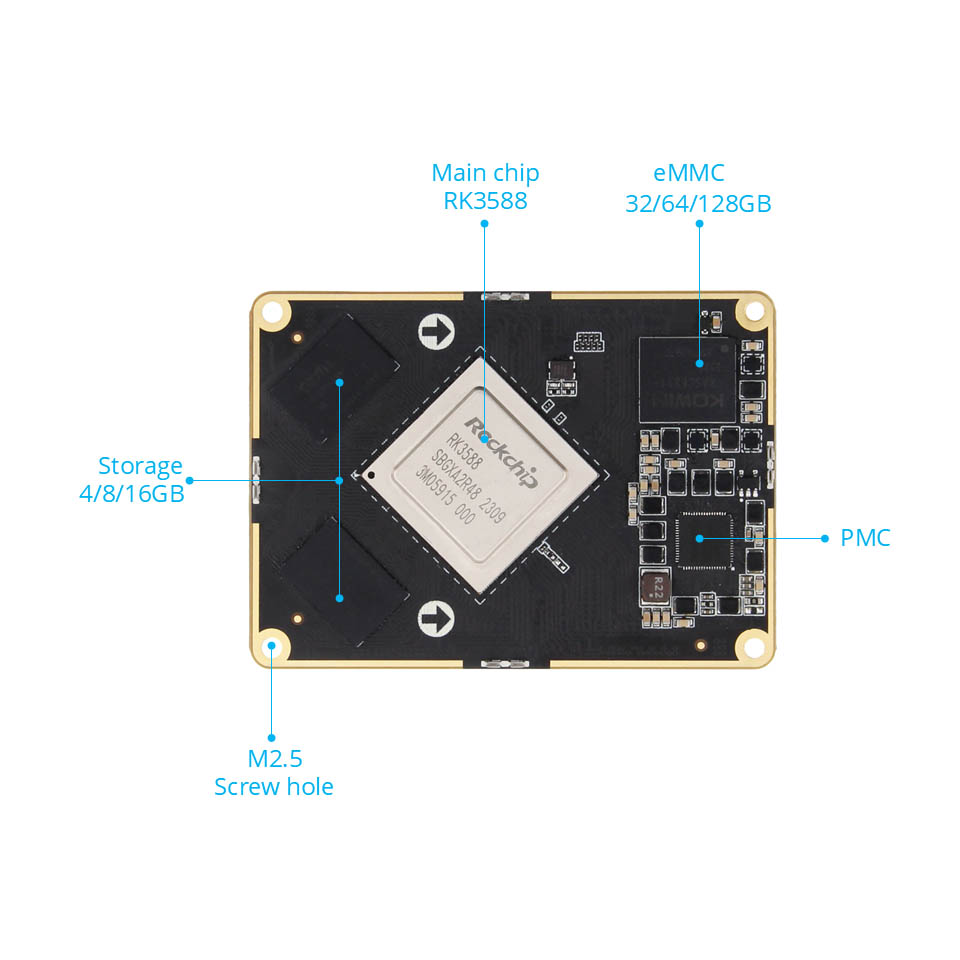

RK3588 Core Board -parameters

 Connector: mannelijke connector: DF40C-100DP-0.4V (51) Vrouwelijke connector: DF40C-100DS-0.4V (51)

 Hoofdchip: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops computing Power) BTB leidt tot 400 pins, 0,5 mm afstand, leidt naar alle I0

 Geheugen: 4/8/16 GB, LPDDR4/4X

 Opslag: 32/64/128GB.EMMC

RK3588 Parameters van plintparameters

 Connector: mannelijk: DF40C-100DP-0.4V (51) Vrouw: DF40C-100DS-0.4V (51)

 Stroominterface: 12V@2A DC -ingang, DC -interface*1; Uitvoerkanaalinterface*1

 Ethernet: Gigabit -netwerkpoort*2, ondersteuning 10/100/1000Mbps Data Transmission Rate

 HDMI: HDMI12.0 Input*1, tot 3840x2160@60fps; HDMI2.1 Uitgang*2, ondersteunt meerdere schermen met andere schermen, maximale resolutie 7680x4320@60Hz (8K Resolutie)

 MIPI-DSI: MIPI-scherminterface*2 (vooraan*1, achterkant*1), kan worden aangesloten op een mipi-scherm van het wildvuur, ondersteunt meerdere schermen met andere schermen; enkele MIPI -modus Maximale resolutie 1920*1080@60Hz

 MIPI-CSI: MIPI-camera-interface*6 (vooraan*3, achterkant*3), kan worden aangesloten op Wildfire MIPI-camera

 USB2.0: USB-HOSTTYPE-A-interface*3

 USB3.0: USB-OTGType-A-interface*1; Type-C-interface*1, kan worden gebruikt voor het verbranden van firmware, ondersteunt het DP1.4-protocol

 PCLE-interface: mini-pcle-interface*1, kan worden gebruikt met wifi-netwerkkaart met volledige hoogte of halfhoog

 M.2 Interface: M.2EKey-interface*1, ondersteunt M.2 e-key draadloze netwerkkaartmodule; M.2 M sleutelinterface*1, ondersteunt M.2 M-Key PCLE3.0*4LANES Specificatie 2280 HARDE DISK

 TF -kaarthouder: Micro SD (TF) kaarthouder*1, ondersteunt TF -kaart opstartsysteem, tot 512 GB

 Sim -kaarthouder: SIM -kaarthouder*1, SIM -kaartfunctie moet worden gebruikt met 4G -module

 SATA -interface: standaard SATA -interface*1; SATA -stroominterface*1, ondersteunt 12V -uitvoer

 Kan: kan*2

 ADC: ADC Acquisition Interface*1

 Debug seriële poort:

 Debug seriële poort*1 (UART2), standaardparameter 1500000-8-N-1; Uart seriële poort*2 (uart7 & uart9); Rs232*2 (uart4 & uart7);

 RS485*2 (UART4 & UART7); RS232/RS485 Selectie Jumper -interface*2

 Audio: aan boord microfoon microfoon*1; SPK Luidsprekerinterface*2, kan 3W Power Speaker-hoofdtelefoonuitgang aansluiten + Microfooninvoer 2-in-1 interface*1

 Knop: aan/uit -knop*1; Maskrom -knop*1; Herstelknop*1; Reset knop*

 LED: stroomindicator*1; Systeemindicator*1

 Infraroodontvanger: ondersteuning van infrarood afstandsbedieningsfunctie

 RTC: RTC Power Socket*1

 Fan -interface: ondersteuning van de installatie van 5V of 12V ventilatorkoeling
